Подробная информация о продукте:
|
| Фидер: | 29pcs (8mm-22pcs, 12mm-4pcs, 16mm-2pcs, 24mm-1pcs) | голова размещения: | 2pcs возглавляет с соплами juki |
|---|---|---|---|
| Компоненты поддержки: | 0402,0603-5050, SOP, QFN etc. | Скорость: | cph 3000 со зрением |
| Точность: | 0.025мм | Размер PCB: | 10*10mm | 355mm (l) ×355mm (w) |
| Высокий свет: | CHMT48VA врезало систему Linux,Benchtop комплектует и устанавливает машину,Выбор CHMT48VA SMT и машина места |
||
Неразъемный, в компьютере промышленной системы Linux строения, двойная система CCD камеры зрения
CHM-T48VA настольное SMT комплектуют и устанавливают машину машины PNP
сертификат CE версии 110v 220V английский
Сразу связь приобретения от магазина Aliexpress:
https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa
PayPal также поддержал, наш PayPal счет является следующим: sales@charmhigh-tech.com
Пожалуйста см. видео- связь как ниже:
Клиент CHMT48VA работая от Бельгии:
www.youtube.com/watch?v=HiQF7R4X3UE
Машина CHMT48VA выбора и места устанавливая СИД:
Спецификации CHMT48VA:
|
Технический параметр для |
Размер |
L 960mm*W 705mm*H 335mm |
|
Зона PCB |
10*10~355*355mm |
|
|
XY перемещение оси |
400*460mm |
|
|
Ряд движения оси z |
15mm |
|
|
Голова выбора и места |
2pcs |
|
|
Устанавливать скорость |
С зрением 3000~4000cph; без зрения |
|
|
Работая точность |
±0.025mm |
|
|
Стог |
стог 8mm=22; стог 12mm=4; стог 16mm=2; |
|
|
Вакуумный насос |
в-строение 2pcs (сурдинка) |
|
|
Система зрения |
Вверх по взгляду и вниз осмотрите двойные камеры |
|
|
Компьютерная система внутрь |
Система Linux внутрь, очень стабилизированный, отсутствие ПК потребности внешнего |
|
|
Программное обеспечение к файлу genterate CSV |
Protel 99SE; Дизайнер Altium |
|
|
Файлы поддержки |
файл .csv |
|
|
Экран касания |
(15.6cm*9.3cm) экран касания индустрии 7'' |
|
|
Пакеты поддержки |
0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, SOP, QFN, LQFP….различные виды IC (максимального размера 22*22mm) |
|
|
Напряжение тока |
AC 110V/220V, 50/60HZ (поставка штепсельная вилка для вашей страны) |
|
|
Вес брутто |
73kg (с упаковкой деревянной коробки) |
|
Преимущества:
1. удобное программное обеспечение, врезанная система Linux машины, главное правление стабилизированной индустрии, независимая деятельность, никакой компьютер потребности внешний, деятельность более легкая и более удобная, учат быстро.
2. экран касания В-строения, никакой монитор потребности внешний, комната сохранил, более удобная деятельность, мышь USB поддержал также.
3. Верхние и нижние 2 камеры зрения, исправляют положение каждого компоненты, вы могут осмотреть изображение зрения от экрана для каждого компоненты. (максимальный компонентный размер 22*22mm)
4. Он имеет гибкое приспособление PCB зажимая, соответствующее для различного размера PCB.
5. Его поддержал изготовленный на заказ поднос IC, поднос IC можно зафиксировать на таблице машины.
6. 2 устанавливая головы с соплами 2pcs Juki, соплом Juki внутри магнита, поэтому им могут извлечься пальцем, никакой потребностью демонтировать с ключем, степенью угла -180 вращения сопл до +180 градусов.
7. неразъемная машина, фидеры 29pcs включенные в машине, никакой потребности купить другие части, машину готова работать.
8. обнаружение оси z, игла тяги машины автоматически возвращенная к началу для избежания сопл сломленных.
9. поддержка 5mm максимальной высоты компонентная.
10. регулирование по замкнутому циклу, x, Y-osь с кодировщиком, не из шага.
11. PCB откалибрированный положением 2 компонентов, тогда компоненты остатков будут откалибрированы автоматически.
12. С обнаружением вакуума, с автоматический питаться, если один компонент сосет нечестное, то он автоматически бросит его для того чтобы депозировать зону, после этого комплектует новый один для того чтобы устанавливать снова.
13. С обнаружением, камерой зрения будьте угол и место автоматической коррекции компонентный на нужном месте доски PCB. Если головы не комплектуя вверх по компонентам, камере обнаружат ее и пойдут назад комплектовать снова, то 3 раза не комплектующ, машина не потревожит и остановит, после материала поставки, тогда продолжает работать, никакая потребность начать сверх снова.
14. Приходит с инструментом новообращенного (версией ПК), редактирует файл работы в компьютере и файле работы нагрузки в машину портом USB, быстрый и удобный.
15. Доски panelized поддержкой.
16. Если вы не имеете файл PCB, то вы можете создать файл новой работы для того чтобы запрограммировать в машине сразу.
17. Один шаг поддержки.
18. Отрезок поддержки связывает оптовый материальный материал тесьмой трубки.

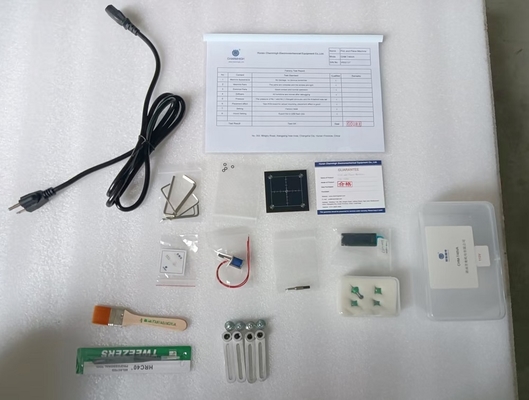

Стандартные аксессуары для CHMT48VA:
1) выбор и место MachineCHMT48VA: 1
2) итог 4pcs сопла Juki (503, 504, 505, размер 506)
3) водитель 1 USB 8G
4) шнур питания 1
5) игла 2 тяги
6) катушка для тяги pin1
7) располагать камеры регулирует черную доску 1
8) ключ наговора 6
9) щипчики 1
10) щетка 1
11) Ручка на экран касания 1
12) Приспособление на поднос 4 IC
13) Тавот 1
14) Английское руководство 1 потребителя
Фото 100% реальные:
Верхняя и нижняя камера, убеждается каждое компонентное место очень точное:
X мотор Y-osи с кодировщиком, регулированием по замкнутому циклу, убеждается не потерять шаги:
Раскроенная лента также поддержала:
Фидер вибрации поддержал:
Изготовленный на заказ поднос IC:
Экран касания, мышь USB также поддержал:
Сопла Juki, очень легкое opearation, магнит внутрь, отсутствие потребности использовать ключ для того чтобы вытянуть вниз:
Паковать очень безопасное:
Незлое примечание:
Машина выбора и места полный набор со всеми аксессуарами включенными в пакете,
Это неразъемная машина, готовая для использования!
Вы можете использовать его когда вы получаете его. Хорошая техническая помощь после-продажи, пожалуйста покупает ее с уверенностью.
Насладитесь с вашей машиной выбора и места!
Гарантия:
Полная машина имеет период гарантии 1 года со времени приобретения и пожизненного обслуживания.
Мы всегда обеспечиваем запасные части машины, поставки фабрики надежной сразу.
Мы обеспечиваем онлайн Q/A и устраняя неисправность обслуживание поддержки и технических совета. Обеспечьте одно до одно обслуживание после-продажи.
Каждый тест машины 100% задолго до того корабля вне.
Техническая помощь:
Толпа Kimi: 0086 135 106 75756
Skype: kimiliu89
Электронная почта: kimi@charmhigh-tech.com
Добро пожаловать, который нужно следовать нами в YouTube: www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/videos
Если вы хотите видеть больше информацию и видео, то пожалуйста свяжитесь мы электронной почтой.
Мы будем ответ вы на в первый раз.
Почему выберите Charmhigh?
тело 1.Lightweight, занимает небольшую область
2.User дружественный к интерфейс, не инженер потребности профессиональный SMT, начального уровня прибор
3.High интегрировало, никакой насос потребности дополнительный или любой поддерживая объект
точность 4.High и надежность, составляют дезертирство ручной работы
цена 5.Low, уменьшает расход к собственному профессиональная автоматическая производственная линия SMT
6.International выражают с дверью к обслуживанию двери, доставке рабочих дней 3-5
7.Especial для научных исследований и разработки лаборатории, образцы, избежать любого revealment патентов и дизайнов
