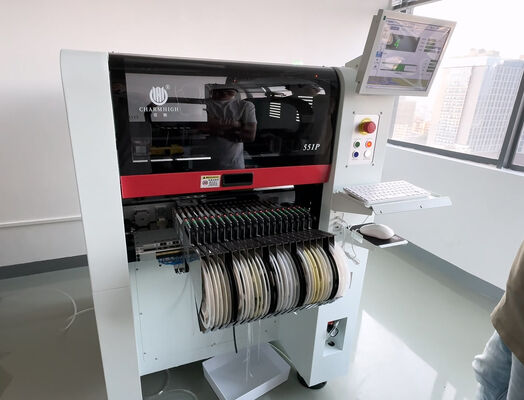

Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P

Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P

Большие изображения :  Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: ЧМ-551П
Документ: Charmhigh CHM-551P - Catalo...og.pdf
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: $9000
Упаковывая детали: Деревянный ящик
Время доставки: 2-3 дня
Условия оплаты: Т/Т, Вестерн Юнион
Поставка способности: 30 в месяц
контакт

Чугунная конструкция 4-головочная машина для установки SMD компонентов CHM-551P

описание
Максимальный размер платы: 350 мм (Д) x 280 мм (Ш) (стандарт) Фидер: фидеры 50pcs Yamaha (пневматический & электрический фидер)
Операционная система: Система Linux Фидуциальная тарировка: Автомобиль калибрирует пункт Марк
Высота компонента: 12 мм Скорость монтажа: 14400cph
Вес нетто: 310 кг СОПЛО: Автоматический заменщик насадки с библиотекой насадки на 13 штук
Измерение: 1020 мм (Д) х 1180 мм (Ш) х 1450 мм (В) Точность монтажа: (XY) ±0,035 мм КФК≥1,0

Автомат установки компонентов CHM-551P с 4 головками и чугунной станиной
Обзор продукта

Обновленный автомат установки компонентов CHM-551P с 4 головками SMT от Charmhigh (обновлен из CHM-551)

Более высокая скорость 14400 CPH, более высокая точность в диапазоне 0201 ~ 30*30 мм, чугунная рама с высокой стабильностью. Очень стабильный с высокой точностью, идеальное массовое производство 0201, лучшая модель с 4 головками в Китае.

Автоматический конвейер для печатных плат, 50 питателей, робот для установки компонентов SMT с 4 головками. Автомат установки компонентов SMT CHM-551P (с автоматической сменой насадок) для серийного производства SMT. Поддержка 0201. Поддержка тестирования CPK. Экономичное решение для сборки SMT, мелкосерийного производства.

Обновленные функции по сравнению с CHM-551
  • Более высокая скорость, с 11500 CPH до 14400 CPH
  • Чугунная рама, более высокая жесткость
  • Элегантный дизайн, красивый внешний вид
Технические характеристики CHM-551P
Размеры 1020 мм (Д) x 1180 мм (Ш) x 1450 мм (В)
Вес 556 кг
Источник питания AC220V (50 Гц, однофазный) 1,5 кВт (средняя мощность 350 Вт)
Подача воздуха 0,5 МПа ~ 0,7 МПа
Генерация вакуума Встроенный вакуумный насос
Количество монтажных головок 4 головки
Скорость монтажа 14400 CPH (оптимальная)
Точность монтажа (XY) ±0,035 мм; CPK ≥ 1,0
Высота компонента 12 мм
Тип компонента 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA и т. д. (резистор/конденсатор/диод/триод/светодиод/ИС и т. д.) от 0201 до более крупных компонентов размером 30*30 мм
Толщина печатной платы 0,6 мм ~ 3,5 мм
Размер печатной платы 350 мм (Д) x 270 мм (Ш) (стандартный); 600 мм (Д) x 350 мм (Ш) (опционально)
Смена насадок Автоматическая смена насадок (библиотека насадок на 13 отверстий)
Система управления Система Linux, оснащенная монитором, клавиатурой и мышью
Приводная система Оси X и Y управляются серводвигателями; используется гибкое ускорение и замедление по S-образной кривой
Трансмиссионная система Шарико-винтовая передача + линейная направляющая
Система подачи 50 стандартных пневматических/электрических питателей Yamaha 8 мм (также подходят для лотков для ИС и ленточных питателей)
Система технического зрения Камера для снимков x4 (применимый размер компонента: 14 мм x 14 мм); Камера для ИС x1 (применимый размер компонента: 30 мм x 30 мм); Камера для меток x2
Изображения продукта

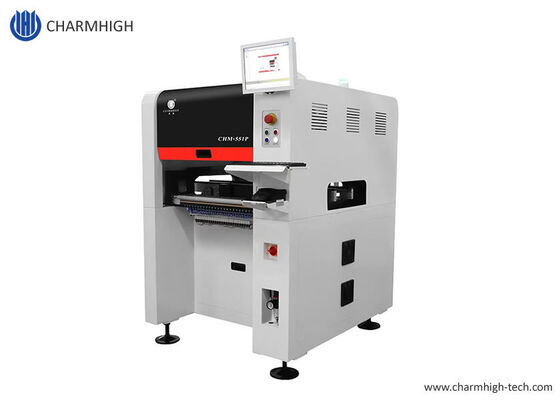

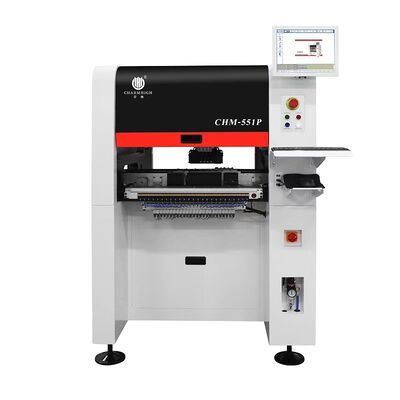

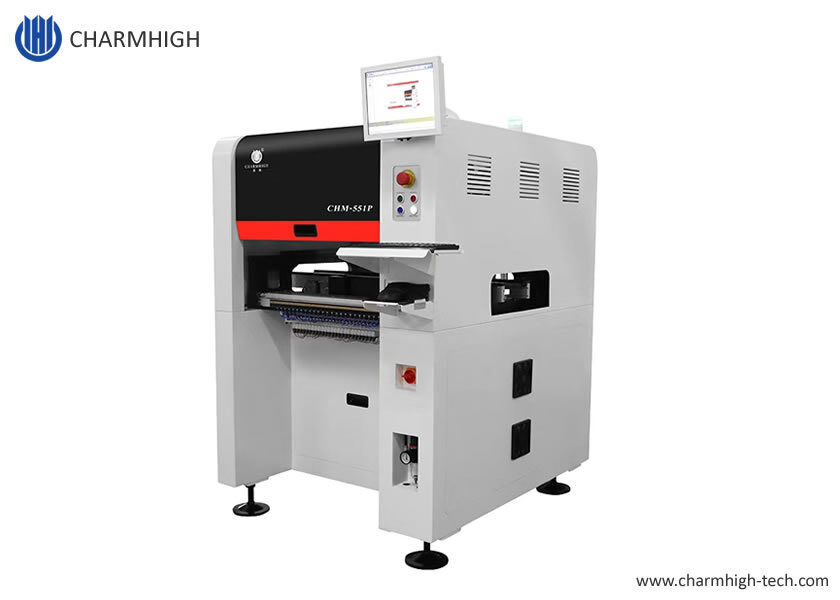

CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail
Клиентский сайт

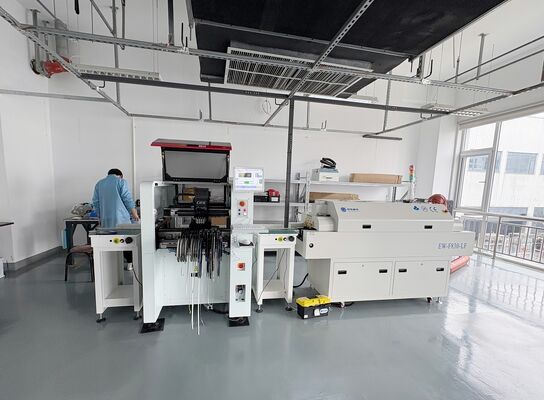

CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, заводская поставка, быстрая доставка.

Charmhigh, ведущий китайский бренд.

Charmhigh brand logo
Список деталей CHM-551P
Наименование Количество Наименование Количество
Автомат установки компонентов 1 Пинцет 1
Насадки 8 Внутренний шестигранный ключ 1
Ящик для инструментов 1 Смазочное масло 1
Гарантийный талон 1 Фильтр 4
Руководство пользователя 1 Быстроразъемное соединение 1
Протокол испытаний 1 Коврик для мыши 1
Щетка 1 Кабель питания 1
CHM-551P parts and accessories
Рекомендуемая производственная линия SMT
  1. Принтер паяльной пасты 3250
  2. Робот для установки компонентов SMT CHM-551P
  3. Печь оплавления CHM-830F
Complete SMT production line setup

Обратите внимание: Автомат установки компонентов представляет собой полный комплект со всеми аксессуарами, входящими в комплект поставки, машина готова к использованию! Единственное, что вам нужно подготовить, это внешний воздушный компрессор (подающий воздух для питателей и ANC). Пожалуйста, приобретайте эту машину с уверенностью. Наслаждайтесь вашим автоматом установки компонентов!

Сервис и гарантия

На всю машину предоставляется гарантийный срок 1 год с момента покупки и пожизненное обслуживание.

Мы всегда предоставляем запасные части для машины, прямые поставки с завода с гарантией.

Мы предоставляем онлайн-поддержку по вопросам и ответам, устранению неполадок и технические консультации.

Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина на 100% протестирована перед отправкой.

Техническая поддержка

Кими Лю: Моб/WhatsApp: +8613510675756

Электронная почта: kimi@charmhigh-tech.com

Добро пожаловать, чтобы подписаться на нас на YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos

Если вы хотите узнать больше информации, пожалуйста, свяжитесь с нами по электронной почте. Мы ответим вам в первый раз.
