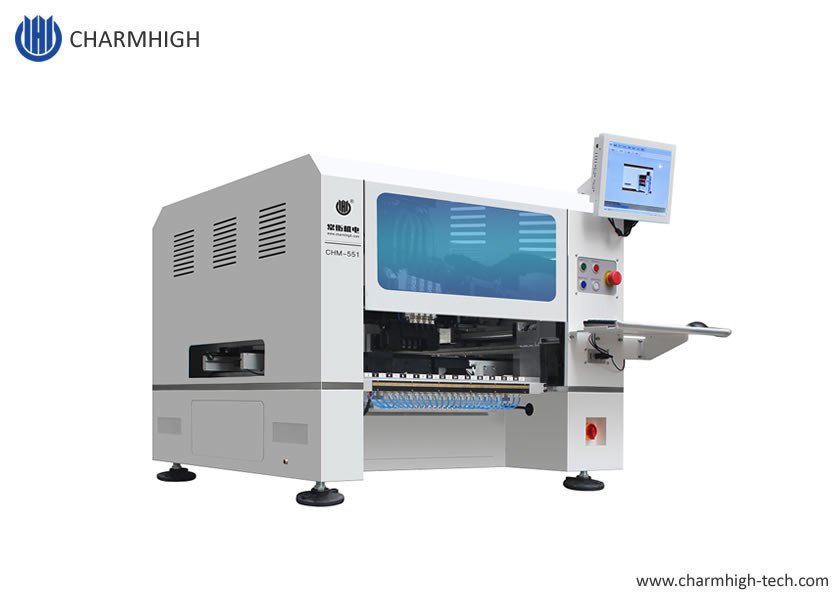

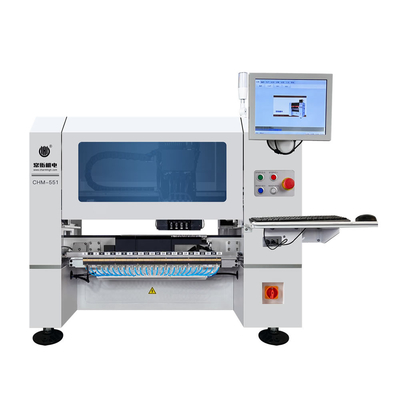

Высокоточная гениальная модель 4 головы рабочий стол SMT SMD Pick Place Machine с 50 питателями CHM-551
Модель: CHM-551

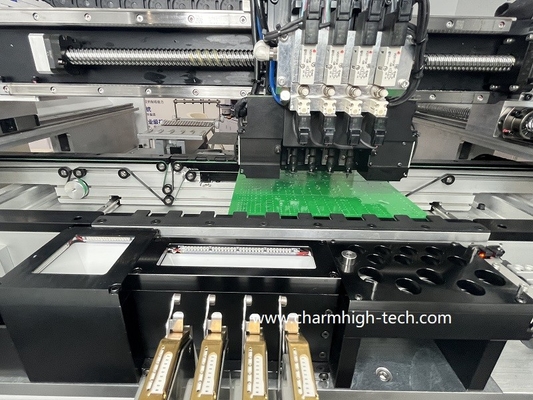

* 4 головки размещения с автоматическим заменщиком насадки (библиотека насадки с 13 отверстиями)
* Поддержка 50 штук Yamaha пневматические кормильцы и электрические кормильцы
* Более высокая конфигурация с высокой точностью, поддерживается 0201, испытание CPK CPK≥1.0
* Автоматический конвейер PCB, вы можете построить небольшую и среднюю производственную линию SMT
* Шаровой винт и сервомоторы
*Оптимальная скорость:11500CPH; IPC9850:8850CPH
* Камеры с двойной маркировкой, хорошие для больших ПКБ
*Тепловая компенсация, подходящая для различных температур
* В комплекте с компьютером (монитор, клавиатура, мышь USB)
Скачать каталог CHM-551 с:CHM-551 - Каталог.pdf
| Спецификации Charmhigh CHM-551 |
| Размеры |
1050 ((L) x 1050 ((W) x 885 мм ((H) |
| Вес |
230 кг |
| СилаПоставки |
AC220V (50Hz, однофазный), 2,2 кВт |
| Доставка воздуха |
00,5 - 0,6 МПа |
| Производство вакуума |
Японский вакуумный генератор PISCO |
| Главная установка |
4 головы |
| Скорость установки |
IPC9850: 8850cph(реальная скорость) |
| Укрепление точности |
(XY) ±0,06 мм;CPK≥1.0 |
| Точность управления |
5 мкм |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.)
|
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 270 мм ((W) |
| Доставка ПХБ |
Автоматический конвейер PCB |
| Изменение сопла |
Автоматическая замена сопла(13-ствольная библиотека сосудов) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
с монитором, клавиатурой и мышью
|
| Система привода |
Ось X&Y, приводящаяся сервомоторами, с гибким ускорением и замедлением по S-кривой |
| Система передачи |
Шаровой винт + линейный гид |
| Система питания |
50 YamahaСтандартные 8 ммпневматический/электрический питательслоты
(также подходит для IC подноса + палка/труба/вибрационный кормильщик)
|
| Система зрения |
Снимок с камерой x 4 (размер компонента: 14mmx14mm);
Камера IC x 1 (применимый размер компонента: 36mmx36mm);
Маркировка камеры x 2
|
Применение монтажной машины SMT
1Промышленность бытовой техники
2Автомобильная электроника
3Электроэнергетическая промышленность
4Промышленность светодиодных ламп
5Промышленность безопасности, приборов и счетчиков
6. коммуникационная промышленность
7Интеллектуальная промышленность управления
8. Интернет вещей (IoT) промышленность и военная промышленность и т.д.
Список деталей CHM-551
| Положение |
Количество |
Положение |
Количество |
| Машина для подбора и размещения |
1 |
Пинцет |
1 |
| Стержни |
8 |
Внутренний шестиугольный ключик |
1 |
| Сборник инструментов |
1 |
Смазочное масло |
1 |
| Гарантийная карта |
1 |
Фильтр |
4 |
| Руководство пользователя |
1 |
Быстрый разъем |
1 |
| Отчет об испытаниях |
1 |
Подставка для мыши |
1 |
| Кисточка |
1 |
Кабель питания |
1
|
Подчеркнуть:
1. Автоматическая замена насадки, вам не нужно менять насадку вручную, очень удобно!

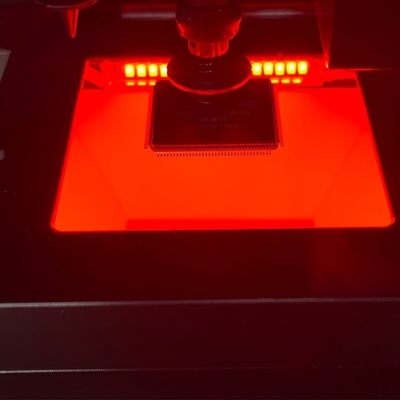

2Сильная система камеры зрения, более точная, более точная установка IC и минимум компонент 0201:
3Высокая конфигурация, длительный срок службы, Charmhigh обеспечил сильную механику, чем другие бренды.
Работа с универсальными стандартными питателями Yamaha:
Вариант:
1. 8 мм/ 12 мм/ 16 мм/ 24 мм/ 32 мм/ 44 мм электрический питатель
2. 8x4 мм / 12 мм / 16 мм / 24 мм / 32 мм / 44 мм пневматический питатель
3Вибрационный кормильник
Отзывы клиентов, образцы ПКЖ:
Подходит для сложных ПХБ:
Charmhigh SMT, заводские поставки, быстрая доставка:
100% отзывы от клиентов:
Обратите внимание:
Машины для подбора и размещения полный комплект со всеми аксессуарами, включенными в упаковку, машина готова к использованию!
Единственное, что вам нужно подготовить - это внешний компрессор воздуха (поставка воздуха для пневматических питателей).
Пожалуйста, покупайте эту машину с уверенностью.
Наслаждайтесь своим автоматом!
Сервис и гарантия:
Комплексная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.
