Charmhigh TS10 высокоскоростная SMT Полностью автоматическая машина сбора и размещения с 100 стеками питания
Для крупных производственных линий SMT, линий сборки PCB, производства PCBA,01005 поддерживается
Введение
TS10 Десятиголовая высокоточная высокоскоростная универсальная машина для подбора и размещения
1Оптимальная скорость:42000CPH(в лучших условиях нашей компании)
2. Точность установки: ((xy) + 0,04 ммCPK>1.0
3. Компоненты Диапазон монтажа: дюйм01005- 36ммх36мм и более крупные компоненты
4Необязательно: сканирование с синим светом, установка линз, установка PCB длиной 1,2 м
1/Ось Y принимает систему управления с двумя сервоустройствами
Ось Y использует двойной сервомотор Panasonic A6, наземный винт THK, тихое линейное руководство
2/Поддержка обнаружения CPK
Обеспечение стабильности и гарантированности возможностей процессов
3/Идентификация компонента большого размера(легко подбирать, идентифицировать и точно устанавливать) Когда область распознавания LCD-камеры превышается, поддерживается распознавание сегментов и автоматически формируется полное изображение устройства
4/ANC (автоматический заменщик сопла)
Автоматическое распределение и автоматическая замена сопла5/Автоматическая система коррекции тепловой компенсации.
Чармхай ТС10:
| Размеры |
1600 мм ((L) × 1688 мм ((W) × 1560 мм ((H) |
| Вес |
1930 кг |
| Силовое питание |
AC380V (50Hz, трехфазный), 4,5 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Встроенный вакуумный насос |
| Количество монтируемой головки |
10 голов |
| Скорость установки |
42000cph (оптимальный); IPC9850: 31000cph |
| Укрепление точности |
(XY) ± 0,04 мм CPK≥1.0 |
| Высота компонента |
≤ 12 мм |
| Тип компонента |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Диапазон компонентов |
Размер дюйма от 0201 до 36 мм * 36 мм, и монтаж больших компонентов. |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
600 мм ((L) × 400 мм ((W) (стандарт);
1200 мм ((L) × 400 мм ((W) (необязательно) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка, поддержка ПКБ |
| Изменение сопла |
Автоматическая замена сопла(37 отверстий) |
| Система управления |
Встроенный промышленный компьютер (Windows 7)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейсяСервомоторы Panasonic A6 (ось Y с двойными двигателями)Принятие гибкого S-кривой ускорения и замедления |
| Система передачи |
Ось X&Y принимает THK наземный шаровой винт и THK глухой линейный гид(ось Y с двойными винтами) |
| Система питания |
100 NXT8 мм стандартные кормовые накопители
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
"Летающая камера"×10 (применимый размер компонента: 16mm×16mm);
Камера IC×1 (применимый размер компонента: 36mm×36mm);
Он выполняет функцию сшивания изображений.
Маркировка камеры × 2 |
Подчеркнуть:
1Поддержка обнаружения CPK,минимум компонент 01005
2. Ось Y принимаетДвойной сервомоторСистема управления
3Автоматическая система коррекции тепловой компенсации
4Встроенный вакуумный насос + соленоидная клапанная структура
5.Автоматическая замена сопла(37 наборов ноздрей)
6Устройство поддержки ПКБ
7Камера с двойной маркировкой, хорошая для больших ПК.
8.......
Для получения дополнительных функций машины, пожалуйста, обратитесь к нашему менеджеру учетной записи

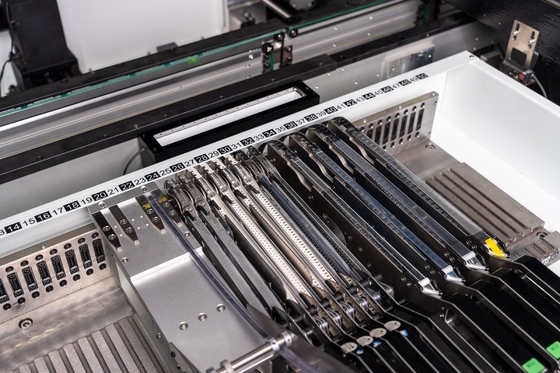

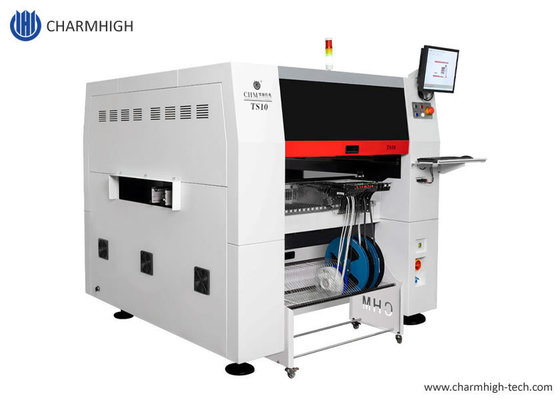

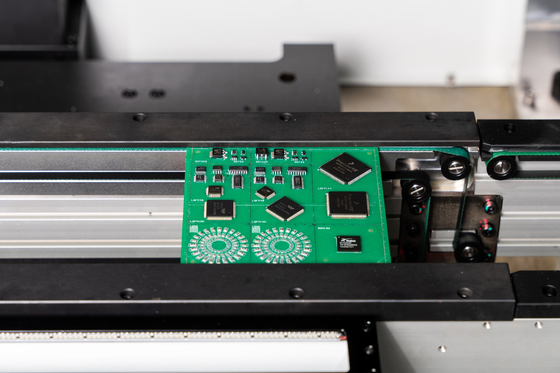

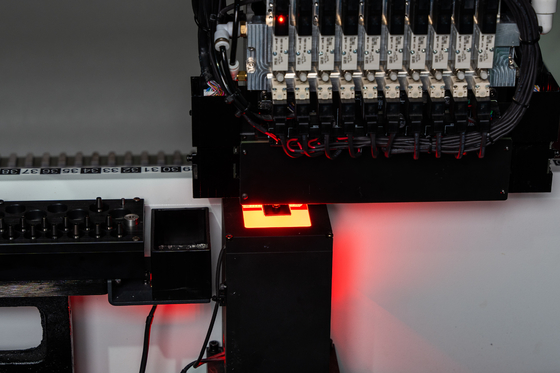

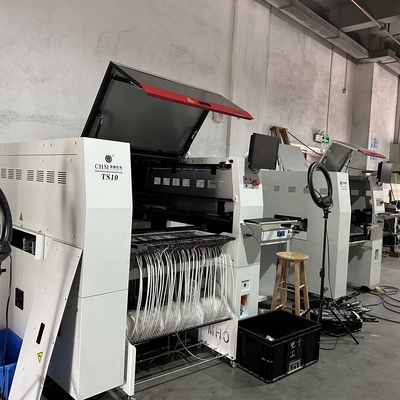

TS10 настоящая картина на нашей фабрике(100 слотов питания (Работа с электрическим питателем Fuji NXT):
Образцы:
Прямая поставка из фабрики Charmhigh:
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
