Подробная информация о продукте:
|
| Головы: | 6 шт ((с 19-отверстие ноздри библиотеки) | Размер ПКБ: | 450/900 ((L) mm * 350mm ((W) (2 варианта) |
|---|---|---|---|
| Скорость: | 27800 лошадей в час (оптимально) | Питатель: | Поддержка 60 штук электрического питателя |
| Компонент: | 01005, 02010402,-5050, SOP/QFP/QFN/BGA/LED.. | Чистая масса: | 1100 кг |
| Камера: | Камера IC: 1 штука (36 мм) Летающая камера: 6 штук (16 мм) Марковая камера: 2 штуки | Доставка PCB: | 3 шт. Авто доставка с рельсами, ширина может регулироваться программным обеспечением |
| Размер: | 1320 ((L) x 1600 ((W) x 1500 ((H) | Силовое питание: | AC220V (50/60Hz, 1 фаза) 3КВт |
| Тип питающего устройства: | Электрический питатель Fuji NXT | Толщина ПКБ: | 00,6-3,5 мм |
| Выделить: | 6 выбор голов СМТ и машина места,60 выбор фидеров СМТ и машина места,Выбор 60 фидеров автоматические и машина места |
||

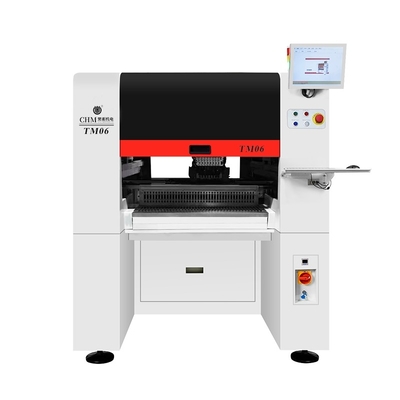

Умное программное обеспечение высокой точности 6 голов SMT Pick and Place Machine TM06
Полное встроенное SMT выборка и устройство машины с конвейером PCB
Средняя полноавтоматическая линия сборки ПКБ - для серийного производства SMT
1Номер модели: TM06
2Марка: Charmhigh
3. Основная конфигурация: 3 части PCB авто доставка + 6 голов 60 кормильцев + Panasonic сервомотор
+ автоматическая смена сопла ((19 позиций) + 9 камер + шаровой винт + линейный гид ((Y-ось с двойными винтами)
4. Питатель: Питатель Fuji Electric (покупка отдельно)
5Площадь ПКБ (2 варианта): 400*350 мм / 800*350 мм
6. В комплекте с компьютером и клавиатурой и мышью с системой Windows
7Компонент: 0201, 0402-5050, SOP, QFN, TQFP, BGA и т.д.
8. 1320 ((L) x1350 ((W) x1500 ((H), AC220V (50/60Hz, 1 фаза)
9Время выполнения: 5-8 рабочих дней
10Доставка: воздушным транспортом / морским транспортом / доставка из нашей фабрики непосредственно / отправка на склад в Китае
11Способ оплаты: банковский перевод (T/T)
12Опаковка: фанера
Charmhigh 6 голов SMT-машина для подбора и размещенияРабочее видеона сайте клиента:
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
Спецификация CHM-860:
| Модель | TM06 |
| Размеры | 1320 мм ((L) × 1600 мм ((W) × 1500 мм ((H) |
| Вес | 1100 кг |
| Силовое питание | AC220V (50Hz, однофазный), 3 кВт |
| Доставка воздуха | 0.5MPa ~ 0.7MPa |
| Производство вакуума | Встроенный вакуумный насос |
| Количество монтируемой головки | 6 голов |
| Скорость установки | 27800 лошадей в час (оптимально) |
| Укрепление точности | ± 0,035 мм;CPK≥1.0 ((XY) |
| Точность управления | 4 мкм |
| Высота компонента | 12 мм |
| Тип компонента |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA и т.д. до максимального зрения 36*36 мм компонентов (резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ | 00,6 мм - 3,5 мм |
| Размер ПКБ | 450 мм ((L) × 350 мм ((W) (стандарт); 900 мм ((L) × 350 мм ((W) (необязательно) |
| Перевозка ПКБ | автоматическая 3-секционная рельсовая транспортировка,Поддержка ПХБ |
| Изменение сопла | Автоматическая замена сопла19 отверстий |
| Система управления | Встроенный промышленный компьютер (система Windows) с монитором, клавиатурой и мышью |
| Система привода | Ось X&Y, приводящаяся сервомоторами Panasonic A6(ось Y с двойными двигателями)Принятие гибкого S-кривой ускорения и замедления |
| Система передачи | Ось X&Y, использующая TBI-наземный шаровой винт и HIWIN-линейный гид(ось Y с двойными винтами) |
| Система питания | 60NXT 8 мм стандартные кормовые стеки (также подходит для IC подноса и кормильца с палочкой) |
| Система зрения | "Летающая камера"×6 (применимый размер компонента: 16mm×16mm); Камера IC×1 (применимый размер компонента: 36mm×36mm); Маркировка камеры × 2 |
Настоящие фотографии для TM06:
60 слотов для питания (работа с электрическим питателем Fuji NXT, питатели покупаются отдельно, 8/12/16/24/32/44 мм):
Он может достичь высокой точности и стабильной установки самых маленьких 01005 и крупных компонентов.
Полноавтоматическая линия производства SMT:
Сайт клиента:
Образцы ПХБ:
Charmhigh прямые поставки завода, наш TM06, TM08, TS10, TS20 серии машин базовая структура принята: шлифовка промышленного класса платформы, Y-оси интегрального литья,чтобы оборудование могло работать стабильно и надежно в условиях высокоскоростной работы.
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
