20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly

20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly
20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly 20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly 20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly

Большие изображения :  20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: RS20
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: $60,000
Упаковывая детали: Деревянный ящик
Время доставки: 3-7 рабочих дней
Условия оплаты: Т/Т, Вестерн Юнион
Поставка способности: 20 В МЕСЯЦ
контакт

20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly

описание
Руководители: 10*2 головки (с двойными рычагами и двойными направляющими) Размер печатной платы: 520 мм (Д) * 50-450 мм (Ш); Двухполосный: 520 мм (Д) * 50-250 мм (Ш)
Скорость монтажа: Оптимальная скорость: 80 000 CPH. Фидер: Поддержка 100 штук NXT электрического питателя
Компонент: 01005, 02010402,-5050, SOP, QFN, BGA... Максимальная высота компонента: 12 мм
Измерение: 1400 (Д) * 1890 (Ш) * 1550 (В) мм Источник питания: 380 В переменного тока (50 Гц, трехфазный) 5 кВт
Тип фидера: Электрический питатель Fuji NXT Мотор: Двойные линейные двигатели на оси X + сервомотор на оси Y
Толщина печатной платы: 0,6-3,5 мм Вес нетто: 2500 кг

20-головочная машина для захвата и размещения на магнитной подвеске RS20 Сборка печатной платы для монтажа на монтаже SMT
Усовершенствованная машина для захвата и размещения магнитной подвески

Charmhigh RS20 оснащен двухпортальным двойным линейным приводом для высокоскоростных и высокоточных больших производственных линий SMT, линий сборки печатных плат и производства печатных плат. Поддерживает компоненты 01005.

Введение продукта

Высокоточная и высокоскоростная машина для захвата и размещения RS20 (20 головок) с двумя рычагами и двумя направляющими:

  • Оптимальная скорость: 82 000 CPH (при оптимальных условиях).
  • Точность монтажа: (XY) ± 0,035 мм CPK≥1,0; минимальный компонент 01005
  • Диапазон монтажа компонентов: Размер 01005 в дюймах — компонент размером 15×15 мм.
  • Размер печатной платы: Однополосная: 520 мм (Д) × 50–450 мм (Ш); Двухполосный: 520 мм (Д) × 50–250 мм (Ш)
Характеристики машины
  • Термическая компенсация
  • Диапазон монтажа: минимум 01005/максимум 15 мм (Д) × 15 мм (Ш)
  • Встроенный вакуумный насос
  • Автоматическая смена насадок (библиотека насадок из 31 комплекта)
  • Двухполосный челночный конвейер
  • 10 головок × 2 портала (передние и задние рычаги)
  • 100 подающих стеков NXT диаметром 8 мм
Технические характеристики
Спецификация Подробности
Размеры 1400 мм (Д) × 1890 мм (Ш) × 1550 мм (В)
Масса 2500 кг
Источник питания 380 В переменного тока (50 Гц, трехфазный), 5 кВт
Подача воздуха 0,5 МПа ~ 0,7 МПа
Генерация вакуума Встроенный двойной вакуумный насос.
Количество монтажной головки Портал 10 голов × 1 (передние и задние рычаги)
Скорость монтажа 82 000 CPH (оптимально)
Точность монтажа (XY)±0,035 мм КФК≥1,0
Высота компонента ≤12 мм
Тип компонента 01005/0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA и т. д. (резистор/конденсатор/диод/триод/светодиод/ИС и т. д.)
Диапазон компонентов Размер от 01005 до 15×15 мм в дюймах и установка более крупных компонентов.
Толщина печатной платы 0,6 мм~3,5 мм
Размер печатной платы Однополосный 520 мм (Д) × 50–450 мм (Ш); Двухполосный 520 мм (Д) × 50–250 мм (Ш)
Транспортировка печатных плат Встроенная система автоматической коробки передач.
Замена насадки Автоматическая смена насадок (библиотека насадок на 31 отверстие × 2 портала)
Система управления Встроенный промышленный компьютер (Windows 7) с двумя мониторами, клавиатурой и мышью.
Система привода Двойной линейный двигатель по оси Y. Серводвигатель Panasonic по оси X.
Система передачи Линейная направляющая THK по оси Y, линейная направляющая THK по оси X и ходовой винт
Система подачи 100 стандартных блоков подачи NXT 8 мм (также подходят для лотка для микросхем и устройства подачи палочек)
Система обзора Летающая камера: 10×2 (применимый размер компонента: 15×15 мм); Маркировка камеры: 2×2 комплекта
Изображения продуктов

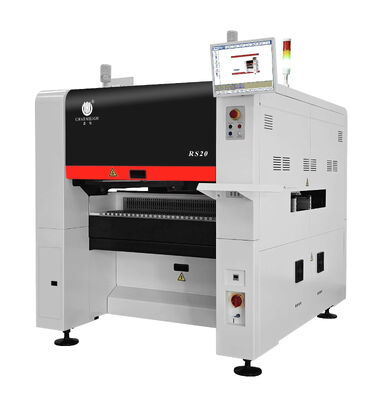

20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly 0

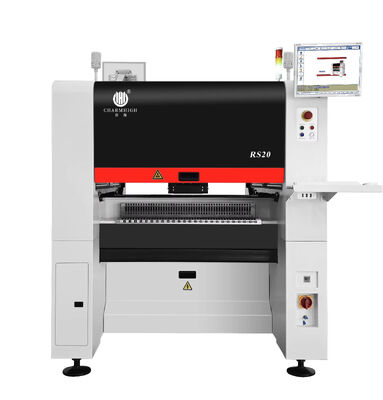

20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly 1

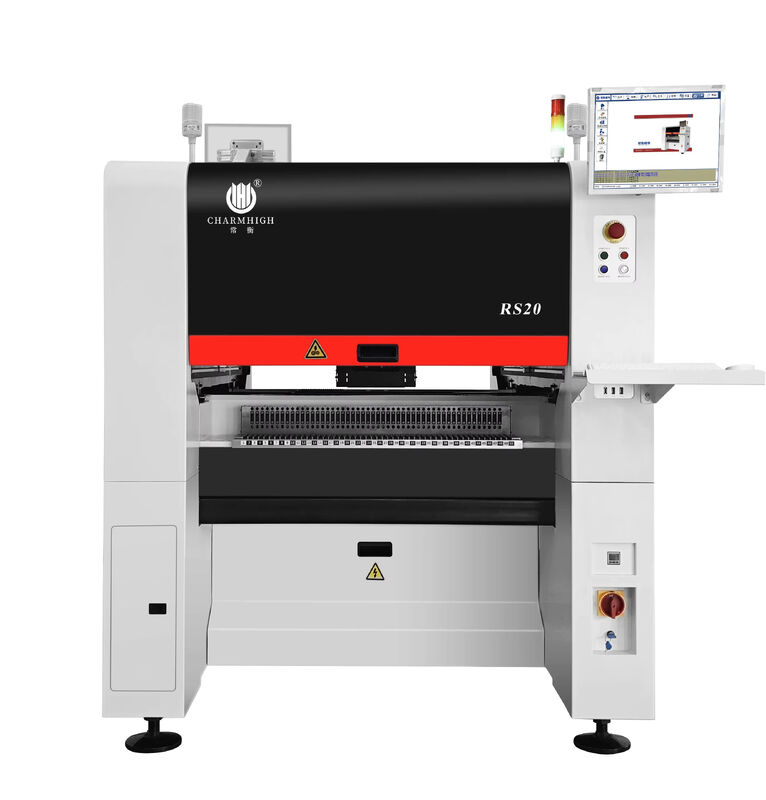

20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly 2

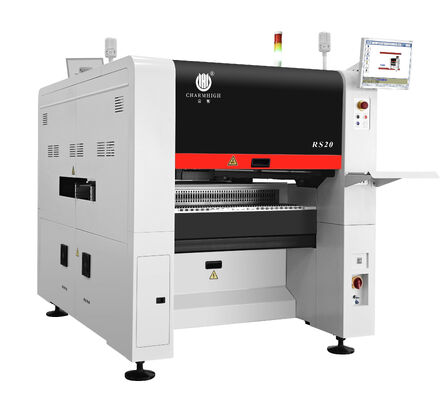

20-главный RS20 Maglev Pick and Place Machine SMT Mounter PCB Assembly 3
Список запчастей
Элемент Количество Элемент Количество
Машина для захвата и размещения RS20 1 Вакуумный хлопок 20
Насадки 40 Авиационная вилка 2
Ящик для инструментов 1 Быстрый разъем 1
Гарантийный талон 1 Наперсток 4
Руководство пользователя 1 Коврик для мыши 1
Отчет об испытаниях 1 Резиновая демпфирующая прокладка 4
Щетка 1 Силовой кабель 1
Пинцет 1 Клавиатура 1
Внутренний шестигранный ключ 1 Мышь 1
Открытый ключ 2 ЖК-дисплей 1
Смазочное масло 1

Сервис и гарантия

На всю машину предоставляется гарантийный срок 1 год с момента покупки и пожизненного обслуживания.

  • Мы всегда обеспечиваем запасные части машины, прямые поставки с завода с гарантией.
  • Мы предоставляем онлайн-вопросы и поддержку по устранению неполадок, а также технические консультации.
  • Мы предоставляем индивидуальное послепродажное обслуживание
  • Каждая машина 100% протестирована перед отправкой.
Техническая поддержка
Контакт:Кими Лю
Мобильная версия/WhatsApp:+86 135 106 75756
Электронная почта: kimi@charmhigh-tech.com
Официальный сайт: https://www.charmhigh-tech.com/
YouTube-канал: https://www.youtube.com/@KimiLiuCharmhigh/videos

Для получения дополнительной информации, пожалуйста, свяжитесь с нами по электронной почте. Мы ответим вам в первый раз.
