Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования

Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования

Большие изображения :  Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: ЧМ-551П
Документ: Charmhigh CHM-551P - Catalo...og.pdf
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: $9000
Упаковывая детали: Деревянный ящик
Время доставки: 2-5 дней
Условия оплаты: Т/Т, Вестерн Юнион
Поставка способности: 50 в месяц
контакт

Высокопроизводительная машина для захвата и размещения с 4 головками CHM-551P для прецизионного прототипирования

описание
Фидер: фидеры 50pcs Yamaha (пневматический & электрический фидер) Операционная система: Windows (приходит с мышью ПК и клавиатуры)
Фидуциальная тарировка: Автомобиль калибрирует пункт Марк Точность монтажа: (XY) ±0,06mm CPK≥1.0
Высота компонента: 12 мм Измерение: 1050 мм ((L) x 1050 мм ((W) x 885 мм ((H)
СОПЛО: Автоматический заменщик насадки с библиотекой насадки на 13 штук Максимальный размер платы: 350mm (l) x270mm (w) (стандарт); 600mm (l) x350mm (w) (опционный)
Вес нетто: 200 кг Скорость монтажа: 11500CPH ((оптимальный); IPC9850:8850cph

Высококачественная 4-головая машина для выбора и размещения CHM-551P
Обзор продукции

CHM-551P - это 4-головая машина для сбора и размещения SMT следующего поколения, предназначенная для высокоточной сборки SMT в области производства электроники и исследований и разработок.Построенные из тяжелой чугунной рамы, эта машина промышленного класса обеспечивает превосходную структурную стабильность, снижение вибрации и значительно улучшенную точность и скорость размещения.

Ключевые особенности
  • Тест CPK поддержки
  • Автоматическая замена сопла (13 комплектов библиотеки сопла)
  • Тепловая компенсация
  • Автоматическая транспортировка
  • Оптимальная скорость: 14 400 СВт
  • Строительство из чугуна
Заявления
  • Мало-средняя партия сборки ПКБ
  • Производство светодиодных лент и ламп
  • Контрактное производство электроники (EMS)
  • Прототипирование НИОКР
  • Образовательные учреждения
  • Рост производственных линий SMT
Технические спецификации
Размеры 1020 мм ((L) x 1180 мм ((W) x 1450 мм ((H)
Вес 556 кг
Силовое питание AC220V (50Hz, однофазный) 1,5kw (средняя мощность 350w)
Доставка воздуха 0.5MPa ~ 0.7MPa
Производство вакуума Встроенный вакуумный насос
Количество монтируемой головки 4 головы
Скорость установки 14,400 CPH (оптимально)
Укрепление точности (XY) ± 0,035 мм; CPK≥1.0
Высота компонента 12 мм
Тип компонента 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д. (резистор/конденсатор/диод/триод/LED/IC и т.д.)
Толщина ПКБ 00,6 мм - 3,5 мм
Размер ПКБ 350 мм ((L) x 270 мм ((W) (стандарт); 600 мм ((L) x 350 мм ((W) (необязательно)
Изменение сопла Автоматическая смена сопла (библиотека сопла с 13 отверстиями)
Система управления Система Linux, оснащенная монитором, клавиатурой и мышью
Система привода оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления
Система передачи Шаровой винт + линейный гид
Система питания 50 Yamaha 8mm стандартные пневматические/электрические кормильщики (также подходят для IC поднос и палочки кормильца)
Система зрения Снимка камерыx4 (размер компонента применим: 14mm×14mm); IC-камераx1 (размер компонента применим: 30mm×30mm); Маркировка камерыx2

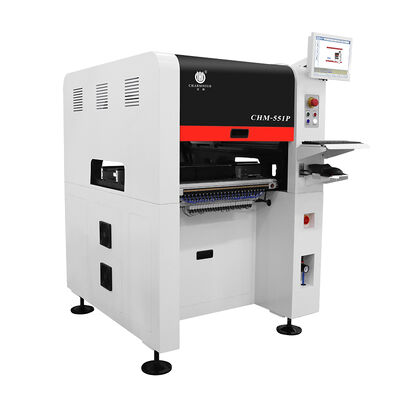

Обзор машины
CHM-551P Pick and Place Machine

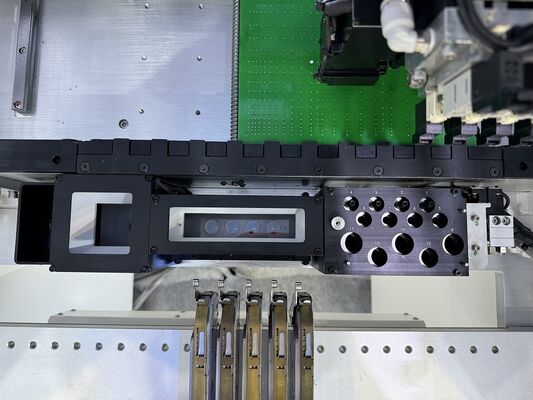

Совместимость питателя

Работает с универсальными стандартными пневматическими питателями Yamaha и электрическими питателями (покупается отдельно):

  • Электрический питатель 8 мм/12 мм/16 мм/24 мм/32 мм/44 мм
  • Пневматический питатель 8x4mm/12mm/16mm/24mm/32mm/44mm
  • Вибрационный питатель
Feeder compatibility options

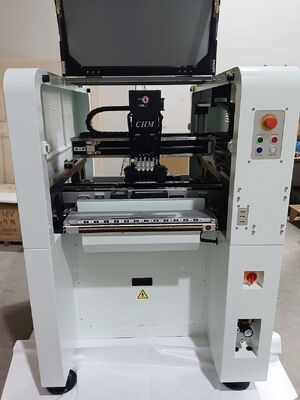

Установка клиента
Customer site installation

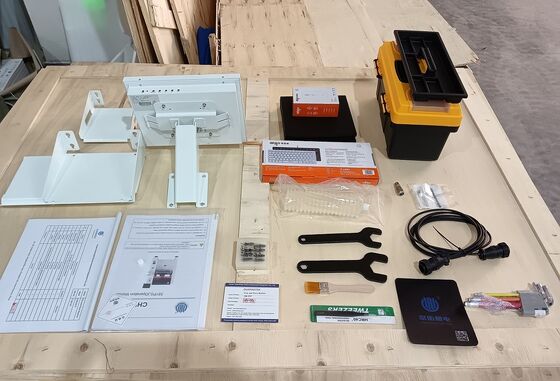

Список деталей
Машина для подбора и размещения 1 Пинцет 1
Стержни 8 Внутренний шестиугольный ключик 1
Сборник инструментов 1 Смазочное масло 1
Гарантийная карта 1 Фильтр 4
Руководство пользователя 1 Быстрый разъем 1
Отчет об испытаниях 1 Подставка для мыши 1
Кисточка 1 Кабель питания 1
Parts and accessories included
Почему выбрать обновленный CHM-551P?

Благодаря конструкции из чугуна, вертикальной конструкции с экономией пространства и повышенной точности, CHM-551P предлагает производительность размещения SMT промышленного класса по конкурентоспособной цене.2-4 дня с наличием на складе.

Важные замечания

Машина для подбора и размещения полностью комплектована со всеми аксессуарами, включенными в упаковку, машина готова к использованию!

Единственное, что вам нужно подготовить - это внешний компрессор воздуха (поставка воздуха для пневматических подавателей).

Пожалуйста, покупайте эту машину с уверенностью.

Обслуживание и гарантия

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.

Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.

Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.

Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.

Техническая поддержка
Мобильный телефон Кими / WhatsApp:+86 135 106 75756
Электронная почта:kimi@charmhigh-tech.com
YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Если вы хотите получить дополнительную информацию, пожалуйста, свяжитесь с нами по электронной почте.
