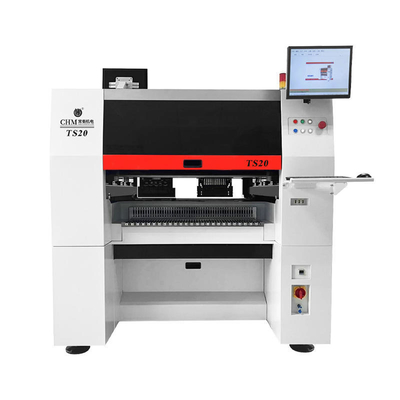

Высокоскоростная высокоточная машина для монтажа компонентов SMT с двумя манипуляторами и двумя дорожками TS20
Интеллектуальное программное обеспечение. Полная поточная линия производства SMT большого объема
1. Введение
Два манипулятора, две дорожки, удвоенная производительность.
TS20 использует интегрированную структуру прецизионного оборудования и использует результаты независимых исследований и разработок Charmhigh.
Он обладает характеристиками высокой точности, высокой стабильности, полным функционалом и удобством использования.
Раскройте беспрецедентную производительность с нашей передовой технологией с двумя манипуляторами, работающей на двух независимых дорожках.
Оцените точность на скорости и получите превосходную окупаемость инвестиций.
TS20 создан для решения ваших задач по производству SMT большого объема.
2. Особенности машины
1. Термическая компенсация
2. Диапазон монтажа: минимум: 01005 / максимум: 16 мм (Д) × 16 мм (Ш)
3. Встроенный вакуумный насос
4. Автоматическая смена сопел (библиотека сопел на 31 комплект)
5. Двухдорожечный челночный конвейер

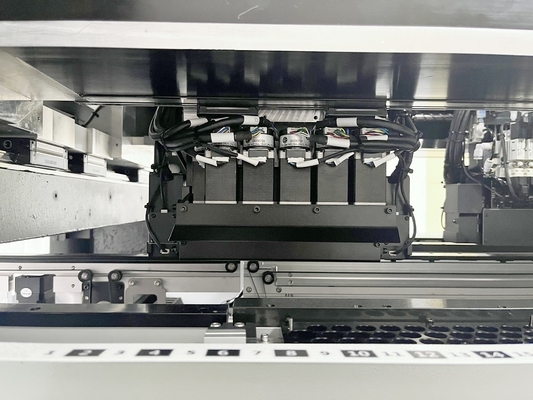

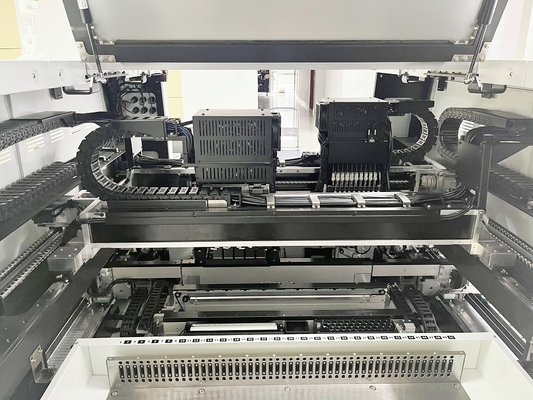

6. 10 головок * 2 портала (передний и задний манипуляторы)
7. 100 штабелей питателей NXT 8 мм
8. Цельнолитая ось Y портала
Для получения дополнительной информации об особенностях машины, пожалуйста, проконсультируйтесь с нашим менеджером по работе с клиентами.
Рабочее видео TS20:
https://www.youtube.com/watch?v=Z94UJfxZoao
Параметры TS20:
|
Размеры
|
1600 мм (Д) × 1688 мм (Ш) × 1560 мм (В)
|
|
Вес
|
2000 кг
|
|
Электропитание
|
AC380V (50 Гц, трехфазный), 6 кВт
|
|
Подача воздуха
|
0,5 МПа ~ 0,7 МПа
|
|
Создание вакуума
|
Встроенный вакуумный насос
|
|
Количество монтажных головок
|
10 головок * 2 портала (передний и задний манипуляторы)
|
|
Скорость монтажа
|
82000 компонентов в час (оптимально)
|
|
Точность монтажа
|
(XY) ± 40 мкм CPK ≥ 1,0
|
|
Высота монтажа
|
≤12 мм
|
|
Тип монтажа
|
Резисторы и конденсаторы: резисторы, цилиндрические диоды, алюминиевые конденсаторы, SOT, SOP, QFP, QFN, BGA и т. д.
|
|
Диапазон монтажа
|
Минимум: 01005
|
|
|
Максимум: 16 мм (Д) × 16 мм (Ш)
|
|
Толщина печатной платы
|
0,6 мм ~ 3,5 мм
|
|
Размер печатной платы
|
Одна дорожка 600 мм (Д) × 50 ~ 450 мм (Ш)
|
|
|
Две дорожки 600 мм (Д) × 50 ~ 250 мм (Ш)
|
|
Перемещение печатной платы
|
Двухдорожечный челночный конвейер
|
|
Смена сопел
|
Автоматическая смена сопел (библиотека сопел на 31 отверстие * 2 портала)
|
|
Система управления
|
Встроенный промышленный компьютер (Windows 7)
оснащен монитором * 2, клавиатурой и мышью
|
|
Система привода
|
Оси X и Y приводятся в движение серводвигателями Panasonic A6 (ось Y четырьмя двигателями); используется гибкое S-образное ускорение и замедление
|
|
Система передачи
|
Оси X и Y используют винт THK и бесшумную линейную направляющую THK
(Ось Y с четырьмя винтами)
|
|
Система подачи
|
100 стандартных штабелей питателей NXT 8 мм
(также подходит для вибрационного питателя)
|
|
Система технического зрения
|
Летящая камера × 10 * 2 портала (применимый размер компонента: 16 мм × 16 мм);
Маркировочная камера × 2 * 2 портала
|
Два манипулятора, две дорожки, высокая точность (XY) ± 40 мкм CPK ≥ 1,0, высокая скорость, высокая производительность 82000 компонентов в час
Обслуживание и гарантия:
На всю машину предоставляется гарантия сроком на 1 год с момента покупки и пожизненное обслуживание.
Мы всегда предоставляем запасные части для машины, прямые поставки с завода с гарантией.
Мы предоставляем онлайн-поддержку по вопросам и ответам, а также поддержку по устранению неполадок и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина на 100% хорошо протестирована перед отправкой.
