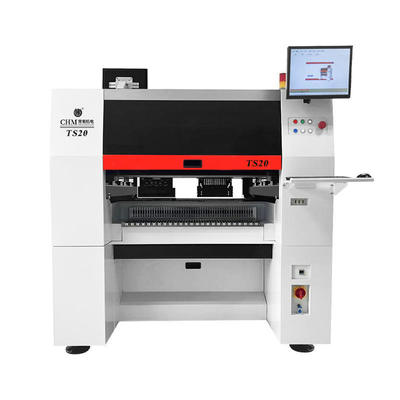

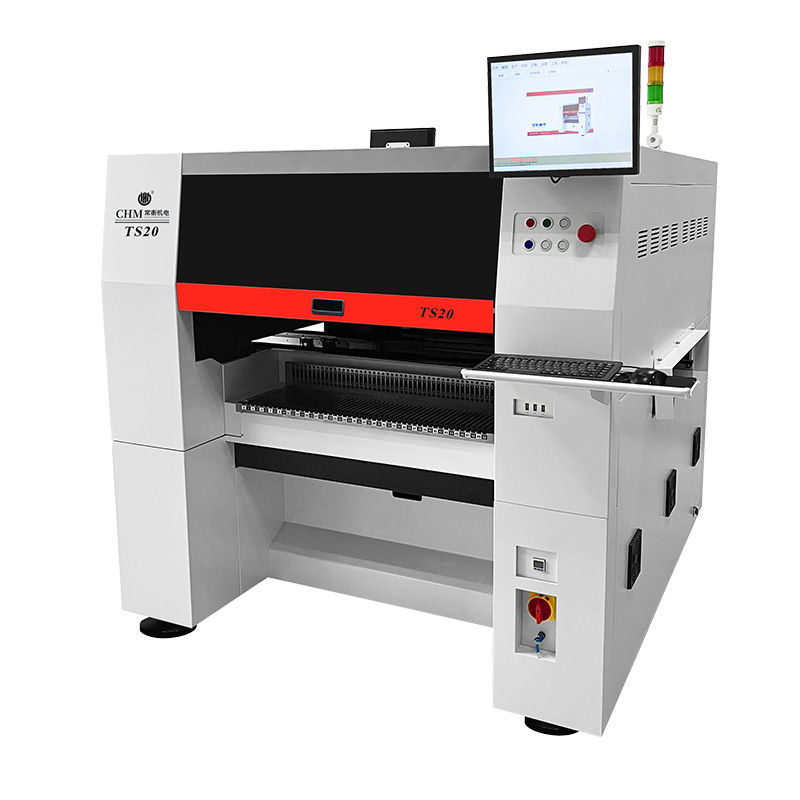

TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер

TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер
TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер

Большие изображения :  TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер

Подробная информация о продукте:
Place of Origin: China
Фирменное наименование: Charmhigh
Сертификация: CE
Model Number: TS20 (20 heads + 100 feeders)
Оплата и доставка Условия:
Minimum Order Quantity: 1
Цена: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
контакт

TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер

описание
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
Выделить:

20 головная SMT-машина для подбора и размещения

,

высокоскоростная SMT-машина для размещения 27800cph

,

Машина для сбора и размещения печатных плат 450 мм

TS20 20-главая автоматическая SMT-машина для подбора и размещения
Машины для производства высокоскоростной высокоточной электроники
Этот передовой чип-монтер для сборки печатных плат имеет интеллектуальную интеграцию программного обеспечения и полную совместимость в линейке для крупных производственных линий SMT.
Ключевые особенности
  • Система тепловой компенсации для постоянной работы
  • Диапазон установки: от 01005 (минимум) до 16mm*16mm (максимум)
  • Встроенный вакуумный насос для надежной обработки компонентов
  • Автоматическая замена сопла с библиотекой 31 набора

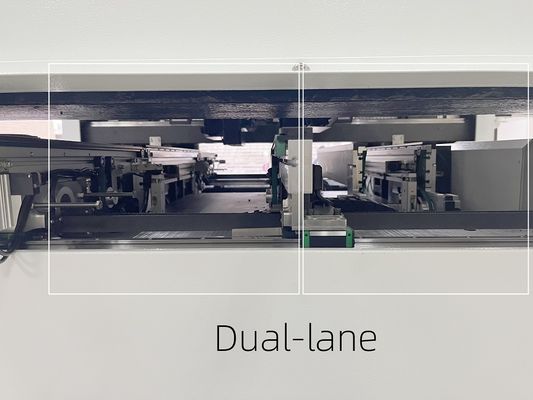

  • Двухполосный трансферный конвейер для эффективного производства

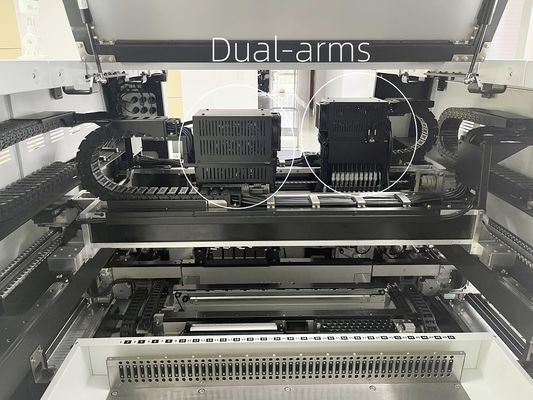

  • 10 голов * 2 конфигурации порта (передние и задние руки)
  • Вместимость 100 NXT 8 мм
  • Интегральное литье порти по оси Y для повышения стабильности
Технические спецификации
Параметр Спецификация
Размеры 1600 мм ((L) * 1688 мм ((W) * 1560 мм ((H)
Вес 2000 кг
Силовое питание AC380V (50Hz, трехфазный), 6 кВт
Скорость установки 82,000 CPH (оптимальный)
Укрепление точности (XY) ± 40μm CPK≥1.0
Обработка ПКБ Однополосная полоса: 600 мм ((L) * 50-450 мм ((W)
Двойная полоса: 600 мм ((L) * 50-250 мм ((W)
Типы компонентов Резисторы, конденсаторы, диоды, SOT, SOP, QFP, QFN, BGA и т.д.
Система зрения Камера для летающих*10*2 порта, камера для маркировки*2*2 порта
TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер 0 TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер 1

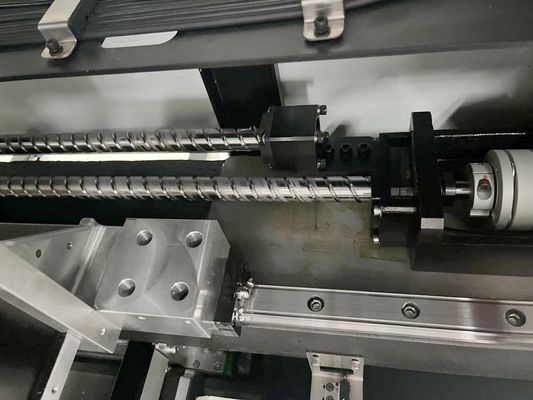

Промышленное строительство
Наши машины серии TM06, TM08, TS10 и TS20 оснащены шлифовальными платформами промышленного класса с интегральным литьем по оси Y, обеспечивающими стабильную и надежную работу в условиях высокой скорости работы.
TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер 2 TS20 20-главный SMT Pick and Place Machine Двухполосный высокоскоростной монтер 3
Гарантия и поддержка
Комплексная машина имеет 1-летнюю гарантию с даты покупки с пожизненной поддержкой.
Техническая поддержка:
Мобильный телефон Кими: +86 135 106 75756
Электронная почта: kimi@charmhigh-tech.com
Для получения дополнительной информации или индивидуальных требований, пожалуйста, свяжитесь с нашей командой для скорейшей помощи.
