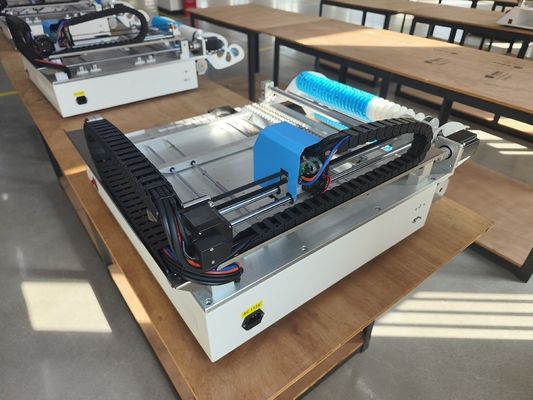

Настольная машина для установки компонентов PC Control CHMT36VA SMT, 29 питателей, 2 головки, классическая модель
Основные характеристики
- Двойные камеры для точного размещения ИС
- Сертификация CE с интерфейсом на английском языке
- Блок питания, совместимый с 220 В / 110 В
- Управление с ПК, совместимое с Windows 7/10
Технические характеристики
| Атрибут |
Значение |
| Ленточный питатель |
1-29 шт. |
| Установочная головка |
2 головки |
| Скорость |
С включенным зрением: 2800 компонентов в час |
| Точность |
0,025 мм |
| Требуется внешний ПК |
Да, с системой Windows 7/10 |
| Размер печатной платы |
10*10 мм~355 мм (Д)*355 мм (Ш) |
| Перемещение по осям XYZ |
400 мм (X)*460 мм (Y)*15 мм (Z) |
| Наибольший компонент |
5 мм |
Описание продукта
Машина для установки компонентов CHMT36VA SMT идеально подходит для мелкосерийного производства с высокой степенью разнообразия конструкций на основе 0402 и 0603. Она оснащена двумя камерами для точного размещения компонентов и принимает файлы Eagle BRD, чтобы значительно сократить время настройки.
Рабочие видео
Подробные характеристики
Модель: CHM-T36VA
Площадь печатной платы: 10 мм*10 мм - 355 мм*355 мм
Перемещение по осям X Y: 420*460 мм
Диапазон перемещения по оси Z: 15 мм
Установочные головки: 2 шт.
Питатели: 8 мм=22 шт., 12 мм=4 шт., 16 мм=2 шт., 24 мм=1 шт., Передний лоток для ИС=14 шт., пользовательский лоток для ИС
Система технического зрения: Две камеры (верхняя и нижняя камеры)
Скорость монтажа: 4000 компонентов в час (зрение выключено); 2800 компонентов в час (зрение включено)
Точность монтажа: ±0,025 мм
Стандартные аксессуары
- Машина для установки компонентов CHMT36VA 1
- Сопло Juki всего 4 шт. (размер 503, 504, 505, 506)
- USB-драйвер 8G 1 (включено программное обеспечение)
- Шнур питания 1
- Вытяжная игла 2
- Соленоид для вытяжной иглы 1
- Черная плата для регулировки позиционирования камеры 1
- Шестигранный ключ 6
- Пинцет 1
- Щетка 1
- Ручка для сенсорного экрана 1
- Приспособление для лотка для ИС 4
- Смазка 1
- Руководство пользователя на английском языке 1
Применение
Бытовая техника, автомобильная электроника, электроэнергетика, светодиодная промышленность, безопасность, приборы и счетчики, связь, интеллектуальное управление, Интернет вещей (IOT) и военная промышленность.

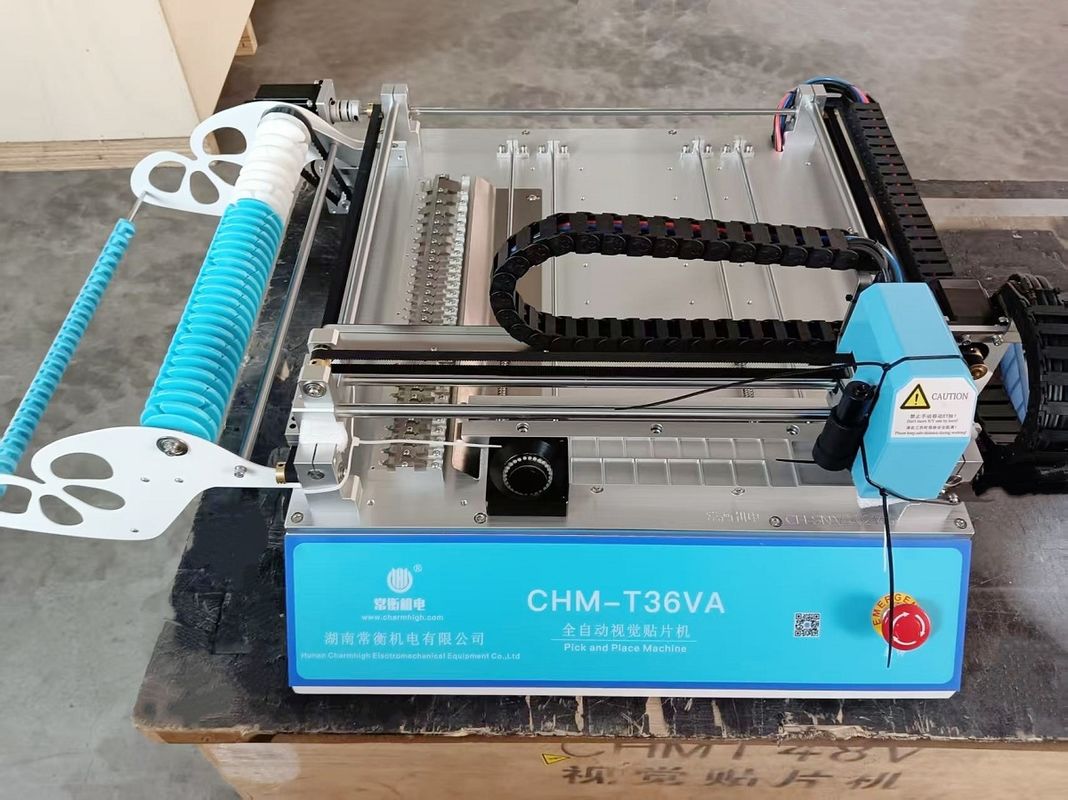

Изображения продукта
Обслуживание и гарантия
Гарантия 1 год с даты покупки с пожизненным обслуживанием. Каждая машина проходит 100% тестирование перед отправкой. Мы предоставляем запасные части, онлайн-вопросы и ответы, поддержку по устранению неполадок и технические консультации.
