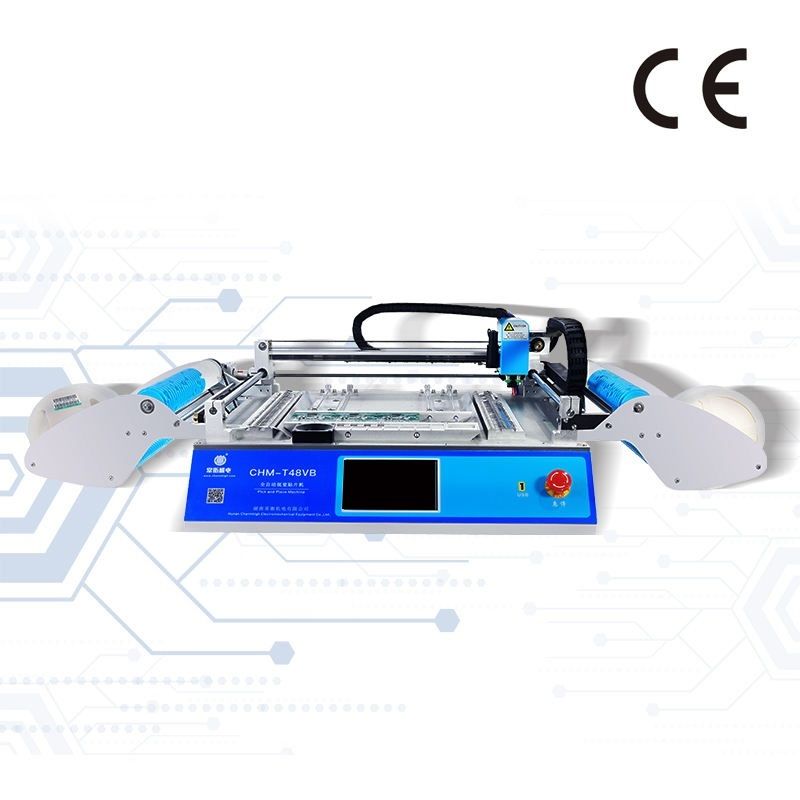

CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения

CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения
CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения

Большие изображения :  CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения

Подробная информация о продукте:
Place of Origin: China
Фирменное наименование: Charmhigh
Сертификация: CE
Model Number: CHMT48VB+vibration feeder
Документ: CHMT48VB.pdf
Оплата и доставка Условия:
Minimum Order Quantity: 1 unit
Цена: $3800 free shipping
Packaging Details: wooden box
Delivery Time: 2-3 working days
Payment Terms: T/T,PayPal; Western Union
Supply Ability: 200 Per month
контакт

CHMT48VB Настольная машина для монтажа компонентов SMT 58 питателей 2 камеры технического зрения

описание
Tape feeder: 58pcs (left 29 + right 29) width 8/12/16/24mm PCB max size: 345mm(L)×355mm(W)
Speed: 3000 CPH (with vision camera) Head: 2 heads
Max height of component: 5mm highest component System: Embedded Linux system
Vibration feeder: for tube IC Demension: 1320mm(L)×705mm(W)×335mm(H)
Выделить:

Настольная машина для монтажа компонентов SMT

,

Машина для монтажа компонентов SMT с 58 питателями

,

Машина для монтажа компонентов SMT с камерами технического зрения

CHMT48VB Настольная машина для монтажа компонентов (SMT)
58 питателей с 2 камерами технического зрения
Основные характеристики
  • 58 ленточных питателей (слева 29 + справа 29) поддерживают ширину 8/12/16/24 мм
  • Максимальный размер печатной платы: 345 мм × 355 мм
  • Высокая скорость установки: 3000 CPH (с камерой технического зрения)
  • Две установочные головки для эффективной работы
  • Обрабатывает компоненты высотой до 5 мм
  • Встроенная система Linux для надежной работы
  • Включает вибрационный питатель для компонентов в тубах (IC)
  • Компактные размеры: 1320 мм × 705 мм × 335 мм
Обзор продукта

CHMT48VB - это обновленная версия CHMT48VA, оснащенная двусторонними питателями с общим количеством 58 позиций (29 слева + 29 справа). Эта универсальная машина не требует дополнительных деталей и готова к немедленному использованию после доставки.

Эта настольная машина для монтажа компонентов (SMT) идеально подходит для исследований и разработок, мелкосерийного производства, прототипирования, образования и стартапов. Она поддерживает широкий спектр компонентов от размера 0402 до микросхем 22×22 мм.

Технические характеристики
Модель CHM-T48VB
Область печатной платы 10 мм × 10 мм - 355 мм × 355 мм
Перемещение по осям X/Y 420 × 460 мм
Установочные головки 2
Питатели Всего 58 (44×8 мм, 8×12 мм, 4×16 мм, 2×24 мм, 14×IC stack)
Система технического зрения Две камеры (верхняя и нижняя)
Скорость монтажа 5000 CPH (без технического зрения), 3000 CPH (с техническим зрением)
Точность монтажа ±0,025 мм
Видео демонстрации
Видео демонстрации CHMT48VB для клиентов Видео по работе с CHMT48VB Видео о производительности CHMT48VB
Изображения продукта

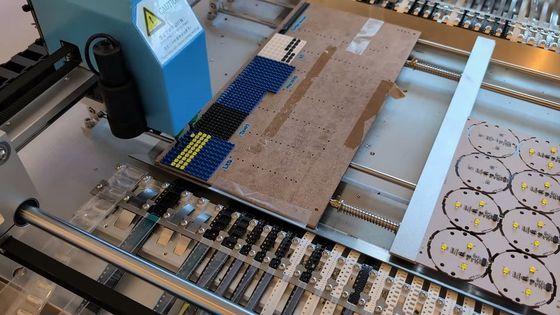

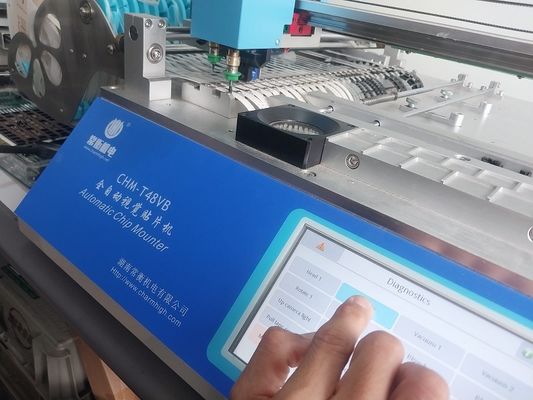

CHMT48VB Benchtop SMT Pick and Place Machine CHMT48VB supporting IC tray, cut tape, and bulk IC tray CHMT48VB up and down vision cameras CHMT48VB dual heads with Juki nozzles CHMT48VB X & Y axis motors with encoder
Рекомендуемая линия производства SMT

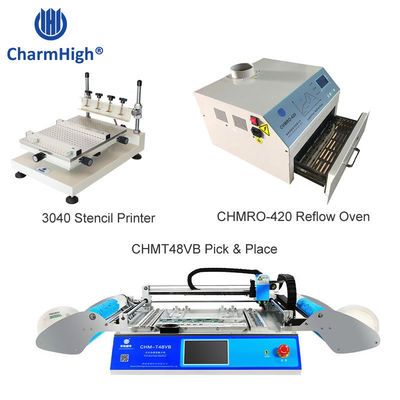

Высокоточный трафаретный принтер 3040 + машина для монтажа компонентов CHMT48VB + Печь оплавления 420:

Recommended SMT production line setup
Комплектация
  • Машина для монтажа компонентов CHMT48VB
  • Сопла Juki (4 штуки: размеры 503, 504, 505, 506)
  • USB-драйвер 8G
  • Шнур питания и аксессуары
  • Различные инструменты, включая шестигранные ключи, пинцеты и щетку
  • Приспособления для лотков для микросхем и принадлежности для технического обслуживания
CHMT48VB package contents
Варианты покупки

CHMT48VB: Стандартный пакет

CHMT48VB с вибрационным питателем: Полный пакет

Гарантия и поддержка

На всю машину предоставляется гарантия 1 год с даты покупки и пожизненная сервисная поддержка.

Каждая машина проходит 100% тестирование перед отправкой.

Техническая поддержка: Кими Лю
WhatsApp/Мобильный: +86 135 106 75756
Электронная почта: kimi@charmhigh-tech.com

Подписывайтесь на нас в YouTube: www.youtube.com/kimiLiuCharmhigh

Примечание: Эта универсальная машина для монтажа компонентов поставляется в комплекте со всеми необходимыми аксессуарами и готова к использованию сразу после получения.
