Машины для подбора и размещения модулей Charmhigh TC06
Высококлассный и компактный дизайн.Интегрированная литая форма, сверхпрочная рентгеновская структура.
6 головы 50 кормильщиков, поддержка 01005CPK>1.0
Ширина 89 см, подходит для большинства офисных дверей и лифтов!
TC06 SMT-машина для подбора и размещения, разработанная с учетом модульной сборки PCBA, эта машина поддерживает ультратонковые IC, BGA, QFN и 0201,01005 пассивные компоненты с замечательной точностью.Компактная конструкция позволяет бесшовную интеграцию в современные линии SMT, что делает его идеальным для умной электроники, устройств IoT и производства индивидуальных модулей.
Преимущества TC06:
1Поддержка CPK является важным ключом к выбору машины для подбора и размещения, что делает производственный процесс SMT более стабильным.
2.ANC: Автоматическая конвейерная цепь, делающая производство SMT более умным и эффективным.
3.Высокоточные 6 монтажных голов: одна машина может удовлетворить потребности монтажа различных компонентов с высокой стабильностью
4.Структура основания из чугуна, машина для подбора и размещения работает плавно на высокой скорости.
5Ось X&Y, управляемая сервомотором Panasonic, обеспечивает долгосрочную стабильность и точность машины.
Канал Charmhigh на YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 Рабочее видео, установка 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

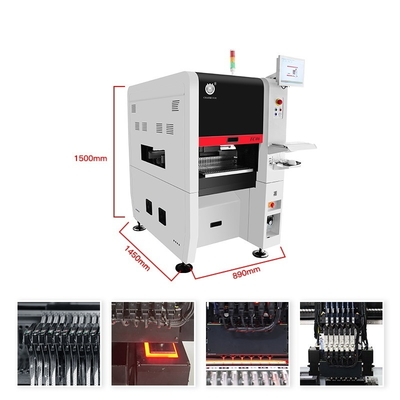

Параметры TC06 Charmhigh:
| Размеры |
890мм ((L) x1450мм ((W) x1500мм ((H)
|
| Вес |
900 кг |
| Силовое питание |
AC220V (50Hz, однофазный), 3 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Встроенный вакуумный насос |
| Количество монтируемой головки |
6 |
| Скорость установки |
27800 лошадей в час (оптимально) |
| Укрепление точности |
(xy) + 30μm, CPK≥1.0 |
| Высота компонента |
≤ 12 мм |
|
Тип компонента
Диапазон компонентов
|
- Резисторный конденсатор исключен, цилиндрический диод, алюминий
конденсатор, SOT, SOP, QFP, QFN, BGA и т.д.
- Дюймовый размер.от 01005 до 36*36 мм, и монтаж больших компонентов
|
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 300 мм ((W) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка, поддерживающее устройство PCB |
| Изменение сопла |
Автоматическая замена сопла (библиотека сопла с 19 отверстиями) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейсяСервомоторы Panasonic
|
| Система передачи |
Заземляющие винты + линейные проводники |
| Система питания |
50 NXT 8 мм стандартных кормовых стеков
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
"Летающая камера" x 6 (применимый размер компонента: 16mmx16mm);
Камера IC x 1 (применимый размер компонента: 36mmx36mm);
Маркировка камеры x 2 |
Два блока Charmhigh TC06 работают вместе, 27800 CPH * 2 = 55600 CPH
Эта машина для подбора и размещения компактная и очаровательная, но невероятно мощная.
Charmhigh TC06: обнаружение CPK прошло,TC06:CPK≥1.0, Поддержка 01005:
Диапазон установки:

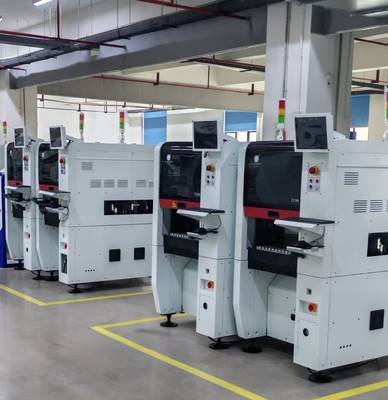

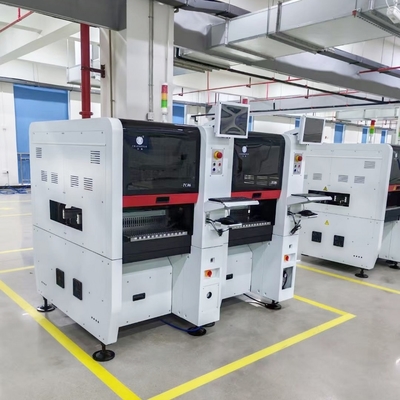

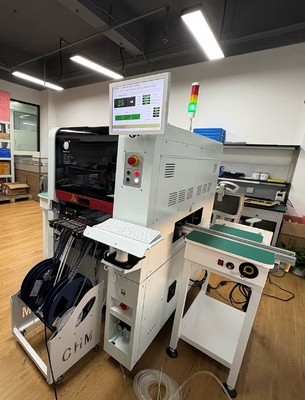

Сайт клиента:
TC06 прочная упаковка:
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
Техническая поддержка:
Кими Лю: Mob/ WhatsApp: +8613510675756
Электронная почта:kimi@charmhigh-tech.com
Добро пожаловать за нами.YouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos
Если вы хотите узнать больше, пожалуйста, свяжитесь с нами по электронной почте.Мы ответим вам сразу.
Почему выбрали нас?
1.CHARMHIGH обслуживает клиентов в более чем 30 странах мира, завоевывая их доверие благодаря надежной производительности и инновациям.
2.С глубоким опытом в производстве SMT, мы специализируемся на разработке и поставке полностью настраиваемых SMT решений от концепции до производства.
3.Наша команда предоставляет экспертные технические услуги и оперативную поддержку для обеспечения бесперебойной работы и максимальной эффективности.
4.У нас большой опыт диагностики и решения проблем SMT, предлагая оптимизированные решения для каждой производственной потребности.
5.Выбирая CHARMHIGH, вы получаете надежного долгосрочного партнера, приверженного вашему успеху в производстве SMT.
Услуги с добавленной стоимостью:
Бесплатное программное обеспечение для программирования в автономном режиме (стоимость 2083 долл.) - оптимизируйте настройку и значительно сократите время программирования
2.Включен бесплатный загрузочный стол (стоимость 277 долларов США) - готовое оборудование для немедленной производительности
3.Открытое онлайн-обоснование работы - экспертная поддержка обеспечивает бесперебойную реализацию и безопасную работу
