Милый, но сильный!

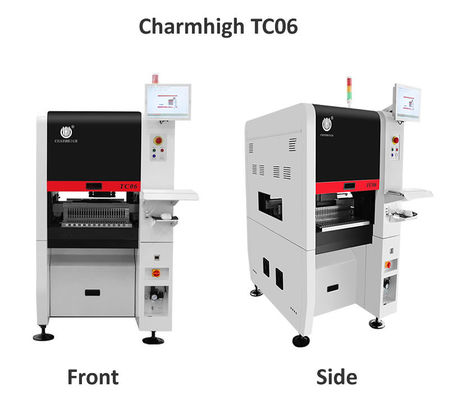

TC06 Узкая 6-головочная высокоскоростная машина для монтажа компонентов SMT с интегрированной чугунной платформой
Машина для монтажа компонентов SMT6 головок, 50 питателей, поддержка 01005 CPK>1.0
Ширина 89 см, подходит для большинства офисных дверей и лифтов!
Машина для изготовления печатных плат, полностью автоматическая линия сборки печатных плат, китайский ведущий бренд Charmhigh
1. Номер модели: TC06
2. Бренд: Charmhigh
3. Основная конфигурация:Полностью автоматическая встроенная + автоматическая подача печатных плат + 6 головок, 50 питателей +(xy)+30μм,CPK>1.0 + Ось X&Y приводится в движение серводвигателем Panasonic + автоматическая смена сопел + 9 камер + винт заземления и линейные направляющие +Термическая компенсация + Оптимальная скорость: 27800CPH

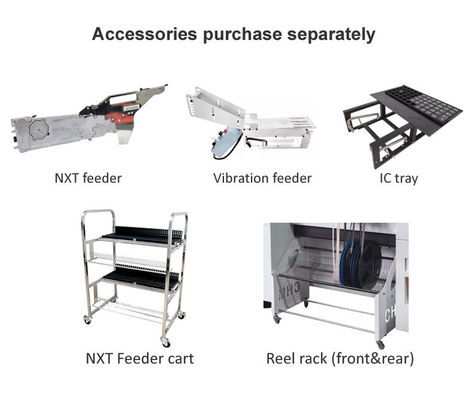

4. Питатель: питатель Fuji Electric (приобретается отдельно)
5. Площадь печатной платы: 350 мм (Д) * 300 мм (Ш)
6. Поставляется с компьютером, клавиатурой и мышью с системой Windows
7. Компоненты: 01005/ 0201/ 0402 / 0603-5050/ диод/ триод/ SOP/ QFP/ QFN/ BGA/ LED... до макс. 36*36 мм IC
8. Размеры: 890 (Д) * 1450 (Ш) * 1500 (В) мм, AC220V (50 Гц, однофазный); Вес нетто: 900 кг
9. Время выполнения заказа: 5-7 рабочих дней
10. Доставка: морем / самовывоз с нашего завода / отправка на склад в Китае
11. Способ оплаты: банковский перевод (T/T)
12. Упаковка: фанерный ящик
Основные моменты:
1. Поддержка теста CPK
2. Поддерживает распознавание контактов IC
3. Автоматическая термическая компенсация
4. Автоматическая смена сопел
5. Узкий дизайн, ширина 89 см
6. Поддержка 01005, максимальная скорость 27800CPH
Канал Charmhigh на YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Рабочее видео TC06, монтаж 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 работают вместе: https://www.youtube.com/watch?v=x7ChkUV0HG4
Параметры Charmhigh TC06:
| Размеры |
890 мм (Д) x 1450 мм (Ш) x 1500 мм (В)
|
| Вес |
900 кг |
| Электропитание |
AC220V (50 Гц, однофазный), 3 кВт |
| Подача воздуха |
0,5 МПа ~ 0,7 МПа |
| Генерация вакуума |
Встроенный вакуумный насос |
| Количество монтажных головок |
6 |
| Скорость монтажа |
27800cph (оптимальная) |
| Точность монтажа |
(xy)+30μм, CPK≥1.0 |
| Высота компонента |
≤12 мм |
|
Тип компонента &
Диапазон компонентов
|
-Исключение резисторов и конденсаторов, цилиндрический диод, алюминиевый
конденсатор, SOT, SOP, QFP, QFN, BGA и т. д.
-Размер в дюймах01005 до 36*36 мм, и монтаж более крупных компонентов
|
| Толщина печатной платы |
0,6 мм ~ 3,5 мм |
| Размер печатной платы |
350 мм (Д) x 300 мм (Ш) |
| Передача печатной платы |
3-секционная автоматическая конвейерная система, устройство поддержки печатной платы |
| Смена сопел |
Автоматическая смена сопел (библиотека сопел на 19 отверстий) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
оснащен монитором, клавиатурой и мышью |
| Система привода |
Ось X&Y приводится в движениесерводвигателями Panasonic
|
| Система передачи |
Винты заземления + Линейные направляющие |
| Система подачи |
50 стандартных штабелей питателей NXT 8 мм
(также подходит для лотков IC и питателей для палочек) |
| Система технического зрения |
Летящая камера x 6 (применимый размер компонента: 16 мм x 16 мм);
IC-камера x 1 (применимый размер компонента: 36 мм x 36 мм);
Маркировочная камера x 2 |
Список деталей:
| Элемент |
Количество |
Элемент |
Количество |
| Машина для монтажа компонентов TC06 |
1 |
Смазочное масло |
1 |
| Сопла |
8 |
Фильтр |
4 |
| Ящик для инструментов |
1 |
Быстрый разъем |
1 |
| Гарантийный талон |
1 |
Коврик для мыши |
2 |
| Руководство пользователя |
1 |
Кабель питания |
2 |
| Отчет об испытаниях |
1 |
Клавиатура |
1 |
| Щетка |
1 |
Коврик для мыши |
1 |
| Пинцет |
1 |
ЖК-дисплей |
1 |
Charmhigh TC06, 6-головочный 50-питатель:
Эта машина для монтажа компонентов компактна и очаровательна, но невероятно мощна.
Преимущества TC06:
-Поддержка CPK является важным ключом к выбору машины для монтажа компонентов, что делает процесс производства SMT более стабильным.
-ANC: автоматическая смена сопел, сопла могут быть автоматически распределены в соответствии с компонентами, что делает производство SMT более интеллектуальным и эффективным.
-Высокоточная универсальная монтажная головка: одна машина может удовлетворить потребности в монтаже различных компонентов с высокой стабильностью
-Конструкция основания из чугуна, машина для монтажа компонентов работает плавно на высокой скорости, лучше, чем мрамор.
-Ось X&Y, приводимая в движение серводвигателем Panasonic, обеспечивает долгосрочную стабильность и точность машины.
Charmhigh TC06: проверка CPK пройдена,TC06:CPK≥1.0, поддержка 01005, высокоточная модель.

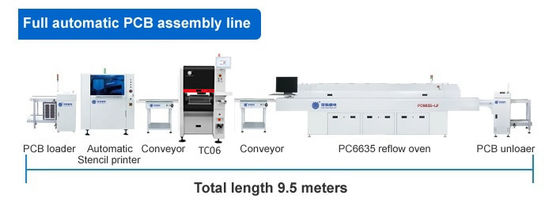

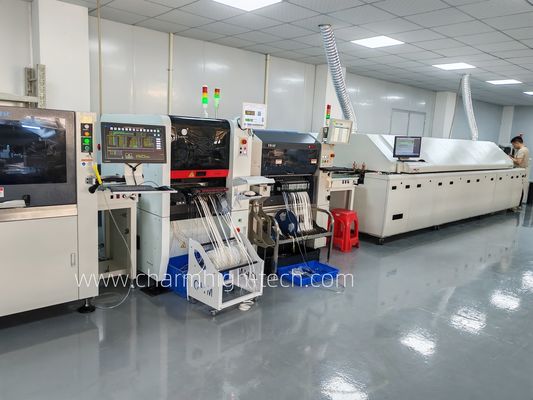

Рекомендация по производственной линии SMT:
Образцы монтажа:

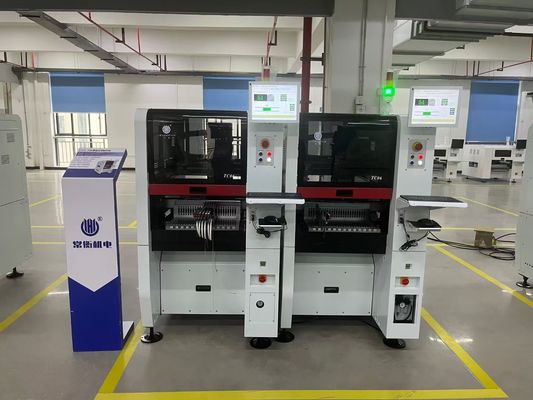

Прямая поставка с завода Charmhigh:
TC06 прочная упаковка:
Обслуживание и гарантия:
На всю машину предоставляется гарантия сроком на 1 год с момента покупки и пожизненное обслуживание.
Мы всегда предоставляем запасные части для машин, прямые поставки с завода с гарантией.
Мы предоставляем онлайн-поддержку вопросов и ответов, а также поддержку по устранению неполадок и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина на 100% хорошо протестирована перед отправкой.
