Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine

Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine

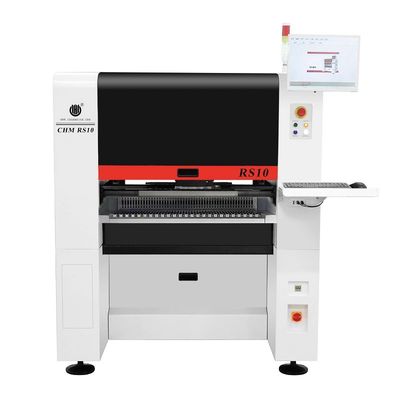

Большие изображения :  Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: RS10 (магнитная подвеска)
Документ: Charmhigh RS10.pdf
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: $38000
Упаковывая детали: Деревянная коробка
Время доставки: 3-7 рабочих дней
Условия оплаты: T/T, Western Union
Поставка способности: 30 в месяц
контакт

Двойной линейный двигатель Charmhigh RS10 Магнитная подвеска SMT Pick and Place Machine

описание
Руководители: 10 голов (с 31 штукой для автоматической замены положения сопла) Размер печатной платы: 600 ((L) * 400 ((W) мм (стандарт)
Скорость монтажа: Оптимальная скорость: 45000 лошадей в час; Фидер: Поддержка 100 штук NXT электрического питателя
Компонент: 01005, 02010402,-5050, SOP, QFN, BGA... Максимальная высота компонента: 12 мм
Камера: Камера IC: 1 шт. (36х36 мм); Летающая камера: 10 шт. (16х16 мм); Марковая камера: 2 шт. Доставка печатной платы: Автоматическая доставка с 3 частями, ширина может быть отрегулирована с помощью программного обеспеч
Измерение: 1600 (L) * 1688 (W) * 1560 (H) мм Источник питания: AC380V (50Hz, трехфазный) 4,5 кВт
Тип фидера: Электрический питатель Fuji NXT Мотор: Двойные линейные двигатели на оси X + сервомотор на оси Y
Толщина печатной платы: 0,6-3,5 мм Вес нетто: 1930kg

Машина для захвата и размещения SMT с двойным линейным приводом Charmhigh RS10 с магнитной подвеской
Обзор продукта

Машина для захвата и размещения с магнитной подвеской Charmhigh RS10 - привод с двойным линейным двигателем

Предназначен для высокоскоростных и высокоточных больших линий сборки печатных плат и производства печатных плат. Поддерживает компоненты 01005.

Ключевые особенности
  • Оптимальная скорость: 45 000 CPH (при оптимальных условиях).
  • Точность монтажа: (XY) ± 0,035 мм CPK≥1,0
  • Диапазон монтажа компонентов: от 01005 до 36 мм × 36 мм и более крупные компоненты.
  • Дополнительные функции: сканирование синим светом, установка объектива, монтаж печатной платы длиной 1,2 м.
Видео Демонстрации

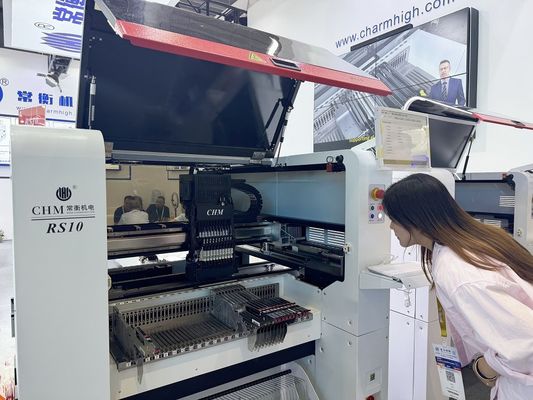

Реальное рабочее видео Выставка НЭПКОН Производство мастерской
Технические характеристики
Размеры1600 мм (Д) × 1688 мм (Ш) × 1560 мм (В)
Масса1930 кг
Источник питания380 В переменного тока (50 Гц, трехфазный), 4,5 кВт
Подача воздуха0,5 МПа ~ 0,7 МПа
Генерация вакуумаВстроенный вакуумный насос.
Количество монтажной головки10 голов
Скорость монтажа45 000 цен в час (оптимально)
Точность монтажа(XY)±0,035 мм КФК≥1,0
Высота компонента≤12 мм
Тип компонента01005/0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA и т. д.
Диапазон компонентовРазмер от 0201 до 36 мм*36 мм в дюймах и более крупные компоненты
Толщина печатной платы0,6 мм~3,5 мм
Размер печатной платы600 мм (Д) × 400 мм (Ш) (стандарт); 1200 мм (Д) × 400 мм (Ш) (опционально)
Транспортировка печатных платАвтоматическая транспортировка по 3-секционному рельсу, поддержка печатных плат
Замена насадкиАвтоматическая смена насадок (библиотека насадок на 31 отверстие)
Система управленияВстроенный промышленный компьютер (Windows 7) с монитором, клавиатурой и мышью.
Система приводаОсь X приводится в движение серводвигателем, ось Y приводится в движение двойным линейным двигателем.
Система передачиОсь X&Y с ШВП THK и линейной направляющей THK Mute
Система подачи100 стандартных блоков подачи NXT диаметром 8 мм
Система обзораЛетающая камера × 10, IC-камера × 1, камера Mark × 2 с функцией сшивания изображений
Основные характеристики машины
  • Двойной линейный привод по оси Y
  • Поддержка обнаружения CPK
  • Идентификация крупногабаритных компонентов
  • ANC (автоматическая смена насадок)
  • Система HD IC Vision
  • Рамная конструкция с шлифовальной платформой промышленного класса
  • Встроенный вакуумный насос + конструкция электромагнитного клапана
  • Автоматическая система коррекции термокомпенсации
  • Устройство поддержки печатной платы
  • Камера двойной маркировки для печатных плат большего размера

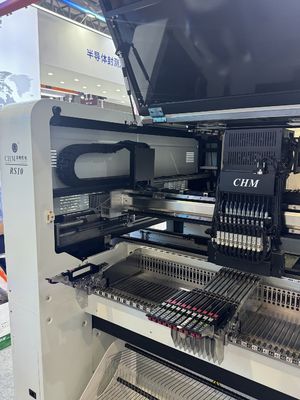

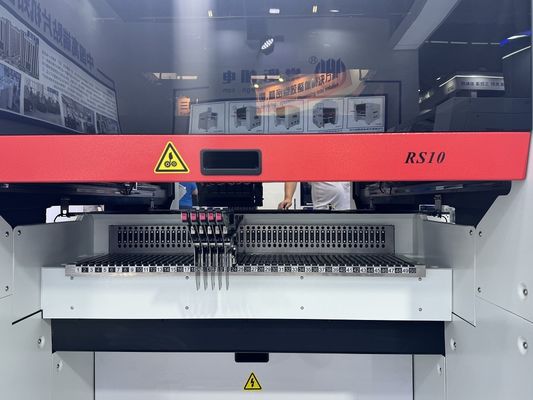

Изображения продуктов
Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Сервис и гарантия:На всю машину предоставляется гарантия 1 год с даты покупки с пожизненным обслуживанием. Каждая машина проходит 100% проверку перед отправкой.
Контактная информация

Техническая поддержка:Кими

Мобильная версия/WhatsApp:+8613510675756

Электронная почта: kimi@charmhigh-tech.com

Веб-сайт: https://www.charmhigh-tech.com/

Ютуб: Канал Чармхай
