Charmhigh CHM-551 Высокая конфигурация Маленькая, высокоточная 4-главая машина для подбора и размещения
Хорошо подходит для небольших партий с высокой стабильностью.
Откройте будущее производства электроники с помощью CHM-551, компактной, высокоточной 4-головой SMT-машины, предназначенной для производства небольших и средних партий.Это передовое решение обеспечивает исключительную точность, поддерживающие такие компоненты, как 0201, QFN, BGA и другие, что делает его лучшим выбором для исследований и разработок, создания прототипов и экономически эффективной сборки печатных плат.
Почему выбрать CHM-551?
1. Высокая точность: достичь безупречного размещения с высокоточностью системы шариковых винтов и передовых камер зрения, обеспечивая идеальное выравнивание IC и соответствие CPK≥1.0 для надежных результатов.
2Высокоскоростная производительность: повышение производительности с оптимальной скоростью 11,500 CPH (IPC9850: 8,850 CPH), идеально подходит для небольших партий без ущерба для качества.
3. Умная автоматизация: Автоматическая смена сосудов (13-наборная библиотека), тепловая компенсация и автоматический конвейер PCB для оптимизации рабочего процесса и освобождения драгоценного времени.
4. компактный и универсальный: экономия места на рабочем столе или вертикальные варианты базы легко вписываются в любое рабочее пространство, поддерживая PCB до 400x300 мм и 50 питателей Yamaha (пневматические / электрические).
5Экономично эффективные инновации: доступные без ущерба для качества, CHM-551 идеально подходит для стартапов, лабораторий и предприятий, стремящихся эффективно масштабировать производство SMT.
Ключевые особенности:
1. 4-главный дизайн: одновременно обрабатывает несколько компонентов для более быстрой сборки.
2Способность: легко обрабатывает самые маленькие компоненты, идеально подходит для современной электроники.
3Удобное программное обеспечение: Интуитивно понятный интерфейс упрощает работу, не требует специализированных навыков.
4- Прочная конструкция: высококачественная конфигурация обеспечивает долговечность и долгосрочную производительность.
5Глобальная поддержка: поддерживается 1-летней гарантией, пожизненным обслуживанием и специализированной технической поддержкой Charmhigh.
Идеально для:
- SMT прототипирование: быстро воплотить свои проекты в жизнь с точностью.
- Производство малых партий: экономически эффективно для стартапов и производителей нишей.
- Лаборатории НИОКР: гибкие и надежные для тестирования и инноваций.
| Спецификации CHM-551 |
| Размеры |
1050 мм ((L) x1050 мм ((W) x 1360 мм ((H) |
| Вес |
310 кг |
| Силовое питание |
AC220V (50Hz, однофазный) 1,5kw |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
вакуумный насос |

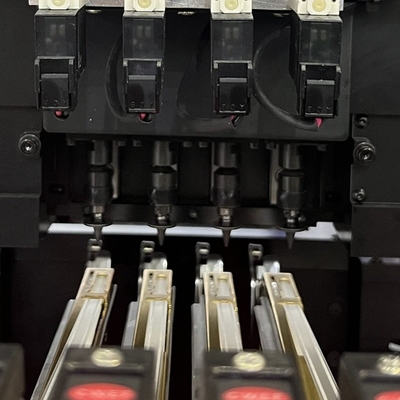

| Количество монтируемой головки |
4 головы |
| Скорость установки |
11500CPH (оптимальный);IPC9850: 8850cph |
| Укрепление точности |
(XY) ± 0,06 мм;CPK≥1.0 |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 270 мм ((W) (стандарт);
600 мм ((L) x 350 мм ((W) (необязательно) |
| Изменение сопла |
А.Утоматическая смена сопла(13-ствольная библиотека сосудов) |
| Система управления |
Встроенный промышленный компьютер (Windows 7)
с монитором, клавиатурой и мышью |

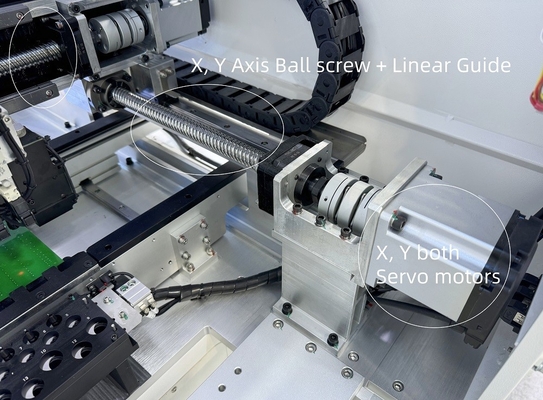

| Система привода |
оси X&Y, приводящейся сервомоторами;
применение гибкого S-кривого ускорения и замедления
|
| Система передачи |
Шаровой винт + линейный гид |
| Система питания |
50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм
(также подходит для IC подноса и кормильца с палочкой) |

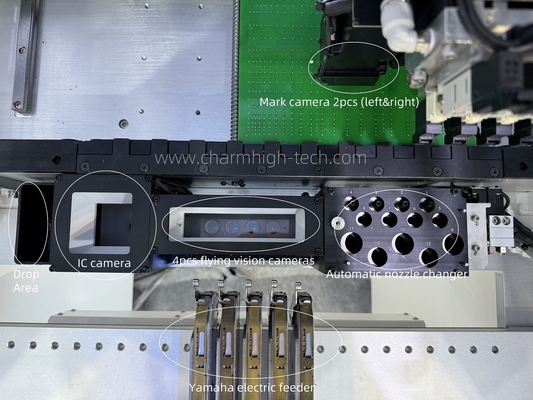

| Система зрения |
Снимок камерой x4 (применимый размер компонента: 14mm×14mm);
IC camerax1 (применимый размер компонента: 25mm×25mm);
Маркировка камераx2 |
100% настоящие фотографии:

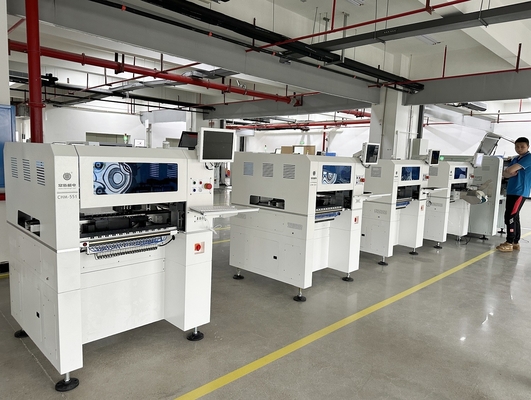

Он имеет настольную версию и вертикальную версию двух видов, он может делать полностью автоматическую производственную линию SMT:
Образец ПХБ от заказчика:

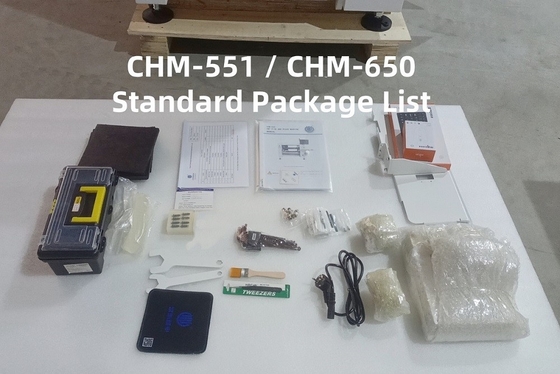

Список деталей CHM-551
| Положение |
Количество |
Положение |
Количество |
| Машина для подбора и размещения |
1 |
Пинцет |
1 |
| Стержни |
8 |
Внутренний шестиугольный ключик |
1 |
| Сборник инструментов |
1 |
Смазочное масло |
1 |
| Гарантийная карта |
1 |
Фильтр |
4 |
| Руководство пользователя |
1 |
Быстрый разъем |
1 |
| Отчет об испытаниях |
1 |
Подставка для мыши |
1 |
| Кисточка |
1 |
Кабель питания |
1 |
Обратите внимание:
Машина для подбора и размещения полностью комплектована со всеми аксессуарами, включенными в упаковку, машина готова к использованию!
Единственное, что вам нужно подготовить - это внешний компрессор воздуха (поставка воздуха для пневматических питателей).
Пожалуйста, покупайте эту машину с уверенностью.
Наслаждайтесь своим автоматом!
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
