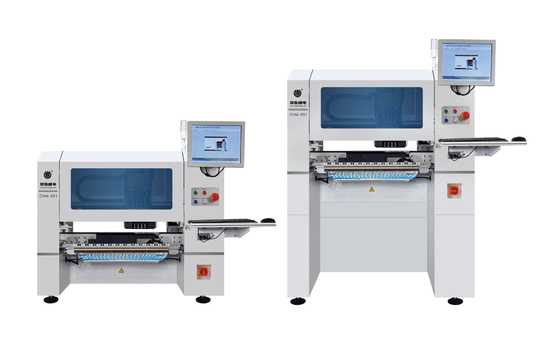

Гениальный.CHM-5514 головы SMT выбирать и поместить машину от Charmhigh
Сверхвысокая точность, высокая конфигурация, простая работа, сэкономить место.
Очень хорошо подходит для высокоточного прототипирования и малого производства с высокой стабильностью.
Описание:
Этот 4-головый CHM-551 предназначен для точности и простоты использования в производстве электроники, при этом его скорость не очень высока, фактическая скорость 8850 CPH.способен обрабатывать 0201 компоненты с замечательной точностью и прошел строгие испытания CPK.
Его компактный дизайн идеально подходит для прототипирования и малого и среднего производства.
Это один из самых продвинутых небольших монтажников на рынке.
CHM-551 SMT Pick and Place Machine (с автоматической сменой сопла) подходит для высокоточного прототипирования иэкономическое решение для сборки SMT.
CHM-551 Рабочее видео на Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
Упаковываем ЧМ-551 и готовы к отправке в Южную Африку:
https://www.youtube.com/watch?v=KBGGZVmYOzY
Скачать каталог CHM-551:Charmhigh CHM-551.pdf
Особенности машины
1.Тест CPK поддержки

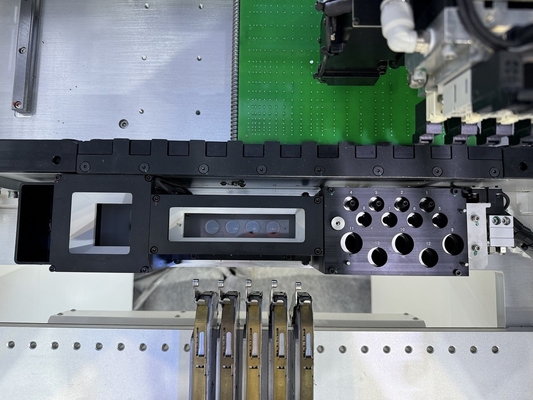

2. Автоматическая смена сопла (13 комплектов библиотеки сопла)
3.Тепловая компенсация
4. Автоматическая транспортировка
5Оптимальная скорость:11500CPH IPC9850:8850CPH
6. .....
Для получения дополнительных функций машины, пожалуйста, обратитесь к нашему менеджеру учетной записи
Список деталей CHM-551
| Положение |
Количество |
Положение |
Количество |
| Машина для подбора и размещения |
1 |
Пинцет |
1 |
| Стержни |
8 |
Внутренний шестиугольный ключик |
1 |
| Сборник инструментов |
1 |
Смазочное масло |
1 |
| Гарантийная карта |
1 |
Фильтр |
4 |
| Руководство пользователя |
1 |
Быстрый разъем |
1 |
| Отчет об испытаниях |
1 |
Подставка для мыши |
1 |
| Кисточка |
1 |
Кабель питания |
1 |
| Спецификации CHM-551 |
| Размеры |
1050 мм ((L) x1050 мм ((W) x 1360 мм ((H) / 885 мм |
| Вес |
260 кг и 310 кг |
| Силовое питание |
AC220V (50Hz, однофазный) 1,5kw |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
вакуумный насос |
| Количество монтируемой головки |
4 головы |
| Скорость установки |
11500CPH (оптимальный);IPC9850: 8850cph |
| Укрепление точности |
(XY) ± 0,05 мм;CPK≥1.0 |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 270 мм ((W) (стандарт);
600 мм ((L) x 350 мм ((W) (необязательно) |
| Изменение сопла |
Автоматическая замена сопла(13-ствольная библиотека сосудов) |
| Система управления |
Встроенный промышленный компьютер (Windows 7)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейся сервомоторами;
применение гибкого S-кривого ускорения и замедления
|
| Система передачи |

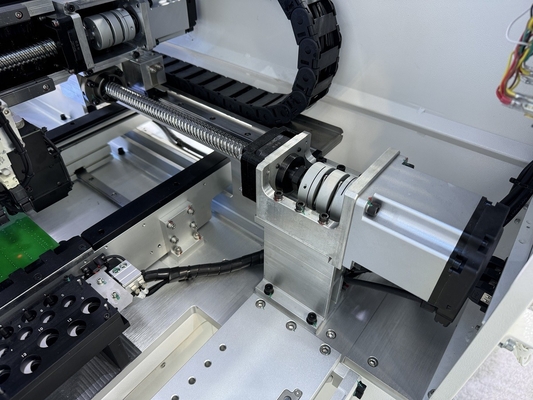

Шаровой винт + линейный гид |
| Система питания |
50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
Снимок камерой x4 (применимый размер компонента: 14mm×14mm);
IC camerax1 (применимый размер компонента: 25mm×25mm);
Маркировка камераx2 |
Подчеркнуть:
1. Автоматическая замена насадки, вам не нужно менять насадку вручную, очень удобно!
2Сильная система камеры зрения, обновленные камеры с более высокой точностью, IC placecd более точным, и минимум компонент 0201.
3С автоконвейером, построенной небольшой производственной линией SMT, освободите руки!
4Высокая конфигурация с умным программным обеспечением, более длительный срок службы, Charmhigh обеспечивают более прочную механическую часть.
Основные особенности:
4 головки, 50 кормовых стеков, сервомотор, автоконвейер PCB, шаровой винт,
Тепловая компенсация, 19-ствольная автоматическая смена сопла, 0201, испытание CPK сдано...
Монтаж IC с идеальным результатом, максимальная поддержка 25x25 мм размера IC, крошечный пич идеальная монтаж.

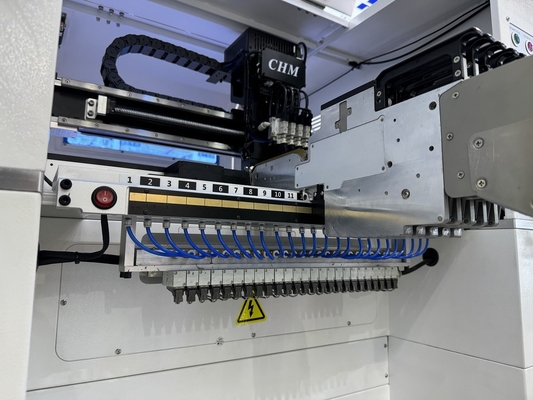

Одна сторона оснащена 25 слотами для питания, обе стороны вместе имеют 50 штук.
Подъемные питатели Yamaha (как электрические, так и пневматические питатели:
Очень стабильная с высокой точностью, лучшая модель с четырьмя головами в Китае.
Очаровательная SMT, заводская поставка, быстрая доставка.
Очаровательный, лучший бренд Chiense.
Рекомендую линию производства SMT:
Линия 1:
3040 принтер сварной пасты, CHM-551 SMD робот сбора и размещения, Т961 печь для повторного сбора
Линия 2:
Обратите внимание:
Машина для подбора и размещения полностью комплектована со всеми аксессуарами, включенными в упаковку, машина готова к использованию!
Единственное, что вам нужно подготовить - это внешний компрессор воздуха (поставка воздуха для пневматических питателей).
Пожалуйста, покупайте эту машину с уверенностью.
Наслаждайтесь своим автоматом!
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
