Маленькая и средняя экономическая производственная линия SMD для сборки печатных пластин ПОЛЬНО-АВТОМАТИЧЕСКАЯ СМТ-Машина для подбора и размещения Charmhigh CHM-551, CPK≥1.0
Высокая точность 4 головки Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA
Автоматизированная машина для подбора и размещения SMT, очень хорошая для производства небольших партий с высокой стабильностью
Введение:
Charmhigh CHM-551 - это четырехголовая высокоскоростная высокоточная автоматическая генеральная машина для подбора и размещения SMT с высококачественным конфигурационным механизмом и отличной производительностью,и его цена доступна.Он используется для исследований и разработок, а также для малого и среднего производства SMT и может быстро восстановить инвестиционные затраты. Независимо от того, производите ли вы небольшие партии или большие партии, это ваш лучший выбор.
Скачать каталог CHM-551:CHM-551 - Каталог.pdf

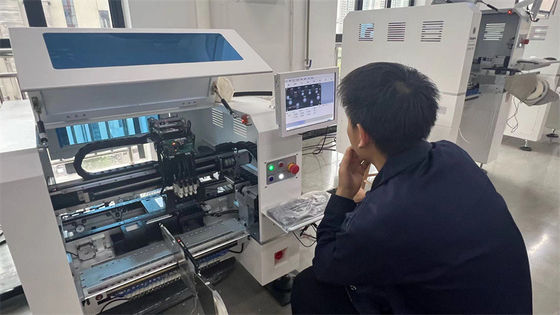

Рабочее видео CHM-551 от клиента:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
Установка CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
Основные моменты:
1. Поддержка теста CPK,CPK≥1.0, 0201 идеально
Сильная система камеры зрения, обновленные камеры с более высокой точностью, более точные IC placecd и минимум компонент 0201.
2. Автоматическая смена сопла (13 комплектов библиотеки сопла)
Автоматическая замена сопла, вам не нужно менять сопла вручную, очень удобно!
3Тепловая компенсация
4Автоматическая транспортировка ПКБ
С автоконвейером на ПКБ, построенной небольшой производственной линией SMT, освободите руки!
5Оптимальная скорость:11500CPH; IPC9850:8850CPH
При такой скорости вы можете выполнять работу среднего объема, с отличной стабильностью, работая 15 часов в день
6. СПрограммное обеспечение Марта, поддержка ИИ.
Быстрое программирование, простое управление, быстрый старт всего 1 час.
| Спецификации CHM-551 |
| Размеры |
1050 мм ((L) x1050 мм ((W) x 885 мм ((H) / с основанием: 1360 мм |
| Вес |
200 кг / с основанием: 310 кг |
| Силовое питание |
AC220V (50Hz, однофазный) 1,5kw |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
вакуумный насос |
| Количество монтируемой головки |
4 головы |
| Скорость установки |
11500CPH (оптимальный);IPC9850: 8850cph |
| Укрепление точности |
(XY) ± 0,06 мм; CPK≥1.0 |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 270 мм ((W) (стандарт);
600 мм ((L) x 350 мм ((W) (необязательно) |
| Изменение сопла |
Автоматическая смена сопла (библиотека сопла с 13 отверстиями) |
| Система управления |
Встроенный промышленный компьютер (Windows)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейся сервомоторами;
применение гибкого S-кривого ускорения и замедления
|
| Система передачи |
Шаровой винт + линейный гид |
| Система питания |
50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм
(также подходит для IC подноса и кормильца с палочкой) |

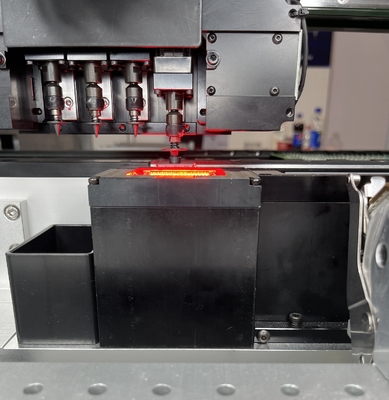

| Система зрения |
Снимок камерой x4 (применимый размер компонента: 14mm×14mm);
IC camerax1 (размер компонента применим:25 мм × 25 мм);
Маркировка камераx2 |

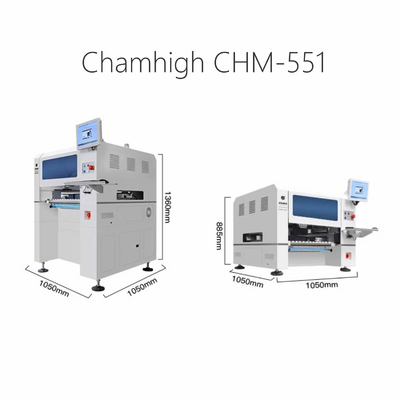

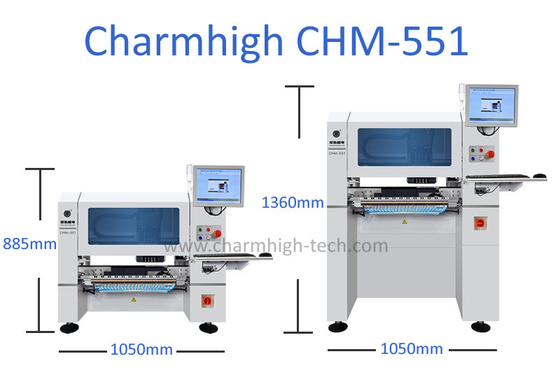

У нас есть два типа для CHM-551, один настольный, другой вертикальный, вы можете выбрать один из них.
Примечание: база должна быть установлена на нашей фабрике перед отправкой!
Твердая машина с красивым внешним видом:
Работа с универсальными стандартными кормильцами Yamaha ((покупка отдельно):
Система питания: с использованием электрического/пневматического питателя Yamaha, который экономичен и стабилен.
Вибрационный кормильщик ((палочный кормильщик): поддерживает питание трубчатого компонента.
Вариант:
1. 8 мм/ 12 мм/ 16 мм/ 24 мм/ 32 мм/ 44 мм электрический питатель
2. 8x4 мм / 12 мм / 16 мм / 24 мм / 32 мм / 44 мм пневматический питатель CL
3Вибрационный кормильник
Список деталей CHM-551
| Положение |
Количество |
Положение |
Количество |
| Машина для подбора и размещения |
1 |
Пинцет |
1 |
| Стержни |
8 |
Внутренний шестиугольный ключик |
1 |
| Сборник инструментов |
1 |
Смазочное масло |
1 |
| Гарантийная карта |
1 |
Фильтр |
4 |
| Руководство пользователя |
1 |
Быстрый разъем |
1 |
| Отчет об испытаниях |
1 |
Подставка для мыши |
1 |
| Кисточка |
1 |
Кабель питания |
1
|
CHM-551CPK≥1.0, так что такое обнаружение CPK?
CPK относится к индексу способностей процесса, это мера того, насколько последовательна и точна машина для подбора и размещения в своем производстве,Если CPK высокий, это означает, что машина действительно хороша в размещении компонентов именно там, где они должны быть.и может быть больше ошибок в процессе сборкиЯ.t говорит нам, насколько стабильно качество машины во время производства.
CPK < 1: низкий
1 ≤ CPK < 1.33: нормальный
CPK ≥ 1.33Отлично.
Вкратце: CPK - это показатель того, насколько последовательна и точна машина для подбора и размещения в процессе производства.
Charmhigh CHM-551 высокая обратная связь от клиента:
Charmhigh SMT, заводские поставки, профессиональный производитель, быстрая доставка.
Очаровательный, лучший бренд Chiense.
Чармхай новый промышленный парк завод, исследовательский и производственный парк
Обратите внимание:
Машина для подбора и размещения полностью комплектована со всеми аксессуарами, включенными в упаковку, машина готова к использованию!
Единственное, что вам нужно подготовить - это внешний компрессор воздуха (доставка воздуха для питателей, вакуум головы, поддержка PCB, библиотека автоматической замены сопла...).
Пожалуйста, покупайте эту машину с уверенностью.
Наслаждайтесь своим автоматом!
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
