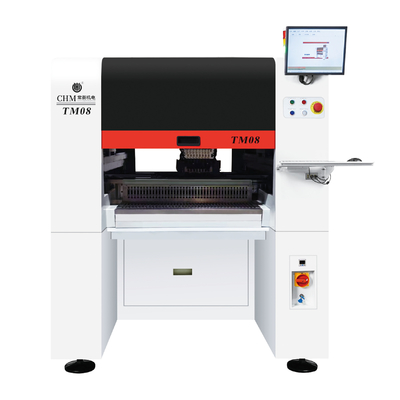

Идеально.Высокая скорость Высокая точность В линию8 голов 80 кормильщиков SMT машина для подбора и размещения Charmhigh TM08
Машина для производства ПКБ, полностью автоматическая линия сборки ПКБ, лучшее качество в Китае, лучший бренд Chiense Charmhigh
1Номер модели: TM08
2Марка: Charmhigh
3Основная конфигурация:Полная автоматическая линейка + автоматическая доставка ПКБ + 8 голов 80 питателей + обнаружение CPK + сервомотор Panasonic + двойная ось Y + автоматическая замена сопла + 11 камер + THK шруб для шлифования +Тепловая компенсация + оптимальная скорость: 35000CPH
4. Питатель: Питатель Fuji Electric (покупка отдельно)
5Площадь ПКБ (2 варианта):600 мм ((L) * 350 мм ((W) / 1200 * 350 мм (необязательно)
6. В комплекте с компьютером и клавиатурой и мышью с системой Windows
7Компонент: 0201/ 0402 / 0603-5050/ диод/ триод/ SOP/ QFP/ QFN/ BGA/ LED... до максимум 36*36 мм IC
8Размеры:1280 (L) * 1580 (W) * 1500 (H) мм, AC220V (50hz, однофазный)
9Время выполнения: 3-5 рабочих дней
10. Доставка: морским путем / подборка из нашей фабрики непосредственно / отправка на склад Китая
11Способ оплаты: банковский перевод (T/T)
12Опаковка: фанера
Канал Charmhigh на YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Каталог Charmhigh TM08 скачать с: TM08 - Каталог.pdf
Параметры Charmhigh TM08:
| Размеры |
1280мм ((Л) х1580мм ((В) х1500мм ((H) |
| Вес |
1450 кг |
| Силовое питание |
AC220V (50Hz, однофазный), 3,5 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Встроенный вакуумный насос |
| Количество монтируемой головки |
8 |
| Скорость установки |
35000 лошадиных сил в час (оптимально) |
| Укрепление точности |
± 0,05 мм CPK≥1.0 |
| Высота компонента |
≤ 12 мм |
| Тип компонента |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
450 мм ((L) x 350 мм ((W) (стандарт);
1200 мм ((L) x 350 мм ((W) (необязательно) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка, поддерживающее устройство PCB |
| Изменение сопла |
Автоматическая замена насадки (библиотека насадки с 31 отверстием) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
с монитором, клавиатурой и мышью |

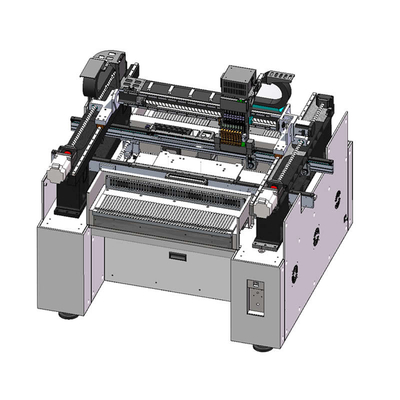

| Система привода |
оси X&Y, приводящейсяСервомоторы Panasonic A6 (ось Y с двойными двигателями);
применение гибкого S-кривого ускорения и замедления
|
| Система передачи |
Ось X&Y с заземляющим винтом и глухим линейным проводником
(ось Y с двойными винтами) |
| Система питания |
80 NXT 8 мм стандартных кормовых стеков
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
Fly camerax8 (применимый размер компонента: 16mmx16mm);
IC camerax1 (применимый размер компонента: 36mmx36mm);
Маркировка камераx2 |
Список частей:
| Положение |
Количество |
Положение |
Количество |
| TM08 Машина для подбора и размещения |
1 |
Смазочное масло |
1 |
| Стержни |
8 |
Фильтр |
4 |
| Сборник инструментов |
1 |
Быстрый разъем |
1 |
| Гарантийная карта |
1 |
Подставка для мыши |
2 |
| Руководство пользователя |
1 |
Кабель питания |
2 |
| Отчет об испытаниях |
1 |
Клавиатура |
1 |
| Кисточка |
1 |
Подставка для мыши |
1 |
| Пинцет |
1 |
ЖК |
1 |

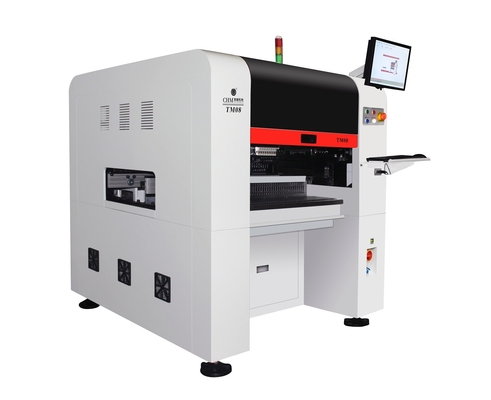

Charmhigh TM08, 8-головый 80-кормильщик:
Charmhigh TM08: обнаружение CPK прошло,TM08:CPK≥1.0,высокоточная модель:
Что такое обнаружение CPK?
CPK относится к индексу способностей процесса, это мера того, насколько последовательна и точна машина для подбора и размещения в своем производстве,Если CPK высокий, это означает, что машина действительно хороша в размещении компонентов именно там, где они должны быть.и может быть больше ошибок в процессе сборкиЯ.t говорит нам, насколько стабильно качество машины во время производства.
CPK < 1: низкий
1 ≤ CPK < 1.33: нормальный
CPK ≥ 1.33Отлично.
Вкратце: CPK - это показатель того, насколько последовательна и точна машина для подбора и размещения в процессе производства.
Образец:
Прямая поставка из фабрики Charmhigh:
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
