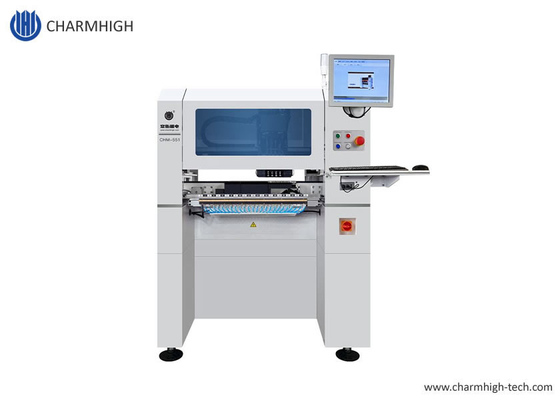

Сверхвысокая точность 4 головы SMT выбирать и разместить машину CharmhighCHM-551CPK≥1.0
Высокая конфигурация, сэкономить место, очень хорошо для небольшой серии производства с высокой стабильностью.
Обновленная модель Genius маленькаяCHM-551 (с базой)Высокоточный шаровой винт
Автоматический конвейер PCB, 50 кормильщиков 4 головы SMT подбирать и размещать робот
CHM-551 SMT Pick and Place Machine (с автоматической сменой сопла) для серийного производства SMT.
Поддержка тестов CPK.Экономическое решение для сборки SMT.
Особенности машины
1. Поддержка теста CPKCPK≥1.0
2. Автоматическая смена сопла (13 комплектов библиотеки сопла)
3Тепловая компенсация
4. Автоматическая транспортировка
5Оптимальная скорость:11500CPH; IPC9850:8850CPH
6. .....
Для получения дополнительных функций машины, пожалуйста, обратитесь к нашему менеджеру учетной записи
CHM-551 Рабочее видео от клиента на Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551 установка 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
Установка CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| Спецификации CHM-551 |
| Размеры |
1050 мм ((L) x1050 мм ((W) x 1360 мм ((H) |
| Вес |
310 кг - с основанием |
| Силовое питание |
AC220V (50Hz, однофазный) 1,5kw |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
вакуумный насос |
| Количество монтируемой головки |
4 головы |
| Скорость установки |
11500CPH (оптимальный);IPC9850: 8850cph |
| Укрепление точности |
(XY) ± 0,05 мм;CPK≥1.0 |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 270 мм ((W) |
| Изменение сопла |
Автоматическая смена сопла (библиотека сопла с 13 отверстиями) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейся сервомоторами;
применение гибкого S-кривого ускорения и замедления
|
| Система передачи |
Шаровой винт + линейный гид |
| Система питания |
50 8 мм стандартныйЯмахапневматическийэлектрический питательсборки
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
Снимок камерой x4 (применимый размер компонента: 14mm×14mm);
IC camerax1 (размер компонента применим:36mm×36 мм);
Маркировка камераx2 |

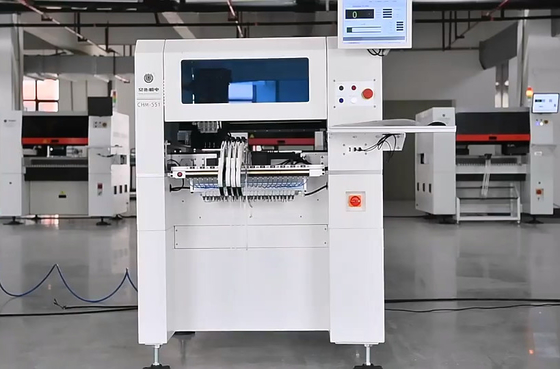

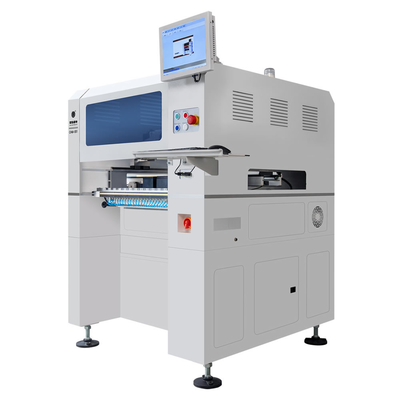

CHM-551 новый вид, окно просмотра добавлено.
Основные особенности:
4 головки, 50 кормовых стеков, сервомотор, автоконвейер PCB, шаровой винт,
Тепловая компенсация, 19-ствольная автоматическая смена сопла, 0201, испытание CPK сдано...
Работа с электрическими питателями Yamaha и пневматическими вместе.
Монтаж IC с идеальным результатом, максимальная поддержка 36x36 мм размера IC, крошечный пич идеальная установка.
Очаровательный SMT, заводские поставки, быстрая доставка.
Очаровательный, лучший бренд Chiense.

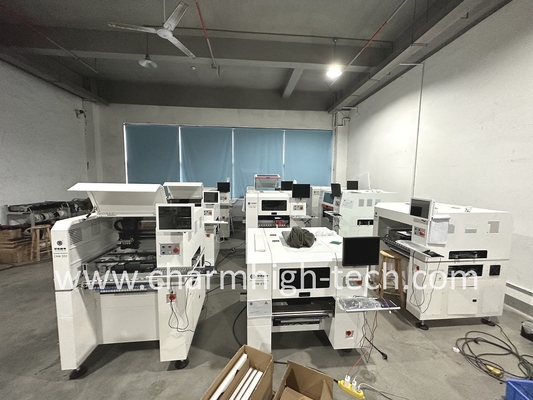

Наш завод:
Рекомендую линию производства SMT:
3250 принтер для сварки пасты--- конвейер--- CHM-551 две единицы--- конвейер---печь для обратного притока
Список деталей CHM-551
| Положение |
Количество |
Положение |
Количество |
| Машина для подбора и размещения |
1 |
Пинцет |
1 |
| Стержни |
8 |
Внутренний шестиугольный ключик |
1 |
| Сборник инструментов |
1 |
Смазочное масло |
1 |
| Гарантийная карта |
1 |
Фильтр |
4 |
| Руководство пользователя |
1 |
Быстрый разъем |
1 |
| Отчет об испытаниях |
1 |
Подставка для мыши |
1 |
| Кисточка |
1 |
Кабель питания |
1 |
Обратите внимание:
Машина для подбора и размещения полностью комплектована со всеми аксессуарами, включенными в упаковку, машина готова к использованию!
Единственное, что вам нужно подготовить - это внешний компрессор воздуха.
Пожалуйста, покупайте эту машину с уверенностью.
Наслаждайтесь своим автоматом!
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
