Идеально и экономично4 головки, 50 питателейАвтомат установки компонентов на печатные платы 220 В
CHM-650 SMT Pick and Place Machine, подходит для точного мелкосерийного производства SMT
с автоматической сменой сопел, нет необходимости менять сопла вручную, работает с универсальными питателями Yamaha
Рабочее видео на YouTube:
CHM-650 установка 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 смешанная установка:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Рабочее видео CHM-650 от болгарского клиента:
https://www.youtube.com/watch?v=50mu2rlPrrc

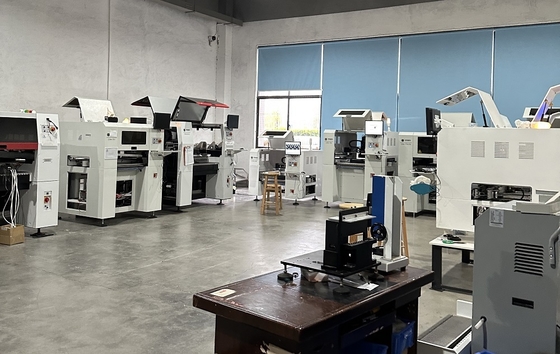

Реальный снимок робота CHM-650 с 4 головками на заводе:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Технические характеристики CHM-650 |
| Размеры |
1280 мм (Д) x 1190 мм (Ш) x 1050 мм (В) |
| Вес |
310 кг |
| Питание Питание |
AC220V (50 Гц, 1 фаза), 2,1 кВт |
| Подача воздуха |
0,5 МПа ~ 0,7 МПа |
| Генерация вакуума |
Вакуумный генератор |
| Монтажная головка |
4 головки |
| Скорость монтажа |
9000cph (оптимально) |
| Точность монтажа |
(XY) ±0,05 мм; CPK≥1.0 |
| Точность управления |
5μm |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA и т. д.
(резистор/конденсатор/диод/триод/светодиод/IC и т. д.)
|
| Толщина печатной платы |
0,6 мм ~ 3,5 мм |
| Размер печатной платы |
400 мм (Д) x 350 мм (Ш) |
| Передача печатной платы |
Автоматическая конвейерная система с 3 секциями |
| Смена сопел |
Автоматическая смена сопел (библиотека сопел на 19 отверстий) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
оснащен монитором, клавиатурой и мышью
|
| Система привода |
Оси X и Y приводятся в движение серводвигателями; используется гибкое S-образное ускорение и замедление |
| Система передачи |
Шариковый винт + линейная направляющая |

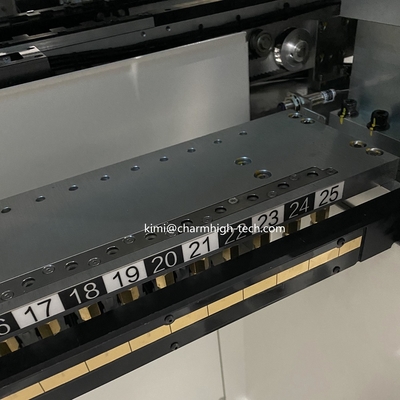

| Система подачи |
50 стандартных пневматических/электрических слотов для питателей Yamaha 8 мм
(также подходит для лотков для микросхем и ленточных питателей)
|
| Система технического зрения |
Камера моментального снимка x4 (применимый размер компонента: 16 мм x 16 мм);
IC камера x1 (применимый размер компонента: 36 мм x 36 мм);
Mark камера x2
|

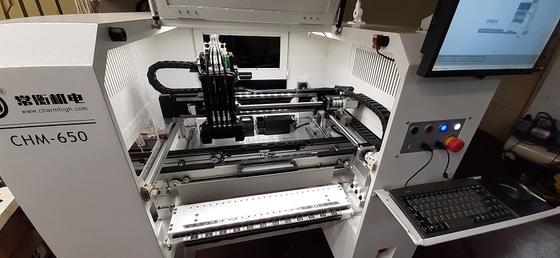

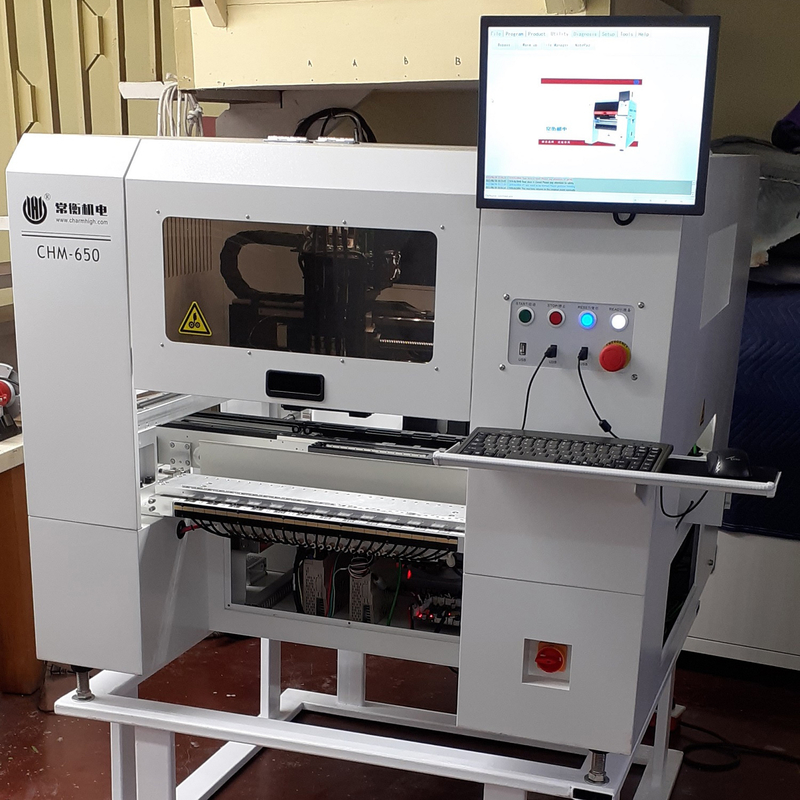

CHM-650 небольшая и высокоточная машина для установки компонентов SMT, поддержка массового производства 0201:
Основные моменты:
1. Автоматическая смена сопел, вам не нужно менять сопла вручную, очень удобно!
2. Мощная система камер технического зрения, обновленные камеры с более высокой точностью, IC устанавливаются более точно, и минимальный компонент 0201.
3. Высокая конфигурация с интеллектуальным программным обеспечением, более длительный срок службы, Charmhigh обеспечивает более прочную механическую часть.
Работа с универсальными стандартными питателями Yamaha (приобретаются отдельно):
Опция:
1. Электрический питатель 8 мм/12 мм/16 мм/24 мм/32 мм/44 мм
2. Пневматический питатель 8x4 мм / 12 мм/16 мм/24 мм/32 мм/44 мм
3. Вибрационный питатель
Отзывы клиентов:
Рекомендация по небольшой и высокоточной и экономичной производственной линии SMT:
Charmhigh, ведущий китайский бренд.
Пожалуйста, обратите внимание:

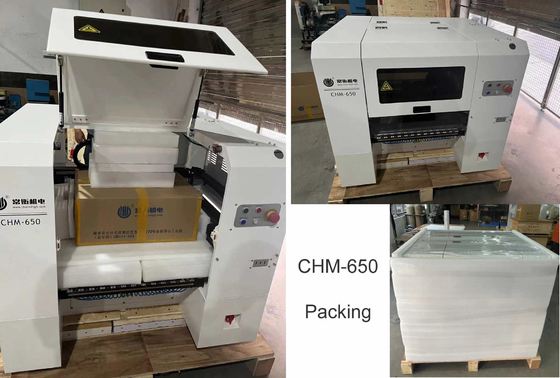

Автомат установки компонентов поставляется в комплекте со всеми аксессуарами, включенными в комплект, машина готова к использованию!
Единственное, что вам нужно подготовить, это внешний воздушный компрессор (подача воздуха для питателей, автоматическая смена сопел, вакуумная головка, ограничитель печатной платы...)
Пожалуйста, приобретайте эту машину с уверенностью. Наслаждайтесь своей машиной для установки компонентов!
Обслуживание и гарантия:
На всю машину предоставляется гарантия сроком на 1 год с момента покупки и пожизненное обслуживание.
Мы всегда предоставляем запасные части для машины, прямые поставки с завода с гарантией.
Мы предоставляем онлайн-поддержку по вопросам и ответам, а также поддержку по устранению неполадок и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина на 100% хорошо протестирована перед отправкой.
