Charmhigh CHM-650 Advanced SMT Pick and Place Machine 4 головы 50 подающих устройств
CHM-650 Основные характеристики:
1Номер модели: CHM-650
2Марка: Charmhigh
3. Основная конфигурация: тип рабочего стола + автоматическая доставка ПКБ + 4 головы 50 питателей + сервомотор Panasonic + автоматическая смена сопла + шаровой винт + линейный рельс + 7 камер + обновленное умное программное обеспечение
4. Кормильщик: 2 варианта: электрокормильщик Yamaha / пневматический кормильщик (кормильщики покупают отдельно)
5Максимальная площадь PCB: 400*350 мм; Максимальная высота компонента: 12 мм
6. В комплекте с компьютером и клавиатурой и мышью с системой Windows
7Компонент: 0201, 0402-5050, SOP, QFN, TQFP, BGA и т.д.

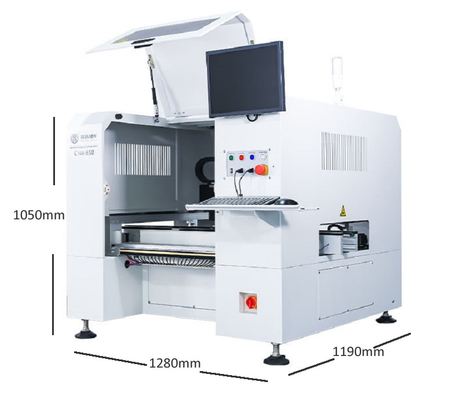

8Размер: 1280 ((L) * 1190 ((W) * 1050 ((H) мм, AC220V (50/60Hz)
9Время выполнения: 3-5 рабочих дней
10. Доставка: поездом / по воздуху / по морю / забрать из нашей фабрики непосредственно / отправить на склад Китая
11Способ оплаты: банковский перевод (T/T)
12Опаковка: фанера
Рабочее видео на YouTube:
Установка CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Установка смеси CHM-650
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Рабочее видео CHM-650 от болгарского клиента:
https://www.youtube.com/watch?v=50mu2rlPrrc
Настоящий снимок CHM-650 4 головы выбирать и разместить робот на заводе:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Спецификации CHM-650 |
| Размеры |
1280мм ((L) x1190мм ((W) x1050мм ((H) |
| Вес |
310 кг |
| СилаПоставки |
AC220V (50Hz, 1 фаза), 2,1 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Вакуумный генератор |
| Главная установка |
4 головы |
| Скорость установки |
9000 лошадей в час (оптимально) |
| Укрепление точности |
(XY) ±0,05 мм;CPK≥1.0 |
| Точность управления |
5 мкм |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.)
|
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
400 мм ((L) x 350 мм ((W) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка |
| Изменение сопла |
Автоматическая замена сопла (библиотека сопла с 19 отверстиями) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
с монитором, клавиатурой и мышью
|
| Система привода |
оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления |
| Система передачи |
Шаровой винт + линейный гид |
| Система питания |
50 слотов для пневматического/электрического питания Yamaha 8 мм
(также подходит для IC подноса и кормильца с палочкой)
|
| Система зрения |
Снимок камерыx4 (размер компонента применим:16 мм х 16 мм);
IC camerax1 (размер компонента применим:36 мм х 36 мм);
Маркировка камераx2
|
Особенностьf Машина для монтажа CHM-650 SMT
- Операция проста и понятна с китайским интерфейсом работы.
- Оснащен системой CCD позиционирования, автоматической компенсацией позиционирования зрения, коррекцией отклонения от платы.
- Сверхразмерный грузоподъемный ход подходит для печатных плат различных размеров.
- Бесконтактный высокоскоростной впрыск обеспечивает непрерывное движение распределительной головки и высокую эффективность.
- Использование впрысков обеспечивает высокую надежность и последовательность подачи, а также высокую производительность и использование материалов
- Мониторинг количества клея в режиме реального времени, автоматическое уведомление о низком количестве клея
- Конфигурировать промышленную систему управления с высокоскоростным SSD большой емкости, высокоскоростным доступом для обеспечения скорости ответа системы

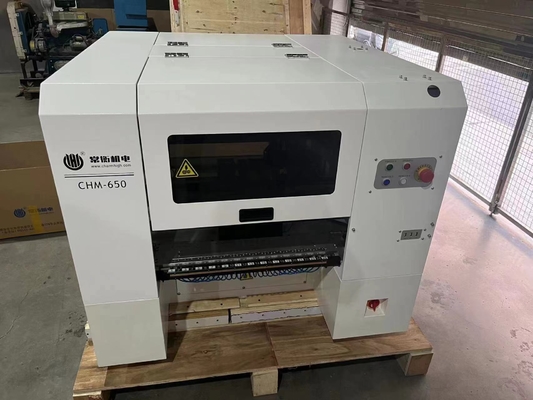

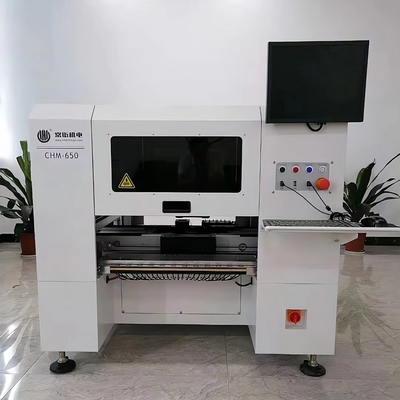

100% настоящие фотографии:
Каждая сторона 25 штук кормильщиков, в общей сложности 50 штук ленточных кормильщиков поддерживается: (Yamaha электрический кормильщик + пневматический оба подходящие)
8/12/16/24/32/44mm кормильщик, палочка кормильца, IC поднос поддерживается, эти части должны быть куплены отдельно.

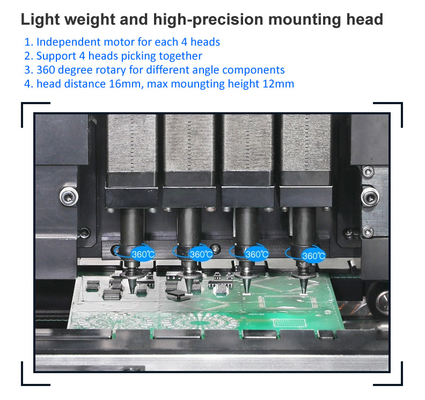

4 головки с Samsung Nozzles:
Обратите внимание:
Машина подбирает и ставит в комплекте со всеми аксессуарами, включенными в упаковку.
Вы должны приобрести кормильщики отдельно и должны подготовить компрессор с трубой внешнего диаметра 10 мм (доставка воздуха для кормильщиков, ANC, перекрытие PCB...)
Вставка трубы на заднюю часть машины.
Пожалуйста, покупайте эту машину с уверенностью.
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части машин, завод надежное прямое поставки.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Каждая машина на 100% протестирована до отправки.
