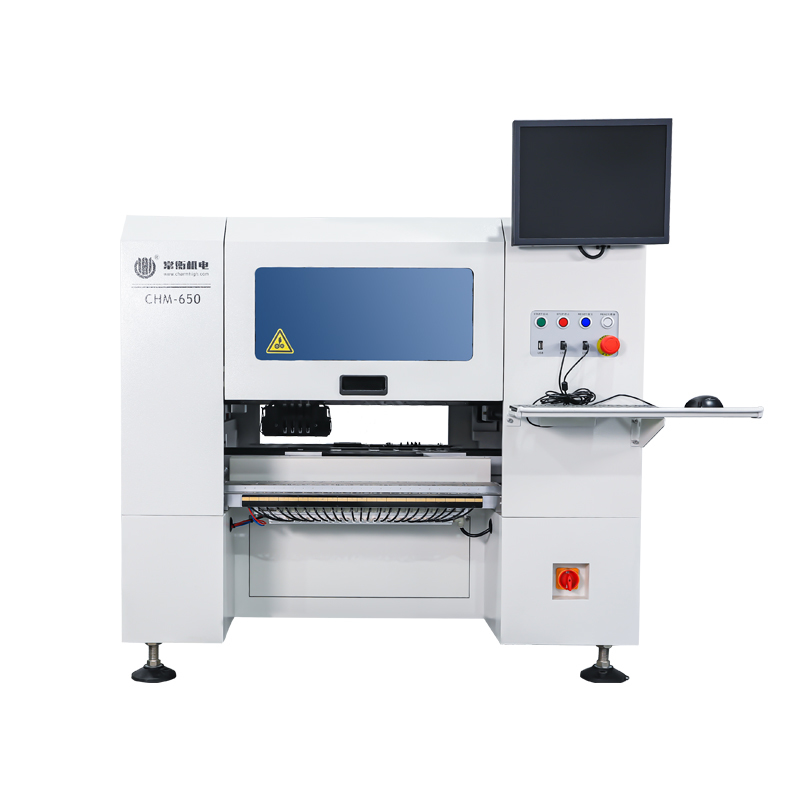

4 головки 50 питателей Настольная машина для монтажа CHM-650 SMT Pick and Place
Для высокоточного мелкосерийного производства, идеально подходит для массового производства 0201
Автоматическая смена сопел, работа с универсальными питателями Yamaha
Модель: CHM-650

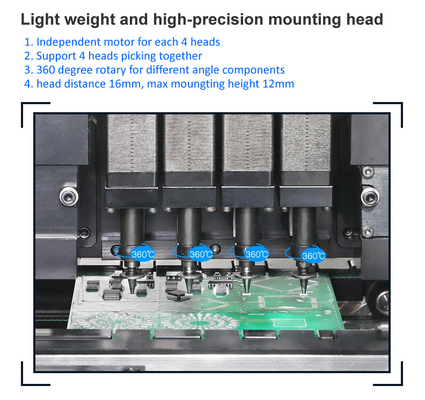

*4 монтажные головки с автоматическим устройством смены сопел
*Поддержка 50 пневматических и электрических питателей Yamaha
*Более высокая конфигурация с высокой точностью, поддержка 0201
*Поставляется с компьютером (монитор, клавиатура, USB-мышь)

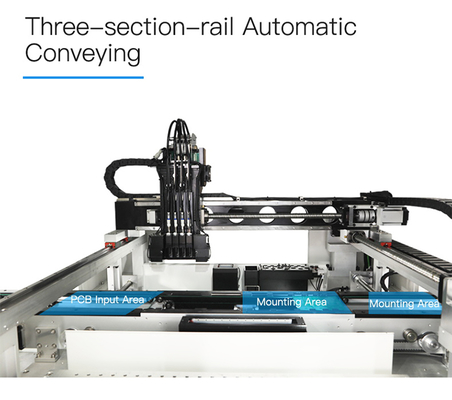

*Прочная механика, 3-секционная автоматическая подача печатных плат, экономия места
Рабочее видео на YouTube:
Монтаж CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Смешанный монтаж CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Рабочее видео CHM-650 от болгарского клиента:
https://www.youtube.com/watch?v=50mu2rlPrrc
Реальный снимок робота для установки компонентов CHM-650 с 4 головками на заводе:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Технические характеристики CHM-650 |
| Размеры |
1280 мм (Д) x 1190 мм (Ш) x 1050 мм (В) |
| Вес |
310 кг |
| Питание Питание |
AC220V (50 Гц, 1 фаза), 2,1 кВт |
| Подача воздуха |
0,5 МПа ~ 0,7 МПа |
| Генерация вакуума |
Вакуумный генератор |
| Монтажная головка |
4 головки |
| Скорость монтажа |
9000cph (оптимально) |
| Точность монтажа |
(XY) ±0,05 мм; CPK≥1.0 |
| Точность управления |
5μm |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA и т. д.
(резистор/конденсатор/диод/триод/светодиод/IC и т. д.)
|
| Толщина печатной платы |
0,6 мм ~ 3,5 мм |
| Размер печатной платы |
400 мм (Д) x 350 мм (Ш) |
| Передача печатной платы |
3-секционная автоматическая конвейерная система |
| Смена сопел |
Автоматическая смена сопел(библиотека сопел на 19 отверстий) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
оснащен монитором, клавиатурой и мышью
|
| Система привода |
Оси X&Y приводятся в движение серводвигателями; используется гибкое S-образное ускорение и замедление |
| Система передачи |
Шариковый винт + линейная направляющая |
| Система подачи |
50 слотов для стандартных пневматических/электрических питателей Yamaha 8 мм
(также подходит для лотков для микросхем и питателей-штативов)
|
| Система технического зрения |
Камера моментального снимка x4 (применимый размер компонента: 16 мм x 16 мм);
IC камера x1 (применимый размер компонента: 36 мм x 36 мм);

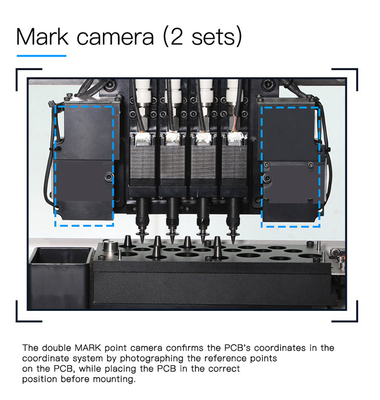

Маркировочная камера x2
|
Простое программирование файлов:
Основные моменты:
1. Автоматическая смена сопел, вам не нужно менять сопло вручную, очень удобно!
2. Мощная система камер технического зрения, более высокая точность, более точное размещение микросхем и минимальный компонент 0201:
3. Высокая конфигурация, длительный срок службы, Charmhigh обеспечивает прочную механику.
Работа с универсальными стандартными питателями Yamaha:
Опция:
1. Электрический питатель 8 мм/12 мм/16 мм/24 мм/32 мм/44 мм
2. Пневматический питатель 8x4 мм / 12 мм/ 16 мм/ 24 мм/ 32 мм/ 44 мм
3. Вибрационный питатель
Charmhigh SMT, заводская поставка, быстрая доставка:
100% высокая обратная связь от клиентов:
Пожалуйста, обратите внимание:
Машина для установки компонентов поставляется в комплекте со всеми аксессуарами, включенными в комплект, машина готова к использованию!
Единственное, что вам нужно подготовить, — это внешний воздушный компрессор (подача воздуха для питателей, вакуума головки, ANC, упора печатной платы...).
Пожалуйста, приобретайте эту машину с уверенностью. Наслаждайтесь своей машиной для установки компонентов!
Обслуживание и гарантия:
На всю машину предоставляется гарантия сроком на 1 год с момента покупки и пожизненное обслуживание.
Мы всегда предоставляем запасные части для машины, прямая поставка с завода с гарантией.
Мы предоставляем онлайн-поддержку по вопросам и ответам, а также поддержку по устранению неполадок и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание. Каждая машина на 100% хорошо протестирована перед отправкой.
