6 голов SMT-машина для подбора и размещения Charmhigh TC06Интегрированная платформа из чугуна
Компактное и высокоточное решение SMT, лучше всего подходит для 01005 и деталей с тонкой шиной
Лучшая машина для подбора и размещения для новичков

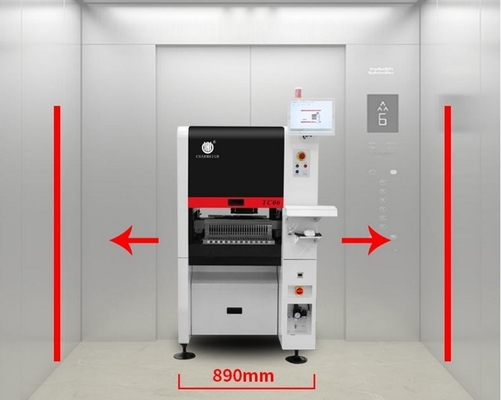

Машина Charmhigh TC06 SMT pick & place предлагает надежную сборку PCB с точным размещением, легкой эксплуатацией и доступной ценой для производителей электроники.Он обрабатывает сложные PCB сборки с точностьюШирина 890 мм, подходит для большинства лифтов.
Он имеет интегрированную литую железную платформу, работающую очень стабильно. так что мини-компонент поддержки 010015 с идеальным результатом монтажа. идеальная скорость 27800 CPH.

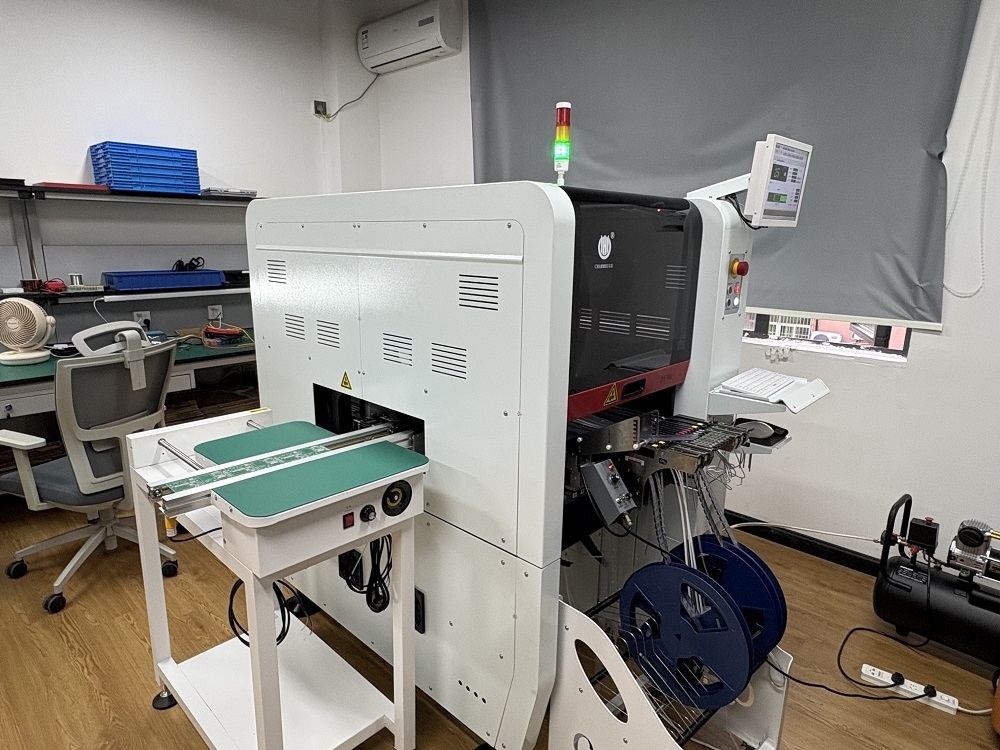

Charmhigh TC06 идеально подходит для начинающих и профессионалов, которым нужна надежная машина для сборки печатных плат с тонкими компонентами и высокой эффективностью.
TC06 Основные характеристики:
1Номер модели: TC06
2Марка: Charmhigh

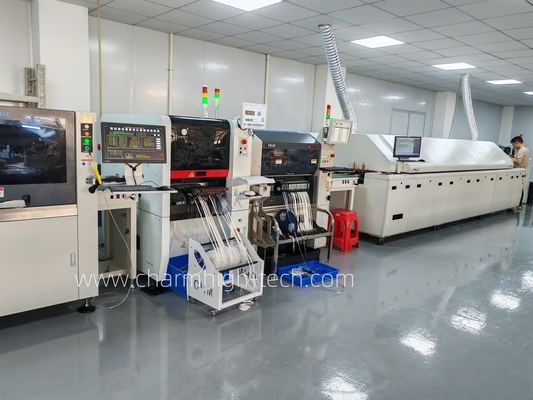

3Основная конфигурация:Полная автоматическая линия + автоматическая доставка ПКБ + 6 голов 50 кормов +(xy) +30μm,CPK>1.0 + ось X&Y, приводящаяся сервомотором Panasonic + автоматическая смена сопла + 9 камер + заземляющий винт и линейные проводники +Тепловая компенсация + оптимальная скорость: 27800CPH
4. Питатель: Питатель Fuji Electric (покупка отдельно)
5Площадь ПКЖ: 350 мм ((Л) * 300 мм ((В)
6. В комплекте с компьютером и клавиатурой и мышью с системой Windows
7Компонент: 01005/ 0201/ 0402 / 0603-5050/ диод/ триод/ SOP/ QFP/ QFN/ BGA/ LED... до максимум 36*36 мм IC
8Размеры: 890 (L) * 1450 (W) * 1500 (H) мм, AC220V (50hz, однофазный); Чистое вес: 900kg
9Время выполнения: 5-7 рабочих дней
10. Доставка: морским путем / подборка из нашей фабрики непосредственно / отправка на склад Китая
11Способ оплаты: банковский перевод (T/T)
12Опаковка: фанера
Параметры TC06 Charmhigh:
| Размеры |
890мм ((L) x1450мм ((W) x1500мм ((H)
|
| Вес |
900 кг |
| Силовое питание |
AC220V (50Hz, однофазный), 3 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Встроенный вакуумный насос |
| Количество монтируемой головки |
6 |
| Скорость установки |
27800 лошадей в час (оптимально) |
| Укрепление точности |
(xy) + 30μm, CPK≥1.0 |
| Высота компонента |
≤ 12 мм |
|
Тип компонента
Диапазон компонентов
|
- Резисторный конденсатор исключен, цилиндрический диод, алюминий
конденсатор, SOT, SOP, QFP, QFN, BGA и т.д.
- Дюймовый размер.от 01005 до 36*36 мм, и монтаж больших компонентов
|
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 300 мм ((W) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка, поддерживающее устройство PCB |
| Изменение сопла |
Автоматическая замена сопла (библиотека сопла с 19 отверстиями) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейсяСервомоторы Panasonic
|
| Система передачи |
Заземляющие винты + линейные проводники |
| Система питания |
50 NXT 8 мм стандартных кормовых стеков
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
"Летающая камера" x 6 (применимый размер компонента: 16mmx16mm);
Камера IC x 1 (применимый размер компонента: 36mmx36mm);
Маркировка камеры x 2 |
Канал Charmhigh на YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 Рабочее видео, установка 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 работают вместе: https://www.youtube.com/watch?v=x7ChkUV0HG4
Каждая сторона 25 единиц питателей, в общей сложности 50 единиц ленточных питателей поддерживается: (NXT электрический кормильщик)
8/12/16/24/32/44/56mm кормильщик, вибрационный кормильщик, поддерживается IC поднос, покупается отдельно.
Автоматическая замена сопла: (19-отрывная библиотека)
Отзывы клиентов, хорошие для начинающего бизнеса:
Список частей:
| Положение |
Количество |
Положение |
Количество |
| TC06 Машина для подбора и размещения |
1 |
Смазочное масло |
1 |
| Стержни |
8 |
Фильтр |
4 |
| Сборник инструментов |
1 |
Быстрый разъем |
1 |
| Гарантийная карта |
1 |
Подставка для мыши |
2 |
| Руководство пользователя |
1 |
Кабель питания |
2 |
| Отчет об испытаниях |
1 |
Клавиатура |
1 |
| Кисточка |
1 |
Подставка для мыши |
1 |
| Пинцет |
1 |
ЖК |
1 |
Обратите внимание:
Машина подбирает и ставит в комплекте со всеми аксессуарами, включенными в упаковку,Вы должны приобрести питатели отдельно и должны подготовить компрессор с трубой внешнего диаметра 10 мм (поставка воздуха для питателей, вакуум головы, пробку PCB...), вставляя трубу на заднюю сторону машины.
Пожалуйста, покупайте эту машину с уверенностью.
Зачем выбрать Чармхай?
1Профессиональный дизайн и свободное место.
2Удобная для пользователя операция, не требуется профессиональный инженер SMT, устройство начального уровня
3Одна машина - интегрированная работа, не требуется дополнительный насос или ПК или любое вспомогательное оборудование.
4. экономически эффективный, сократить расходы на владение профессиональной полностью автоматической производственной линии SMT.
5. Это очень удобно, чтобы изменить замену машины, легко исправить самостоятельно.
6Международный экспресс с обслуживанием от двери к двери, доставка в 6-8 рабочих дней.
7Особенно для лабораторных исследований и разработок, для защиты собственного дизайна и патента.
8Одна машина, равная 5 сотрудникам по сварке, гораздо эффективнее, чем ручная работа, легко управлять и экономить.
9Charmhigh - это заводская поставка, все наши детали машины исследованы и изготовлены самими собой.
10. Charmhigh является профессиональным производителем SMT Pick and Place машины с, первый p&p выпущен в 2011 году. Все программное обеспечение исследованы самими собой, обеспеченное хорошее послепродажное обслуживание.
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
