Подробная информация о продукте:
|
Головы: | 6pcs (приходит с автоматическим изменением сопла (библиотека сопла 19-hole) | максимальный размер pcb: | 400mm (l) x350mm (w) |
---|---|---|---|
Фидер: | Фидер CL поддержки 50pcs YAMAHA/электрический фидер | Точность: | ±60μm CPK≥1.0 (X Y) |
Размер: | 1280mm (l) x1190mm (w) x1470mm (h) | камеры: | камера метки 6pcs небольшая camerea+1 большая camera+2 |
Напряжение тока: | AC220V/110v (50Hz, одиночная фаза), 2.8kW | Компоненты: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, etc. (резистор/конденсатор/диод/triode/LED/IC, etc.) |
Транспортировать PCB: | автоматический транспортировать 3-section-rail | Компонентная высота: | максимальное 12mm |
Устанавливать скорость: | 17000cph (оптимальное); IPC9850: 12000CPH | Чистый вес: | 520kg |
Выделить: | 6 тип машины голов SMT вертикальный,Автоматическая машина изменения SMT сопла,Автоматическое оборудование изменения SMT сопла |
Головы SMT высокой точности 6 комплектуют и устанавливают машину CHM-750
Вертикальный тип, автоматическое изменение сопла, мотор сервопривода, винт шарика
Новая обновленная модель с умным программным обеспечением
Описание:
Это CHM-750, высокой выбор точности и хорошей работы и машина места новое выпущенное Charmhigh в 2021.
Это CHM-750 имеет 6 голов и 50 слотов фидера, оно поддерживает фидер Yamaha электрический и пневматические фидеры и фидеры ручки с трубчатыми компонентами, автоматической коррекцией для комплектации компонентов, 6 голов способных на вращения 360 градусов, автоматический располагать через опознавание пункта Марк для высокой устанавливая точности, интегрированной деятельности с встроенным промышленным компьютером.
Основные особенности CHM-750:
1. Номер модели: CHM-750
2. Бренд: Charmhigh
3. Основная конфигурация: Вертикальный тип + доставка PCB автоматическая с разделом 3 + 6 голов 50 фидеров + мотор сервопривода + автоматические изменитель сопла + винт шарика + линейный ведущий брус + 9 камер + совершенно новое умное программное обеспечение
4. Фидер: 2 варианта: Фидер Yamaha электрический/пневматический фидер (фидеры покупают отдельно)
5. Зона PCB Макс: 400*350mm; Максимальная компонентная высота: 12mm
6. Приходят с компьютером & клавиатурой & мышью с системой Windows
7. Компонент: 0201, 0402-5050, SOP, QFN, TQFP, BGA… etc.
8. Размер: 1280 (l) *1190 (w) *1470 (h) mm, AC220V/110v (50/60Hz)
9. Время выполнения: 7-10 рабочих дней
10. Доставка: самолетом DHL/морским путем/скомплектовать вверх от наше сразу фабрики/для отправки в склад Китая
11. Метод оплаты: передача провода (T/T)
12. Упаковка: коробка переклейки
Спецификации CHM-750:
Размеры | ×1470mm ×1190mm 1280mm (l)(w)(h) |
Вес | 520kg |
Электропитание | AC220V (50Hz, одиночная фаза), 2.8kW |
Подача воздуха | 0.5MPa ~0.7MPa |
Поколение вакуума | Генератор вакуума |
Устанавливать главное количество | 6 голов |
Устанавливать скорость |
17000cph (оптимальное) IPC9850: 12000CPH |
Устанавливать точность | ±60μm CPK≥1.0 (X y) |
Компонентная высота | 12mm |
Компонентный тип |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (резистор/конденсатор/диод/triode/LED/IC, etc.) |
Толщина PCB | 0.6mm~3.5mm |
Размер PCB | 400mm (l) x350mm (w) |
Транспортировать PCB | автоматический транспортировать 3-section-rail |
Изменение сопла | Автоматическое изменение сопла (библиотека сопла 19-hole) |
Система управления |
Встроенный промышленный компьютер (система Windows) оборудованный с монитором, клавиатурой, и мышью |
Управляющее устройство | Y-osь X& управляемая моторами сервопривода (Y-osью двойными моторами); принятие гибких ускорения и торможения S-кривой |
Система передачи | Винт шарика + линейный проводник (Y-osь с двойными винтами) |
Питаясь система |
50 стога стандарта Yamaha 8mm ПК пневматические/электрические фидера (также соответствующий для фидера подноса и ручки IC) |
Система зрения |
Снимок camerax6 (компонентный размер применимый: 16mmx16mm); IC camerax1 (компонентный размер применимый: 36mmx36mm); Камера x 2 Марк |

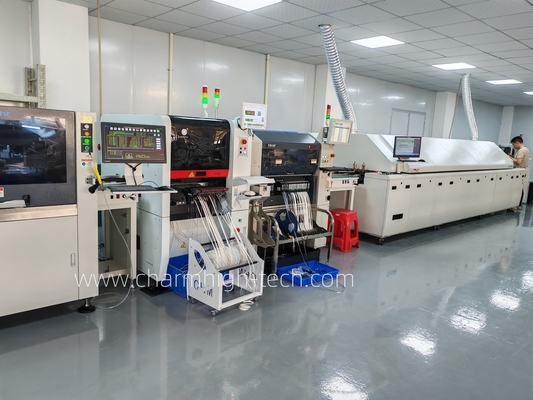

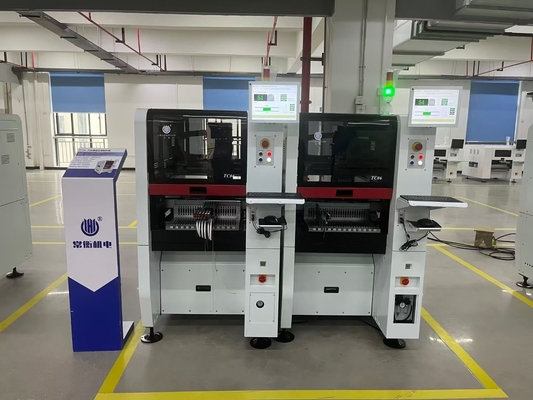

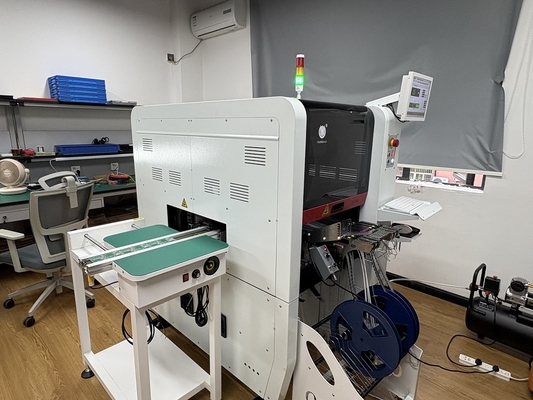

Фото 100% реальные:
Фидеры каждой стороны 25pcs, полные фидеры ленты 50pcs поддержали: (Фидер Yamaha электрический + пневматическое и соответствующее)
фидер 8/12/16/24/32mm, фидер ручки, поднос IC поддержал, приобретение отдельно.
Автоматическое изменение сопла: (19 отверстий)
6 голов с соплами Samsung:
Модернизированные идеальные 6 голов моделируют, радушное дознание.
Высокий свет: Умное новое программное обеспечение + автоматическое изменение сопла + IPC9850 12000 CPH + точность CPK≥1.0 (x y)
Пожалуйста примечание:
Машине выбора и места полный набор со всеми аксессуарами включенными в пакете, вы нужно купить фидеры отдельно и потребность подготовить компрессор с трубой диаметра 10mm наружной (поставляя воздухом для пневматических фидеров), вводя трубу на задней стороне машины.
Пожалуйста купите эту машину с уверенностью.
Насладитесь с вашей машиной выбора и места!
Почему выберите Charmhigh?
1. профессиональные дизайн и комната сохранили.
2. дружественная деятельность, не инженер потребности профессиональный SMT, начального уровня прибор
3. Одна машина - интегрированная деятельность, не насос потребности дополнительные или ПК или любой поддерживая объект.
4. цена эффективная, уменьшает расход к собственному профессиональная полноавтоматическая производственная линия SMT.
5. Очень удобно к замене машины изменения, легкой для того чтобы зафиксировать собственной личностью.
6. международное срочное с дверью к обслуживанию двери, доставке рабочих дней 6-8.
7. Особенно для научных исследований и разработки лаборатории, защитить ваши собственные дизайн и патент.
8. Один равный машины до 5 паяя штат, гораздо выше эффективное чем ручная работа, легкая управляет и цен-сохраненный. Хороший для небольшого серийного производства.
9. Charmhigh поставка фабрики, вся из наших частей машины исследована и изготовлена собой. части После-обслуживания запасные никогда не останавливают.
10. Charmhigh профессиональный изготовитель машины выбора и места SMT с, первое p&p выпущенное в 2011. Все программное обеспечение исследованное собой, при условии хорошее обслуживание после-надувательства.
Обслуживание & гарантия:
Полная машина имеет период гарантии 1 года со времени обслуживания приобретения и продолжительности жизни.
Мы всегда обеспечиваем запасные части машины, поставки фабрики сразу с гарантией.
Мы обеспечиваем онлайн Q/A и устраняя неисправность обслуживание поддержки и технических совета.
Мы обеспечиваем одно до одно обслуживание после-продажи. Каждая машина 100% испытанное задолго до того корабля вне.
