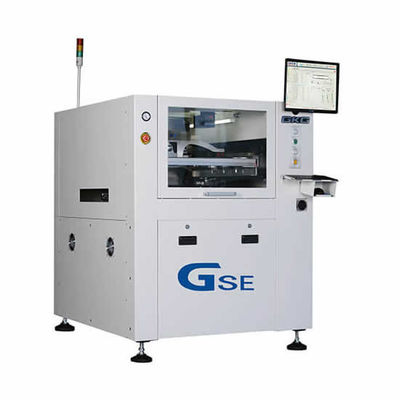

Высокая точность GKG GSE Полностью автоматический печатный принтер для сварки пасты
Описание
Автоматический печатный принтер GKG GSE использует однородный кольцевой свет и высокояркий коаксиальный свет, оснащенный регулируемой функцией яркости.Это гарантирует, что все типы точек маркировки могут быть точно распознаныПринтер подходит для различных типов печатных плат, включая покрытие оловом, медь, покрытие золотом, распыление оловом и FPC, независимо от цвета.
Используя запатентованную математическую модель GKG, принтер гарантирует высокую точность.Мокрая чисткаЭти методы могут использоваться в сочетании или вручную, если клиент предпочитает сократить время очистки и повысить эффективность производства.Новая система стирки обеспечивает полный контакт с шаблоном, и повышенное вакуумное всасывание эффективно удаляет остаточную пасту из сетки, достигая эффективной автоматической очистки.
Компонент CCD и система очистки печатного прибора GKG GSE для паяльной пасты отделены друг от друга.тем самым повышая скорость и точность работы машиныВысоко адаптируемая стальная сетка с системой зажима может печатать экраны всех размеров и позволяет быстро менять модели во время работы производственной линии.
Основные технические параметры автоматической печатной машины GKG GSE:
(1) Точность печати: ±0,025 мм
(2) Повторяемость: ±0,01 мм
(3) Цикл печати: < 7,5 с
(4) Размеры рамы экрана варьируются от 420×520 мм до 737×737 мм
(5) Размеры печатных печатных плат варьируются от 50×50 мм до 400×310 мм.
Видеоролик из фабрики Charmhigh:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| Спецификация автоматической печатки GKG GSE: |
| Модель |
ГСЭ |
| Штенцевая рама |
Минимальный размер |
370*370 мм |
| Максимальный размер |
737*737 мм |
| ПХБ |
Минимальный размер |
50*50 мм |
| Максимальный размер |
400*340 мм |
| Толщина ПКБ |
00,4 ‰ 6 мм |
| Пропускная способность PCB |
15 мм |
| GAP (отрывок) |
0 20 мм |
| Высота конвейера |
900 ± 40 мм |
| Направление конвейера |
L>R, R>L, R>R, L>L (программное управление) |
| Настройка ширины конвейера |
Автомобиль |
| Скорость конвейера |
1500 мм/с ((MAX), управление программой |
| Способ передачи |
Одноступенчатая железная дорога |
| Интерфейс ввода/вывода |
SMEMA |
| Местонахождение ПКБ |
Система поддержки |
магнитный шпиль, блок поддержки, и вручную регулировать рабочую платформу |
| Система зажима |
сверху и гибкая боковая застежка |
| Давление свертывателя |
0 10 кг |
| Скорость печати |
10 200 мм/с |
| Система очистки |
Автомобильное влажное/сухое/вакуумное (3 способа) |
| CCD FOV |
8 x 6 мм |
| Доверенное согласование |
Автомобиль |
| Режим печати |
Печать с одним или двумя скребками |
| Тип скважины |
Резиновый/стальной скреб (угол 45/55/60) |
| Видение |
система взгляда вверх-вниз, цифровая камера, геометрическое сопоставление позиций |
| Производительность машин |
| Точность повторения позиции |
± 0,01 мм |
| Точность печати |
± 0,025 мм |
| Время цикла |
< 8 с |
| (за исключением времени печати и очистки и камеры) |
| Требования к работе машины |
| Доставка воздуха |
4 ¢ 6 бар |
| Силовое питание |
Обменное давление 220 V ± 10%, 50/60 Hz, однофазный |
| Потребление энергии |
3 кВт |
| Операционная температура |
-20°C~+45°C |
| Рабочая влажность |
30 60 % |
| Управление принтером |
Контролируемый ПК |
| Размеры машины |
1158 x 1362 x 1463 мм (L x W x H) |
| Операционная система |
Windows XP или выше |
| Машины |
приблизительно 1000 кг |
| Специфическое описание может меняться в зависимости от технологического развития и прогресса. |
Полноавтоматическая производственная линия SMT:
Мы производим ПХБ каждый день, чтобы обеспечить стабильность машины.
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.
