Charmhigh RS10 Продвинутая магнитная подвескаДвулинейный линейный моторный привод
Для высокоскоростной высокоточной крупной производственной линии SMT, линии сборки ПКБ, производства ПКБАПоддержка 01005
Введение

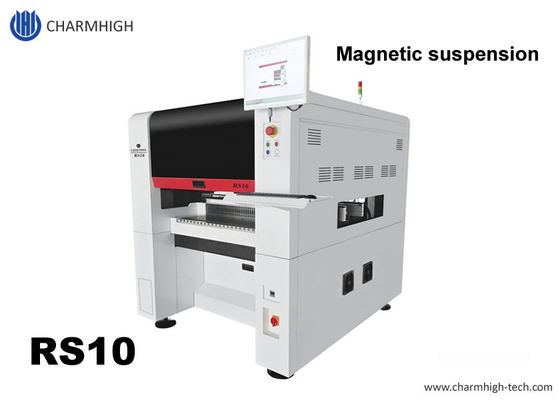

RS10 Десятиголовая высокоточная высокоскоростная магнитная подвеска SMT
1Оптимальная скорость:45000CPH(в лучших условиях нашей компании)
2. Точность установки: ((xy) + 0,035 ммCPK>1.0; минимум компонент 01005
3. Компоненты Диапазон монтажа: дюйм01005- 36ммх36мм и более крупные компоненты
4Необязательно: сканирование синим светом, установка линз, установка PCB длиной 1,2 м
Пожалуйста, следите за нами на нашем канале YouTube:
Настоящее рабочее видео на YouTube:https://www.youtube.com/watch?v=gKEczMsSI8U

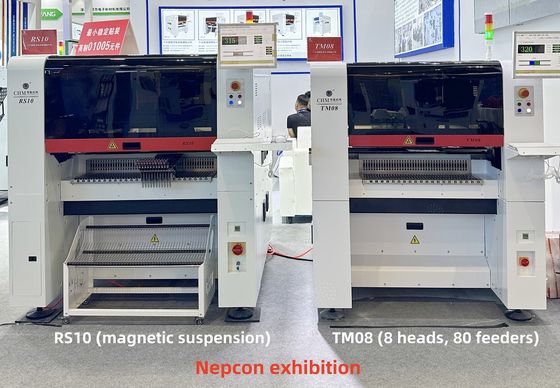

Выставка " Непкон ": https://www.youtube.com/watch?v=QBc1G8YdDxI
Учреждение Charmhigh, реальное производство: https://www.youtube.com/shorts/99TI9xDhP2M
Подчеркнуть:
1. Y-ось Двойной линейный двигатель привода
2Поддержка обнаружения CPK.
3.Идентификация компонента большого размера
4.ANC (автоматический меняющий сопла)
5.HD IC система визуализации
6Структура рамы с шлифовальной платформой промышленного класса, внутреннее литье по оси Y
7Встроенный вакуумный насос + соленоидная клапанная структура
8Автоматическая система коррекции тепловой компенсации
9Устройство поддержки ПКБ
10Камера с двойной маркировкой, хорошая для больших ПК.
Для получения дополнительных характеристик машины, пожалуйста, обратитесь к нашему менеджеру по продажам...

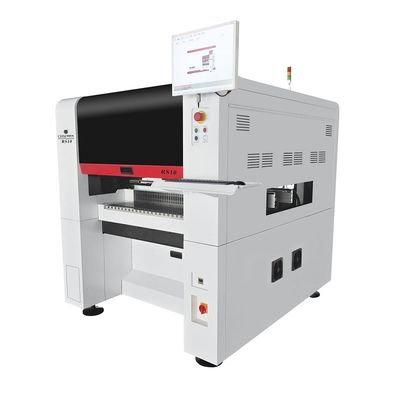

Шармхай RS10:
| Размеры |
1600 мм ((L) × 1688 мм ((W) × 1560 мм ((H) |
| Вес |
1930 кг |
| Силовое питание |
AC380V (50Hz, трехфазный), 4,5 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Встроенный вакуумный насос |
| Количество монтируемой головки |
10 голов |
| Скорость установки |
45000 лошадиных сил в час (оптимально); |
| Укрепление точности |
(XY) ± 0,035 мм CPK≥1.0 |
| Высота компонента |
≤ 12 мм |
| Тип компонента |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Диапазон компонентов |
Размер дюйма от 0201 до 36 мм * 36 мм, и монтаж больших компонентов. |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
600 мм ((L) × 400 мм ((W) (стандарт);
1200 мм ((L) × 400 мм ((W) (необязательно) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка, поддержка ПКБ |
| Изменение сопла |
Автоматическая замена сопла(31 отверстие библиотека сосуда) |
| Система управления |
Встроенный промышленный компьютер (Windows 7)
с монитором, клавиатурой и мышью |
| Система привода |
Ось X приводитсясервомотор,Ось Y, приводящаяся двойным линейным двигателем |
| Система передачи |
Ось X&Y принимает THK наземный шаровой винт и THK глухой линейный гид(ось Y с двойными винтами) |
| Система питания |
100 NXT8 мм стандартные кормовые накопители
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
"Летающая камера"×10 (применимый размер компонента: 16mm×16mm);
Камера IC×1 (применимый размер компонента: 36mm×36mm);
Он выполняет функцию сшивания изображений.
Маркировка камеры × 2 |

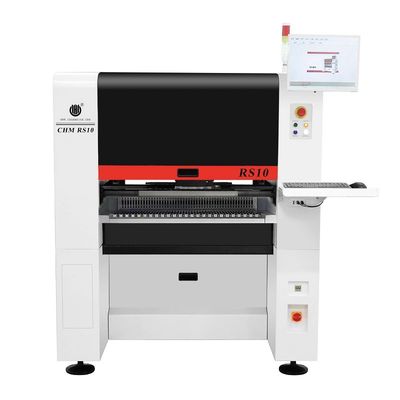

Шармхай RS10:

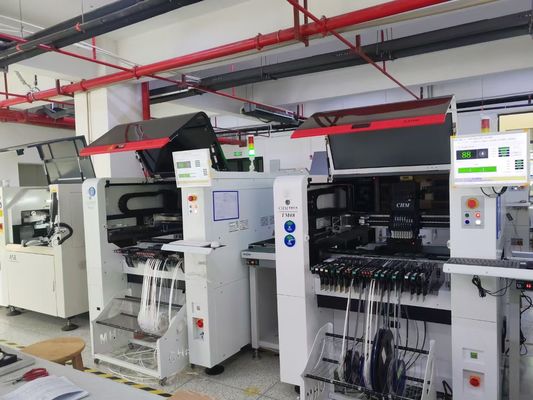

RS10 реальная производство каждый день на нашем заводе ((100 слотов кормильца (Работа с Fuji NXT электрический кормильца):
Образцы:
Прямая поставка из завода Charmhigh: (богат запас, отличное послепродажное обслуживание)
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
