Красивая, но сильная, сделанная из чугуна, с ультрапрочной рентгеновской структурой.
Узкий дизайнВысокоточный модуль SMT TC066 головы 50 кормильщиков, поддержка 01005 CPK>1.0
Ширина 89 см, подходит для большинства офисных дверей и лифтов!
Машины для производства ПКБ, полностью автоматическая сборочная линия ПКБ, лучший бренд Chiense Charmhigh
1Номер модели: TC06
2Марка: Charmhigh
3Основная конфигурация:Полная автоматическая линия + автоматическая доставка ПКБ + 6 голов 50 питателей + (xy) ± 0,04 мм CPK> 1.0 + ось X&Y, приводящаяся сервомотором Panasonic + автоматическая смена сопла + 9 камер + заземление винта и линейные проводники +Тепловая компенсация + оптимальная скорость: 27800CPH
4. Питатель: Питатель Fuji Electric (покупка отдельно)
5Площадь ПКБ:350 мм ((L) * 300 мм ((W)
6. В комплекте с компьютером и клавиатурой и мышью с системой Windows
7Компонент: 01005/ 0201/ 0402 / 0603-5050/ диод/ триод/ SOP/ QFP/ QFN/ BGA/ LED... до максимум 36*36 мм IC
8Размер: 890 (L) * 1450 (W) * 1500 (H) мм, AC220V (50hz, однофазный); Чистая масса: 910kg
9Время выполнения: 5-7 рабочих дней
10. Доставка: морским путем / подборка из нашей фабрики непосредственно / отправка на склад Китая
11Способ оплаты: банковский перевод (T/T)
12Опаковка: фанера
Канал Charmhigh на YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Параметры TC06 Charmhigh:
| Размеры |
890 мм ((Л) x 1450 мм ((В) x 1500 мм ((H)
|
| Вес |
900 кг |
| Силовое питание |
AC220V (50Hz, однофазный), 3 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Встроенный вакуумный насос |
| Количество монтируемой головки |
6 |
| Скорость установки |
27800 лошадей в час (оптимально) |
| Укрепление точности |
± 0,04 мм CPK≥1.0 |
| Высота компонента |
≤ 12 мм |
| Тип компонента |
Резисторный конденсатор исключен, цилиндрический диод, алюминий
конденсатор, SOT, SOP, QFP, QFN, BGA и т.д. |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 300 мм ((W) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка, поддерживающее устройство PCB |
| Изменение сопла |
Автоматическая замена сопла (библиотека сопла с 19 отверстиями) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейсяСервомоторы Panasonic
|
| Система передачи |
Заземляющие винты + линейные проводники |
| Система питания |
50 NXT 8 мм стандартных кормовых стеков
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
"Летающая камера" x 6 (применимый размер компонента: 16mmx16mm);
Камера IC x 1 (применимый размер компонента: 36mmx36mm);
Маркировка камеры x 2 |
Список частей:
| Положение |
Количество |
Положение |
Количество |
| TC06 Машина для подбора и размещения |
1 |
Смазочное масло |
1 |
| Стержни |
8 |
Фильтр |
4 |
| Сборник инструментов |
1 |
Быстрый разъем |
1 |
| Гарантийная карта |
1 |
Подставка для мыши |
2 |
| Руководство пользователя |
1 |
Кабель питания |
2 |
| Отчет об испытаниях |
1 |
Клавиатура |
1 |
| Кисточка |
1 |
Подставка для мыши |
1 |
| Пинцет |
1 |
ЖК |
1 |

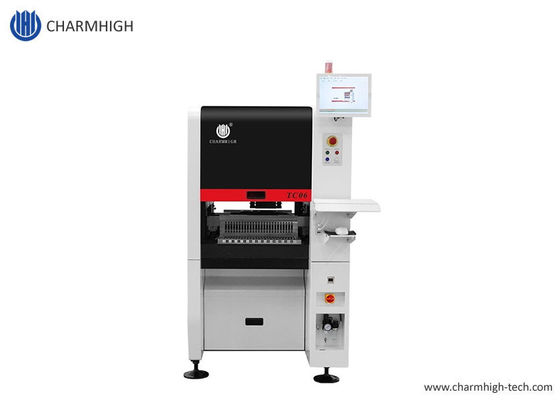

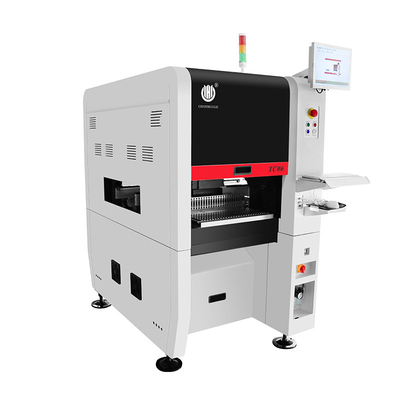

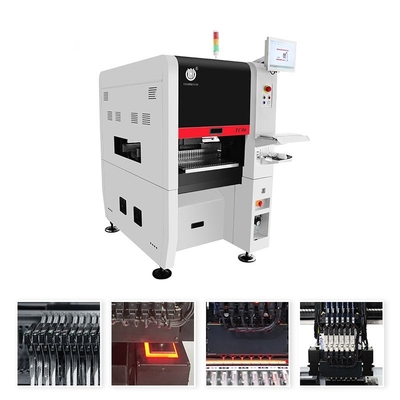

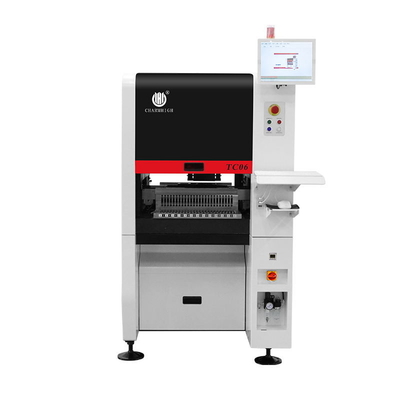

Charmhigh TC06, 6-головый 50-кормильщик:
Эта машина для подбора и размещения компактная и очаровательная, но невероятно мощная.
Преимущества TC06:
- Поддержка CPK является важным ключом к выбору машины для подбора и размещения, что делает производственный процесс SMT более стабильным.
-ANC: автоматическая смена сопла, сопла могут быть автоматически распределены в соответствии с компонентами, что делает производство SMT более интеллектуальным и более эффективным.
- высокоточная универсальная головка установки: одна машина может удовлетворить потребности в установке различных компонентов с высокой стабильностью
- Структура основания из чугуна, машина для подбора и размещения работает гладко на высокой скорости, лучше, чем мрамор.
- ось X&Y, управляемая сервомотором Panasonic, обеспечивает долгосрочную стабильность и точность машины.
Charmhigh TC06: обнаружение CPK прошло,TC06:CPK≥1.0, поддержка 01005,высокоточная модель:
Что такое обнаружение CPK?
CPK относится к индексу способностей процесса, это мера того, насколько последовательна и точна машина для подбора и размещения в своем производстве,Если CPK высокий, это означает, что машина действительно хороша в размещении компонентов именно там, где они должны быть.и может быть больше ошибок в процессе сборкиЯ.t говорит нам, насколько стабильно качество машины во время производства.
CPK < 1: низкий
1 ≤ CPK < 1.33: нормальный
CPK ≥ 1.33Отлично.
Вкратце: CPK - это показатель того, насколько последовательна и точна машина для подбора и размещения в процессе производства.
Узоры к монтажу:
Как выбрать сопла?
Прямая поставка из фабрики Charmhigh:
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
