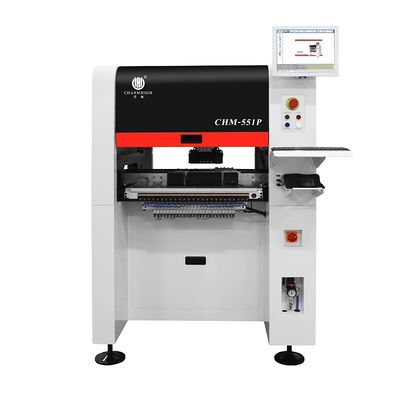

Charmhigh 551P SMD Pick and Place Machine Прототипирование малых партий производства CPK≥1.0
Обновленный Genius 4 головы Модель CHM-551P SMD выбирать и поместить машину
Высокоточная чугунная конструкция с автоматическим конвейером PCB SMT pick and place robot.
Для производства небольших партий и внутреннего исследования и прототипирования
0201, поддержка IC с 144 булавками. поддержка CPK Test. экономичный высококачественный SMT чип-монтер с высокой стабильностью.
Введение продукта
CHM-551P представляет собой 4-головую высокоточную автоматическую SMT-машину с высокой точностью с высокой конфигурацией и отличными характеристиками по доступной цене.Предназначен для исследований и разработок и SMT малого и среднего производстваCHM-551P представляет собой лучшую бюджетную СМТ-машину на 2026 год.
Эта 4-головая машина SMT следующего поколения предназначена для высокоточной сборки SMT, поддерживающая компоненты от 0201 до 5050, BGA, 144 пинных IC, включая светодиоды, IC,и нечетные частиСовместима с электрическими и пневматическими питателями шириной 8 мм, 12 мм, 16 мм, 24 мм, 32 мм и 44 мм.
Построенная из тяжелой чугунной рамы, эта модернизированная модель обеспечивает превосходную структурную стабильность, снижение вибрации,и значительно улучшенная точность размещения и скорость по сравнению с предыдущими версиями.
Заявления
- Мало-средняя партия сборки ПКБ
- Производство светодиодных лент и ламп
- Контрактное производство электроники (EMS)
- Прототипирование НИОКР
- Образовательные учреждения
- Рост производственных линий SMT
Ключевые особенности
- Тест CPK поддержки
- Автоматическая замена сопла (13 комплектов библиотеки сопла)
- Тепловая компенсация
- Автоматическая транспортировка
- Оптимальная скорость: 14400 CPH
- Строительство из чугуна
Спецификации CHM-551P
| Размеры |
1020 мм ((L) x 1180 мм ((W) x 1450 мм ((H) |
| Вес |
556 кг |
| Силовое питание |
AC220V (50Hz, однофазный) 1,5kw (средняя мощность 350w) |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Встроенный вакуумный насос |
| Количество монтируемой головки |
4 головы |
| Скорость установки |
14400CPH (оптимальный) |
| Укрепление точности |
(XY) ± 0,035 мм; CPK≥1.0 |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д. (резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 270 мм ((W) (стандарт); 600 мм ((L) x 350 мм ((W) (необязательно) |
| Изменение сопла |
Автоматическая смена сопла (библиотека сопла с 13 отверстиями) |
| Система управления |
Система Linux, оснащенная монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления |
| Система передачи |
Шаровой винт + линейный гид |
| Система питания |
50 Yamaha 8mm стандартные пневматические/электрические кормильщики (также подходят для IC поднос и палочки кормильца) |
| Система зрения |
Снимка камерыx4 (размер компонента применимый: 14mm*14mm); IC camerax1 (размер компонента применимый: 30mm*30mm); Маркировка камерыx2 |

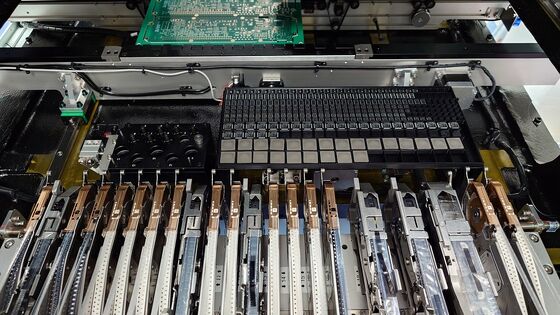

Совместимость питателя
Работа с универсальными стандартными пневматическими питателями Yamaha и электрическими питателями (закупка отдельно):
Варианты включают:
- Электрический питатель 8 мм/12 мм/16 мм/24 мм/32 мм/44 мм
- Пневматический питатель 8x4mm/12mm/16mm/24mm/32mm/44mm
- Вибрационный питатель
Очаровательная SMT, заводская поставка, быстрая доставка.
Charmhigh, лучший китайский бренд.

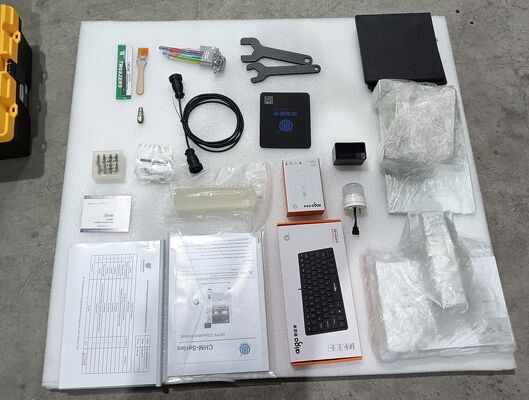

Список деталей
| Положение |
Количество |
Положение |
Количество |
| Машина для подбора и размещения |
1 |
Пинцет |
1 |
| Стержни |
8 |
Внутренний шестиугольный ключик |
1 |
| Сборник инструментов |
1 |
Смазочное масло |
1 |
| Гарантийная карта |
1 |
Фильтр |
4 |
| Руководство пользователя |
1 |
Быстрый разъем |
1 |
| Отчет об испытаниях |
1 |
Подставка для мыши |
1 |
| Кисточка |
1 |
Кабель питания |
1 |
Почему выбрать обновленный CHM-551P?
Благодаря конструкции из чугуна, вертикальной конструкции с экономией пространства и повышенной точности, CHM-551P предлагает производительность размещения SMT промышленного класса по конкурентоспособной цене.2-4 дня с наличием на складе.
Обратите внимание:
Машина для подбора и размещения полностью комплектована со всеми аксессуарами, включенными в упаковку, машина готова к использованию!
Единственное, что вам нужно подготовить - это внешний компрессор воздуха (поставка воздуха для пневматических подавателей).
Пожалуйста, покупайте эту машину с уверенностью.
Обслуживание и гарантия
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
