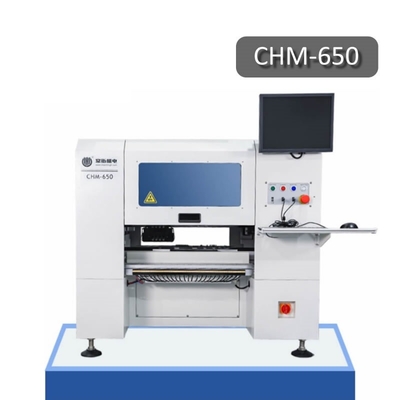

Высокая точность 0201 поддержка CPK≥1.0 Полный автоматический конвейер PCB
Маленькие 4 головы 50 кормильщиков CHM-650 столовой верх SMT подбирать и помещать Машина
Автоматическая смена сопла, сохраненная комната, CE прошла
Описание:
Charmhigh CHM-650 - это современная, полностью автоматическая SMT-машина, предназначенная для высокоточного размещения компонентов, но экономия места.эта модель сочетает в себе передовые системы зрения, модульный дизайн и удобные для пользователя элементы управления для оптимизации производственного процесса.
CHM-650 Pick and Place Machine характеризуется 50 накопителями питания, 4 головки, способными вращаться на 360 градусов, поддержкой пневматических питателей Yamaha, подкармливателей с трубчатыми компонентами,автоматическая коррекция для выбора компонентовИнтегрированная работа с встроенным промышленным компьютером.
| Спецификации CHM-650 |
| Размеры |
1280мм ((L) x1190мм ((W) x1050мм ((H) |
| Чистая масса |
310 кг |
| СилаПоставки |
AC220V (50Hz, 1 фаза), 2,1 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Вакуумный генератор |
| Главная установка |
4 головы |
| Скорость установки |
9000 лошадей в час (оптимально) |
| Укрепление точности |
(XY) ±0,05 мм;CPK≥1.0 |
| Точность управления |
5 мкм |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.)
|
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
400 мм ((L) x 350 мм ((W) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка |
| Изменение сопла |
Автоматическая замена сопла (библиотека сопла с 19 отверстиями) |
| Система управления |
Встроенный промышленный компьютер (система Windows)
с монитором, клавиатурой и мышью
|
| Система привода |
оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления |
| Система передачи |
Шаровой винт + линейный гид |
| Система питания |
50 слотов для пневматического/электрического питания Yamaha 8 мм
(также подходит для IC подноса и кормильца с палочкой)
|
| Система зрения |
Снимок камерыx4 (размер компонента применим:16 мм х 16 мм);
IC camerax1 (размер компонента применим:36 мм х 36 мм);
Маркировка камераx2
|
CHM-650 Основные характеристики:
1Номер модели: CHM-650
2Марка: Charmhigh
3. Основная конфигурация: тип рабочего стола + автоматическая доставка ПКБ + 4 головы 50 питателей + сервомотор Panasonic + автоматическая смена сопла + шаровой винт + линейный рельс + 7 камер + совершенно новое умное программное обеспечение
4. Кормильщик: 2 варианта: электрокормильщик Yamaha / пневматический кормильщик (кормильщики покупают отдельно)
5Максимальная площадь PCB: 400*350 мм; Максимальная высота компонента: 12 мм
6. В комплекте с компьютером и клавиатурой и мышью с системой Windows
7Компонент: 0201, 0402-5050, SOP, QFN, TQFP, BGA и т.д.
8Размер: 1280 ((L) * 1190 ((W) * 1050 ((H) мм, AC220V ((50Hz)
9Время выполнения: 7-10 рабочих дней
10. Доставка: по DHL / по воздуху / по морю / забрать из нашей фабрики непосредственно / отправить на склад Китая
11Способ оплаты: банковский перевод (T/T)

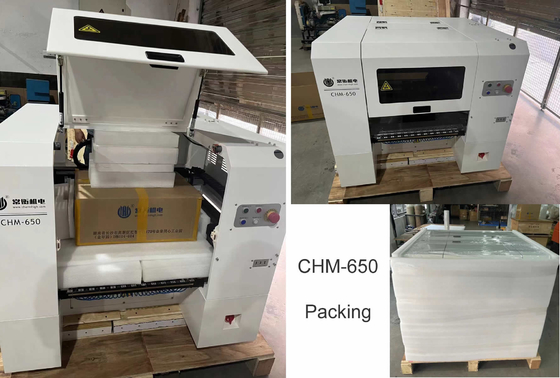

12Опаковка: фанера
Рабочее видео на YouTube:
Установка CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Установка смеси CHM-650
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Рабочее видео CHM-650 от болгарского клиента:
https://www.youtube.com/watch?v=50mu2rlPrrc
Настоящий снимок CHM-650 4 головы выбирать и разместить робот на заводе:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
Каждая сторона 25 штук кормильщиков, в общей сложности 50 штук ленточных кормильщиков поддерживается: (Yamaha электрический кормильщик + пневматический оба подходящие)
8/12/16/24/32мм кормильщик, кормильщик с палочкой, поддержка IC подноса, покупка отдельно.
4 головки с Samsung Nozzles:
CharmHigh, лучший китайский бренд, надежный производитель.

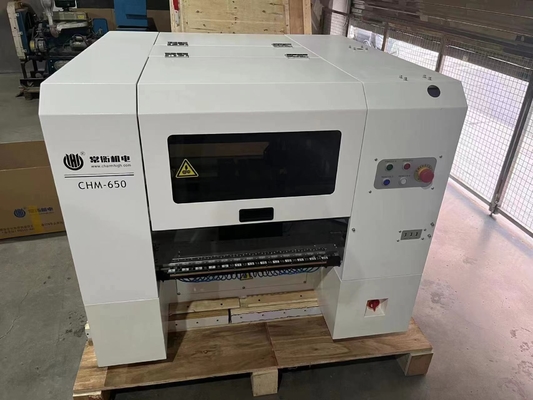

100% настоящие фотографии: (изображение от клиента)
Обратите внимание:
Машина подбирает и ставит в комплекте со всеми аксессуарами, включенными в упаковку,Вы должны приобрести питатели отдельно и должны подготовить компрессор с трубой внешнего диаметра 10 мм (поставка воздуха для питателей, ANC, пробки PCB...), вставляя трубу на заднюю сторону машины.
Пожалуйста, покупайте эту машину с уверенностью.
Зачем выбрать Чармхай?
1Профессиональный дизайн и свободное место.
2Удобная для пользователя операция, не требуется профессиональный инженер SMT, устройство начального уровня
3Одна машина - интегрированная работа, не требуется дополнительный насос или ПК или любое вспомогательное оборудование.
4. экономически эффективный, сократить расходы на владение профессиональной полностью автоматической производственной линии SMT.
5. Это очень удобно, чтобы изменить замену машины, легко исправить самостоятельно.
6Международный экспресс с обслуживанием от двери к двери, доставка в 6-8 рабочих дней.
7Особенно для лабораторных исследований и разработок, для защиты собственного дизайна и патента.
8Одна машина, равная 5 сотрудникам по сварке, гораздо эффективнее, чем ручная работа, легко управлять и экономить.
9Charmhigh - это заводская поставка, все наши детали машины исследованы и изготовлены самими собой.
10. Charmhigh является профессиональным производителем SMT Pick and Place машины с, первый p&p выпущен в 2011 году. Все программное обеспечение исследованы самими собой, обеспеченное хорошее послепродажное обслуживание.
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
