Charmhigh высокая точность 4 головы SMT выбирать и разместить машину Автоматическое изменение сопла CPKCPK≥1.0

Большие изображения : Charmhigh высокая точность 4 головы SMT выбирать и разместить машину Автоматическое изменение сопла CPKCPK≥1.0

Подробная информация о продукте:

Место происхождения:	КИТАЙ
Фирменное наименование:	Charmhigh
Сертификация:	CE
Номер модели:	CHM-551 и CHM-650

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	$7800 & 9000
Упаковывая детали:	Деревянная коробка
Время доставки:	3-5 рабочих дней
Условия оплаты:	T/T, западное соединение
Поставка способности:	100 в месяц

контакт

Charmhigh высокая точность 4 головы SMT выбирать и разместить машину Автоматическое изменение сопла CPKCPK≥1.0

описание

Головы:	4 головки (с соприкосновением Samsung)	Размер ПКБ:	CHM-551: 350x270 мм; CHM-650: 400x350 мм
СТРЕД:	CHM-551 & CHM-650: 8850cph (реальный)	Питатель:	Поддержка 50 штук YAMAHA Feeders ((как пневматические и электрические кормильцы)
Компонент:	0201 0402 0603 0805 1206 SOP SOT TSOP транзистора LED2835 LED5050, 0.5mm PLCC CSP QFP BGA	Система:	Windows, компьютер приходит вместе с машиной
Камера:	оба 4 маленькие +1 большие IC камеры + 2 маркировки камеры	Доставка PCB:	CHM-551: 1-секционная рельса; CHM-650: 3-секционная рельса
Чистая масса:	551: 320 кг; 650: 420 кг	Автоматическая замена сопла:	551: с 13-й позицией; 650: с 19-й позицией
Выделить:	Производственная линия собрания CHMT761P6 , Производственная линия собрания PNP , Вертикальная машина Pnp

Высокая точность CPК≥ 1.0 T2 типа Charmhigh Advanced Small 4 Heads SMT Pick and Place Machine (Маленькая 4-головая SMT машина для подбора и размещения)

Вертикальный тип +Автоматическая смена сопла + шаровой винт + умное программное обеспечение +Протоколы линейной связи SMT

Каталог CHM-551: CHM-551 - Каталог.pdf

Каталог CHM-650: Каталог Charmhigh CHM-650.pdf

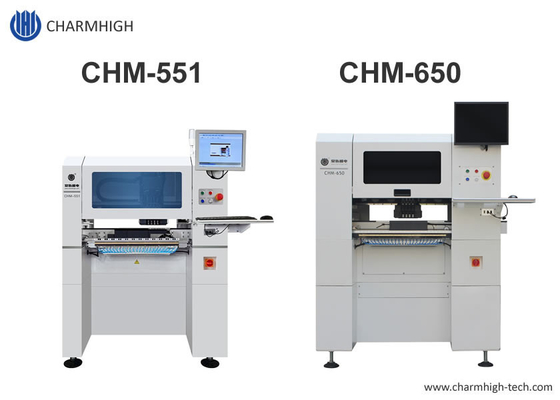

Одинаковые конфигурации для обеих моделей:
1. Вертикальный тип + 4 головы 50 кормильщиков + (4 небольшие камеры, 1 большая камера, 2 маркировки камеры) + шаровой винт + автоматическая смена сопла + CPK≥ 1.0
2. Кормильщик: 2 варианта: Yamaha пневматический кормильщик / электрический кормильщик (покупка отдельно)
3Автоматическая коррекция для выбора компонентов, интегрированная работа с встроенным промышленным компьютером с системой окон.
4. Точность и скорость монтажа: все компоненты поддерживают 0201, 0402-5050, SOP, QFN, TQFP, BGA... и т.д. Реальная скорость 8850CPH.

Различия двух моделей:
1Размер печатных плат: CHM-551: 350x270mm; CHM-650: 400X350mm
3. Транзит ПКБ: CHM-551: односекционный автоконвейер ПКБ; CHM-650: трехсекционный автоконвейер
4Размеры: CHM-551: 1050x1050x1360 мм; CHM-650: 1280x1190x1500 мм (больший)

5Чистая масса: CHM-551: 320 кг; CHM-650: 420 кг (более тяжелый)

Описание:
Эти две модели являются обновленными умными моделями, выпущенными Charmhigh.
Это гениальная 4-головая SMT-машина для подбора и размещения, характеризующаяся 50 кормовыми стеками.
4 головки, способные вращаться на 360 градусов с сопла Samsung, поддержка для пневматических кормителей Yamaha, электрических кормителей, кормителей с трубчатыми компонентами, автоматическая коррекция для подбора компонентов,интегрированная работа с встроенным промышленным компьютером.
Это недорогая модель с высокой конфигурацией, особенность заключается в том, что они имеют очень высокую точность, длительный срок службы, минимум компонент 0201 поддерживается для такого рода небольшой настольной машины.Вы можете использовать эту маленькую машинудля небольших партий с 100% идеальным результатом размещения.

Спецификации CHM-551
Размеры	1050 ((L) x 1050 ((W) x 1360 мм ((H)
Вес	320 кг
СилаПоставки	AC220V (50Hz, однофазный), 1,5 КВт
Доставка воздуха	00,5 - 0,6 МПа
Производство вакуума	Японский вакуумный генератор PISCO
Главная установка	4 головы
Скорость установки	8850cph ((IPC9850)
Укрепление точности	(XY) ± 0,06 мм; CPK≥1.0
Точность управления	5 мкм
Высота компонента	12 мм
Тип компонента	0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA и т.д. (резистор/конденсатор/диод/триод/LED/IC и т.д.)
Толщина ПКБ	00,6 мм - 3,5 мм
Размер ПКБ	350 мм ((L) x 270 мм ((W)
Доставка ПХБ	Автоматический односекционный конвейер

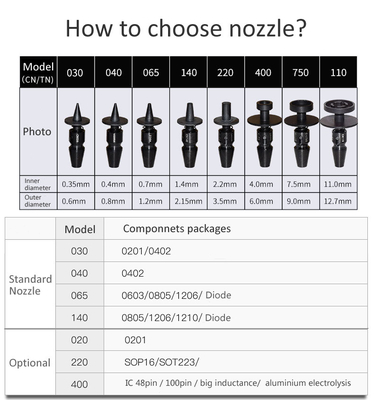

Изменение сопла	Автоматическая смена сопла (библиотека сопла с 13 отверстиями)
Система управления	Встроенный промышленный компьютер (система Windows) с монитором, клавиатурой и мышью
Система привода	оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления
Система передачи	Шаровой винт + линейный гид

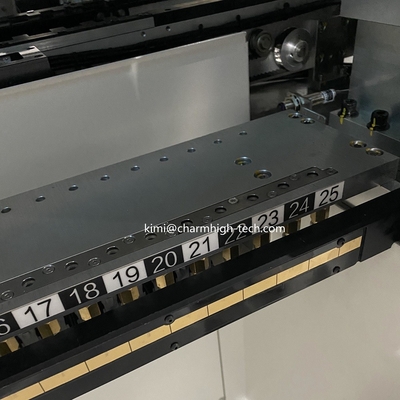

Система питания	50 Yamaha8 мм стандартные пневматические/электрические слоты для питания (также подходит для IC подноса + палка/труба/вибрационный питатель)
Система зрения	Снимок с камерой x 4 (размер компонента: 14mmx14mm); Камера IC x 1 (применимый размер компонента: 36mmx36mm); Маркировка камеры x 2

Charmhigh высокая точность 4 головы SMT выбирать и разместить машину Автоматическое изменение сопла CPKCPK≥1.0 0

Спецификации CHM-650
Размеры	1280мм ((L) x1190мм ((W) x1050мм ((H)
Вес	310 кг
СилаПоставки	AC220V/110V (50Hz, 1 фаза), 2,1 кВт
Доставка воздуха	0.5MPa ~ 0.7MPa
Производство вакуума	Вакуумный генератор
Главная установка	4 головы
Скорость установки	9000 лошадей в час (оптимально)
Укрепление точности	±50μm@μ±3σ/чип
Точность управления	5 мкм
Высота компонента	12 мм
Тип компонента	0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA и т.д. (резистор/конденсатор/диод/триод/LED/IC и т.д.)
Толщина ПКБ	00,6 мм - 3,5 мм
Размер ПКБ	400 мм ((L) x 350 мм ((W)
Перевозка ПКБ	Автоматическая 3-секционная рельсовая транспортировка
Изменение сопла	Автоматическая замена сопла (библиотека сопла с 19 отверстиями)
Система управления	Встроенный промышленный компьютер (система Windows) с монитором, клавиатурой и мышью
Система привода	оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления
Система передачи	Шаровой винт + линейный гид
Система питания	50 слотов для пневматического/электрического питания Yamaha 8 мм (также подходит для IC подноса и кормильца с палочкой)
Система зрения	Снимок камерыx4 (размер компонента применим:16 мм х 16 мм); IC camerax1 (размер компонента применим:36 мм х 36 мм); Маркировка камераx2

Пневматический питатель Yamaha и электрический питатель совместимы:
Вариант: 8 мм, 12 мм, 16 мм, 24 мм, вибрационный питатель, IC-пакет (покупка отдельно)

Charmhigh высокая точность 4 головы SMT выбирать и разместить машину Автоматическое изменение сопла CPKCPK≥1.0 1

Charmhigh высокая точность 4 головы SMT выбирать и разместить машину Автоматическое изменение сопла CPKCPK≥1.0 3

Charmhigh высокая точность 4 головы SMT выбирать и разместить машину Автоматическое изменение сопла CPKCPK≥1.0 4

Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части машин, завод надежное прямое снабжение.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Предоставьте индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
