Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT

Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT

Большие изображения :  Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: TC06
Документ: Charmhigh TC06 - Catalog.pdf
Оплата и доставка Условия:
Количество мин заказа: 1 единица
Цена: $61200~$75000
Упаковывая детали: Экспорт фанерной коробки
Время доставки: 5-7 рабочих дней
Условия оплаты: Т/Т
Поставка способности: 50 в месяц
контакт

Двухголовочные Pick and Place машины Dual TC06, полностью автоматическая линия производства SMT

описание

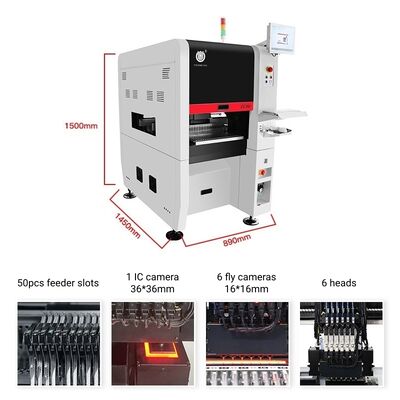

Размер TC06: 890x1450x1500 мм (ДхШхВ) Вес нетто: 960kg
Власть: AC220V (50 Hz, однофазный) оптимальная скорость: 27800 цен в час
Фидер: Поддержка 50 штук NXT электрического питателя Размер печатной платы: 350 мм ((L) * 300 мм ((W)
Минимальный и максимальный компонент: 01005 до 36*36 мм IC Максимальная высота компонента: 12 мм

Двойные установки Pick and Place TC06 Полностью автоматическая производственная линия SMT
Обзор продукта

Высокопроизводительные двойные установки Pick and Place TC06 SMT сборочная линия для эффективного производства печатных плат. Модернизируйте ваше производство электроники с нашей полностью автоматической производственной линией SMT с двумя установками TC06, оснащенной двумя установками Charmhigh TC06 с 6 головками, работающими синхронно для максимальной производительности и эффективности.

Каждая установка TC06 обеспечивает оптимальную скорость монтажа 27 800 CPH с точностью размещения ±0,03 мм и технологической возможностью CPK≥1,0, гарантируя стабильное, воспроизводимое качество для сборки печатных плат с высокой степенью смешивания. (27800CPH+27800CPH=55600CPH).

Эта полная линия SMT включает в себя двойные системы монтажа с 6 головками и автоматическими сменщиками насадок (библиотека насадок на 19 отверстий), 50 слотов для электрических питателей NXT на машину и передовые системы технического зрения с 6 пролетными камерами, 1 камерой для микросхем и 2 камерами для меток на блок.

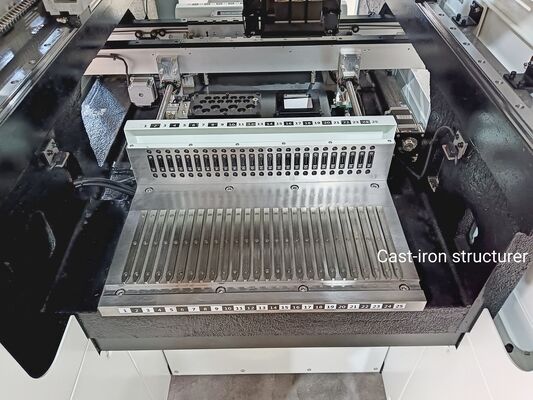

Узкая конструкция шириной 890 мм подходит для стандартных лифтов и компактных производственных помещений, обеспечивая гибкое развертывание двух машин без модификации объекта. Интегрированная чугунная рама, интеллектуальная тепловая компенсация и автоматическая калибровка обеспечивают долгосрочную стабильность точности даже в условиях круглосуточного производства.

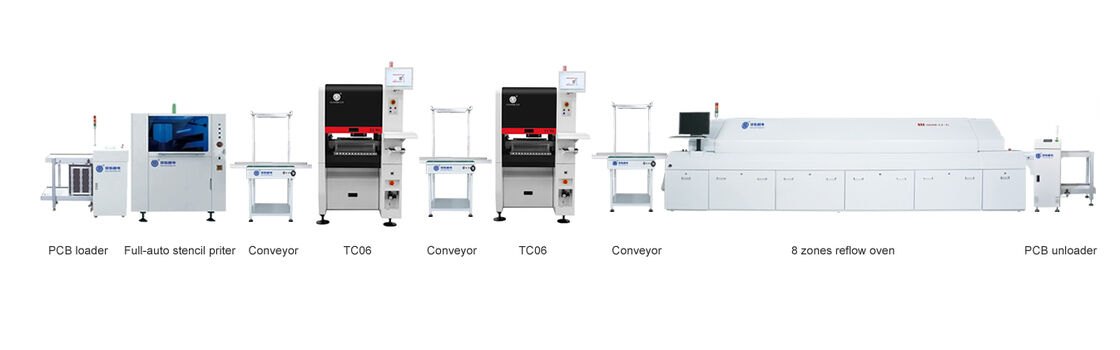

Комплект производственной линии
  • Загрузчик печатных плат 250LD
  • Полностью автоматический принтер паяльной пасты E6
  • Конвейер 50 см
  • Установка Pick and Place TC06 с 6 головками (6 головок)
  • Конвейер 50 см
  • Установка Pick and Place TC06 с 6 головками (6 головок)
  • Конвейер 50 см
  • Печь оплавления с 8 зонами CHM-PC850
  • Выгрузчик печатных плат 250ULD
Технические характеристики TC06
Размеры 890 мм (Д) x 1450 мм (Ш) x 1500 мм (В)
Вес 960 кг (чугунная конструкция)
Источник питания 220 В переменного тока (50 Гц, однофазный), 3 кВт
Подача воздуха 0,5 МПа ~0,7 МПа
Генерация вакуума Встроенный вакуумный насос
Количество монтажных головок 6
Скорость монтажа 27 800 CPH (оптимальная)
Точность монтажа (xy)+30 мкм, CPK≥1,0
Высота компонента ≤12 мм
Диапазон компонентов Исключение резисторов и конденсаторов, цилиндрический диод, алюминиевый конденсатор, SOT, SOP, QFP, QFN, BGA и т. д.
Размер компонента От 01005 до 36*36 мм, а также монтаж более крупных компонентов
Толщина печатной платы 0,6 мм ~ 3,5 мм
Размер печатной платы 350 мм (Д) x 300 мм (Ш)
Транспортировка печатных плат Автоматическая транспортировка по 3-секционным рельсам, устройство поддержки печатных плат
Смена насадок Автоматическая смена насадок (библиотека насадок на 19 отверстий)
Система управления Встроенный промышленный компьютер (система Windows) с монитором, клавиатурой и мышью
Система привода Оси X и Y управляются серводвигателями Panasonic
Трансмиссионная система Заземляющие винты + линейные направляющие
Система подачи 50 стандартных стопок питателей NXT 8 мм (также подходит для лотков для микросхем и ленточных питателей)
Система технического зрения Пролетная камера x 6 (применимый размер компонента: 16 мм x 16 мм); Камера для микросхем x 1 (применимый размер компонента: 36 мм x 36 мм); Камера для меток x 2
Ключевые характеристики
  • Скорость монтажа: 27 800 CPH (оптимальная на машину)
  • Диапазон компонентов: от 01005 до 36×36 мм (BGA, QFN, QFP, SOP, светодиоды, резисторы, конденсаторы)
  • Размер печатной платы: до 350 мм × 300 мм
  • Толщина печатной платы: 0,6 мм - 3,5 мм
  • Мощность: 220 В переменного тока, 3 кВт на машину
  • Система привода: серводвигатели Panasonic с заземляющими винтами THK и линейными направляющими
Изображения продукта

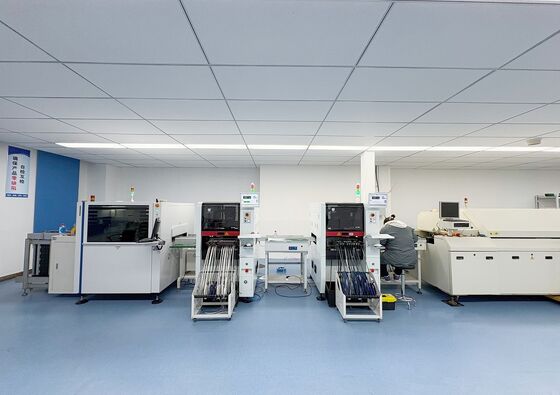

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Сервис и гарантия

На всю машину предоставляется гарантийный срок 1 год с момента покупки и пожизненное обслуживание. Мы всегда предоставляем запасные части для машин, прямые поставки с завода с гарантией. Мы предоставляем онлайн-поддержку по вопросам и ответам и устранению неполадок, а также услуги технического консультирования.

Мы предоставляем индивидуальное послепродажное обслуживание. Каждая машина на 100% протестирована перед отправкой.

Техническая поддержка

Кими Лю: Моб. и WhatsApp: +86 135 106 75756

Электронная почта: kimi@charmhigh-tech.com

Подписывайтесь на нас в YouTube

Если вы хотите узнать больше информации, пожалуйста, свяжитесь с нами по электронной почте. Мы ответим вам в первый раз.

Charmhigh, надежные заводские поставки.
