Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки

Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки

Большие изображения :  Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: chm-551p малая и средняя производственная линия SMT
Документ: Charmhigh CHM-551P - Catalo...og.pdf
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: $15,200~$18,000
Упаковывая детали: Экспорт фанерной коробки
Время доставки: 5-7 рабочих дней
Условия оплаты: Т/Т
Поставка способности: 50 в месяц
контакт

Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки

описание
Принтер для паяльной пасты: Полуавтоматический трафаретный принтер CHM-3250 Скомплектуйте mahcine места n: Charmhigh чм-551п (4 головки)
Речь в духовке: CHM-F830-PC (4 зоны, вверх4+низ4, с рейкой, с ПК) Другие машины: Конвейер СМТ 50/60см

Компактная и высокоточная SMT-линия с 4 головками для производства печатных плат
Комплексная маломасштабная, высокоточная линия поверхностного монтажа для производства печатных плат, оснащенная передовой автоматизацией и прецизионными компонентами.

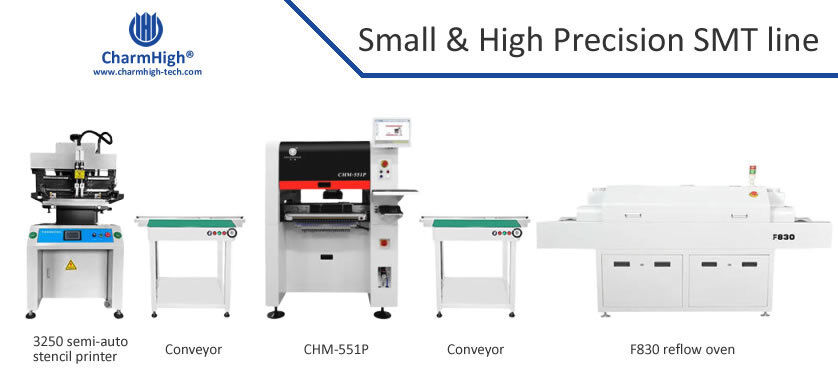

Комплектация

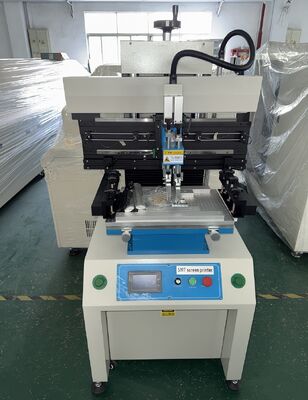

  • Полуавтоматический принтер паяльной пасты 3250
  • SMT конвейер
  • SMT машина для установки компонентов CHM-551P Charmhigh с 4 головками
  • SMT конвейер
  • Печь оплавления F830 (4 верхние + 4 нижние температурные зоны)

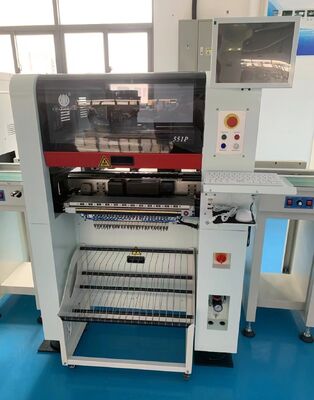

Технические характеристики CHM-551P
Размеры 1020 мм (Д) x 1180 мм (Ш) x 1450 мм (В)
Вес 556 кг
Источник питания AC220V (50 Гц, однофазный) 1,5 кВт (средняя мощность 350 Вт)
Подача воздуха 0,5 МПа ~ 0,7 МПа
Создание вакуума Встроенный вакуумный насос
Количество монтажных головок 4 головки
Скорость монтажа 14400 CPH (оптимальная)
Точность монтажа (XY) ±0,035 мм; CPK ≥ 1,0
Высота компонента 12 мм
Тип компонента 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA и т. д.
(резистор/конденсатор/диод/триод/светодиод/ИС и т. д.)
от 0201 до более крупных компонентов размером 30*30 мм
Толщина печатной платы 0,6 мм ~ 3,5 мм
Размер печатной платы 350 мм (Д) x 270 мм (Ш) (стандартный)
600 мм (Д) x 350 мм (Ш) (опционально)
Смена сопел Автоматическая смена сопел (библиотека сопел на 13 отверстий)
Система управления Система Linux, оснащенная монитором, клавиатурой и мышью
Приводная система Оси X и Y управляются серводвигателями; используется гибкое ускорение и замедление по S-кривой
Трансмиссионная система Шарико-винтовая передача + линейная направляющая
Система подачи 50 стандартных пневматических/электрических стеков фидеров Yamaha на 8 мм
(также подходит для лотков для ИС и фидеров в ленте)
Система технического зрения Камера для снимков x4 (применимый размер компонента: 14 мм × 14 мм)
Камера для ИС x1 (применимый размер компонента: 30 мм × 30 мм)
Камера для меток x2

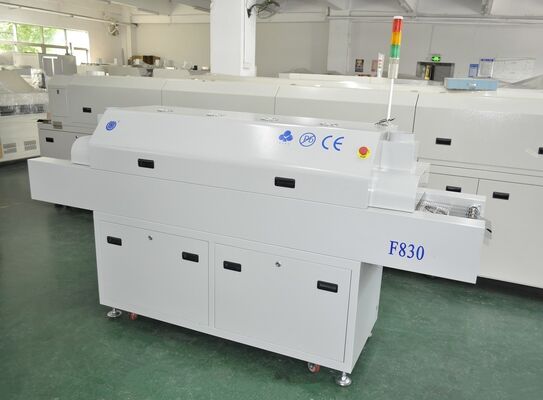

Технические характеристики печи оплавления F830
Модель CHM-F830
Количество зон нагрева Верхние 4 + Нижние 4
Длина зон нагрева 1400 мм
Режим нагрева Верхние: горячий воздух; Нижние: горячий воздух (принудительная конвекция горячего воздуха, двигатель Taiwan SAYA)
Количество зон охлаждения 2 плазменных вентилятора постоянного тока
Макс. ширина печатной платы 300 мм (сетчатый конвейер из нержавеющей стали)
Направление конвейера Слева направо
Высота конвейера 880 ± 20 мм
Режим транспортировки Сетчатый конвейер
Диапазон скорости конвейера 0-2200 мм/мин
Источник питания 5-проводной, 3 фазы, 380 В, 50/60 Гц
Пусковая мощность 10 кВт
Потребляемая мощность Примерно 2,5 кВт
Время разогрева Примерно 15-20 минут
Диапазон настройки температуры Комнатная температура - 380 °C
Метод контроля температуры Контроль прибором
Разница температур между соседними зонами 70 °C, может соответствовать самым высоким стандартам бессвинцового процесса
Точность контроля температуры ±2 °C
Отклонение температуры на печатной плате ±2 °C
Аварийный сигнал Аномальная температура (слишком высокая или слишком низкая после поддержания постоянной температуры)
Способ открытия Ручной
Размеры (Д*Ш*В) мм 2500*650*1400 мм
Вес Примерно 220 кг
Изображения продукта
Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки 0 Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки 1 Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки 2 Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки 3 Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки 4 Маленькая и высокая точность 4-главная линия SMT PCBA изготовление PCB сборки 5
Гарантия и поддержка

На всю машину предоставляется гарантийный срок 1 год с момента покупки и пожизненное обслуживание.

Мы всегда предоставляем запасные части для машин, надежные прямые поставки с завода.

Мы предоставляем онлайн-поддержку по вопросам и ответам, устранению неполадок и консультационные услуги.

Предоставляем индивидуальное послепродажное обслуживание.Каждая машина на 100% протестирована перед отправкой.
