Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ

Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ

Большие изображения :  Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: chm-551p малая и средняя производственная линия SMT
Документ: Charmhigh CHM-551P - Catalo...og.pdf
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: $15,200~$18,000
Упаковывая детали: Экспорт фанерной коробки
Время доставки: 5-7 рабочих дней
Условия оплаты: Т/Т
Поставка способности: 50 в месяц
контакт

Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ

описание
Принтер для паяльной пасты: Полуавтоматический трафаретный принтер CHM-3250 Скомплектуйте mahcine места n: Charmhigh чм-551п (4 головки)
Речь в духовке: CHM-F830-PC (4 зоны, вверх4+низ4, с рейкой, с ПК) Другие машины: Конвейер СМТ 50/60см
Выделить:

Печь оплавления для поверхностного монтажа для сборки печатных плат

,

Высокоточная печь оплавления CHM-551P

,

Печь производственной линии поверхностного монтажа F830

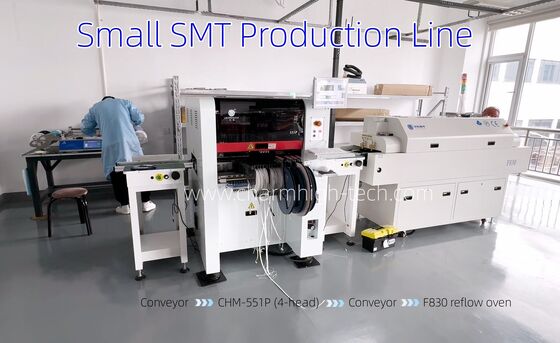

Высококачественная 4-головая компактная линия производства SMT CHM-551P с печью обратного потока F830
Комплексное решение для сборки ПКБ с высокой точностью 4-головой машиной для сбора и размещения и передовой печью для профессионального производства ПКБА.
Полный пакет включает
  • 3250 Полуавтоматический печатный станок для пая
  • Система конвейера SMT
  • CHM-551P Charmhigh 4-головой машины для подбора и размещения
  • Конвейер SMT 50 или 60 см
  • CHM-F830-PC Печь с обратным потоком (4 верхних + 4 нижних температурных зоны)
CHM-551P Спецификации машины для подбора и размещения
Размеры 1020 мм ((L) × 1180 мм ((W) × 1450 мм ((H)
Вес 556 кг
Силовое питание AC220V (50Hz, однофазный) 1,5 кВт (средняя мощность 350 Вт)
Доставка воздуха 0.5MPa ~ 0.7MPa
Количество монтируемой головки 4 головы
Скорость установки 14,400 CPH (оптимально)
Укрепление точности (XY) ± 0,035 мм; CPK≥1.0
Высота компонента 12 мм
Типы компонентов 0201/0402/0603 до 5050/SOT/SOP/QFP/QFN/BGA и т.д.
Резистор/конденсатор/диод/триод/LED/IC и т.д.
0201 до более крупных компонентов размером до 30×30 мм
Толщина ПКБ 0.6 мм ~ 3,5 мм
Размер ПКБ 350 мм ((L) × 270 мм ((W) (стандарт)
600 мм ((L) × 350 мм ((W) (необязательно)
Изменение сопла Автоматическая смена сопла (библиотека сопла с 13 отверстиями)
Система управления Система Linux с монитором, клавиатурой и мышью
Система привода Сервомоторы на оси X&Y с гибким ускорением/замедлением по кривой S
Система передачи Шаровой винт + линейный гид
Система питания 50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм
Подходит для IC подноса и кормильца с палочкой
Система зрения 4 фотокамеры (компоненты до 14×14 мм)
1 камера IC (компоненты до 30×30 мм)
Камеры с двумя знаками
CHM-F830-PC Спецификации печи для повторного потока
Модель CHM-F830-PC (управление компьютером, 4 верхних + 4 нижних зоны, ширина 300 мм)
Нагревательные зоны 4 верхних + 4 нижних
Продолжительность нагрева 1400 мм
Зоны охлаждения 2
Максимальная ширина ПКБ Ширина решетки 300 мм, регулируемая рельсом 200 мм
Высота конвейера Машины 880±20 мм
Транспортная система Металлический конвейер + железнодорожный конвейер
Скорость конвейера 0-2000 мм/мин
Силовое питание 5 проводов 380В 50/60Гц
Начальная мощность 10 кВт
Рабочая мощность Приблизительно 2,5 кВт.
Система управления Промышленный компьютер + монитор
Время разогрева 15-20 минут
Температурный диапазон Температура в помещении - 350°C
Контроль температуры Промышленный ПК + Контроль модуля температуры, SSR Driver
Точность температуры ± 1°C
Ошибка распределения температуры ± 3°C
Чистая масса Примерно 230 кг.
Размеры 2500 мм ((L) × 650 мм ((W) × 1400 мм ((H)
Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ 0

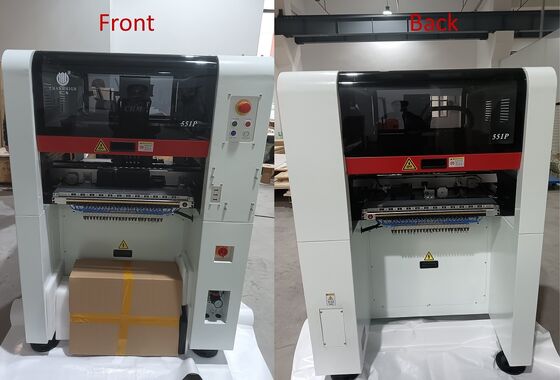

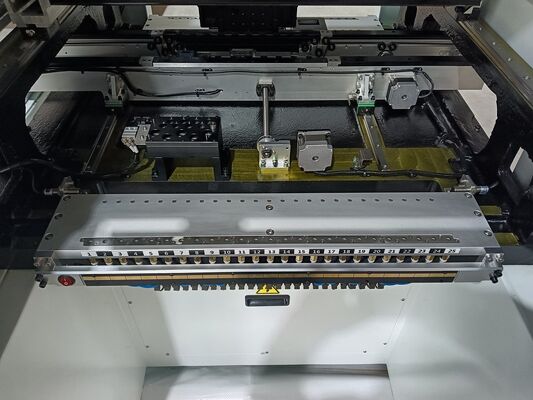

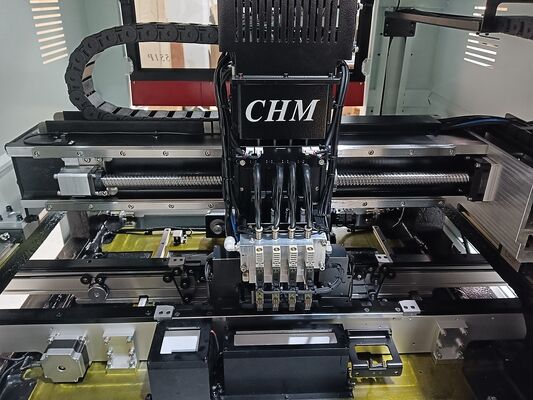

Высокоточный 4-головой CHM-551P с литой железной рамой
Поддерживает 0201 компоненты с прочной конструкцией из чугуна для максимальной стабильности и точности.
Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ 1

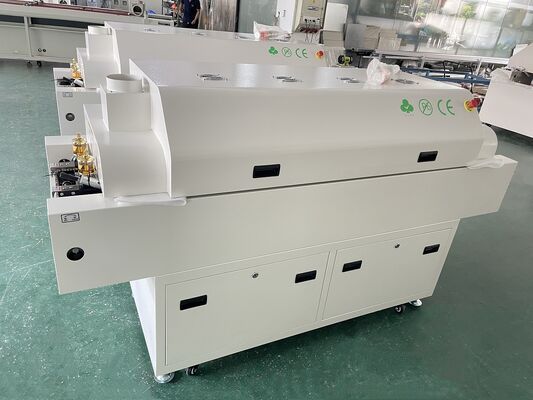

CHM-F830-PC Компактная печь для повторного сброса
Обладает автоматической регулировкой рельсов и ПК-управлением для точного профилирования температуры.
Высокоточная 4-главая производственная линия SMT CHM-551P с 4-зоной печи для сборки ПКБ 2
Гарантия и поддержка
Полная гарантия на машину: 1 год с даты покупки с пожизненной поддержкой.
  • Прямая поставка запасных частей на заводе
  • Онлайн-техническая поддержка и устранение неполадок
  • Персональное послепродажное обслуживание
  • Каждая машина 100% протестирована перед отправкой
Контакт технической поддержки
Кими Лю
Мобильный телефон / WhatsApp: +8613510675756
Электронная почта: kimi@charmhigh-tech.com
YouTube:@KimiLiuCharmhigh
Для получения дополнительной информации и видео-демонстрации, пожалуйста, свяжитесь с нами по электронной почте.
