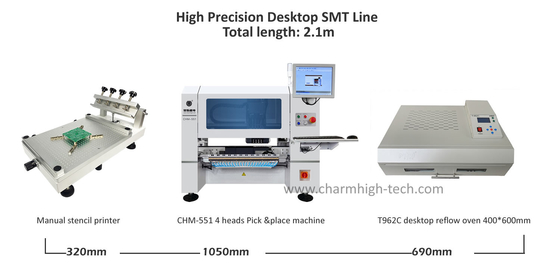

Высокоточная линия производства SMT:
3040 Принтер для стенцилов, CHM-551 Настольный SMT Чип монтер, Печь для повторного потока T962C
Для производства небольших партий, сборки ПКБ, экономичных решений SMT
Хорошо для начинающего бизнеса, университетского образования, исследований...
Высокая конфигурация, поддерживается минимум компонента 0201, (XY) ± 0,06 мм;CPK≥1.0
1. Штенцельный принтер 3040 Технические параметры
| Тип: |
Учебное пособие |
| Г.У.: |
23 кг |
| Максимальная площадь печати: |
250*400 мм |
| Размер упаковки: |
L 66cm*W 50cm*H 28cm |

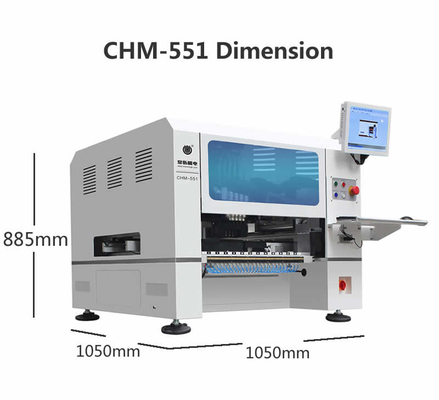

2. CHM-551Машина для подбора и размещения
| Спецификации CHM-551 |
| Размеры |
1050 мм ((L) x1050 мм ((W) x 880 мм ((H) |
| Вес |
210 кг |
| Силовое питание |
AC220V (50Hz, однофазный) 1,5kw |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
вакуумный насос |
| Количество монтируемой головки |
4 головы |
| Скорость установки |
11500CPH (оптимальный);IPC9850: 8850cph |
| Укрепление точности |
(XY) ± 0,06 мм; CPK≥1.0 |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
350 мм ((L) x 270 мм ((W) (стандарт);
600 мм ((L) x 350 мм ((W) (необязательно) |
| Изменение сопла |
Автоматическая замена сопла(13-ствольная библиотека сосудов) |
| Система управления |
Встроенный промышленный компьютер (Windows 7)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейся сервомоторами;
применение гибкого S-кривого ускорения и замедления
|
| Система передачи |
Шаровой винт + линейный гид |
| Система питания |
50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
Снимок камерой x4 (применимый размер компонента: 14mm×14mm);
IC camerax1 (применимый размер компонента: 25mm×25mm);
Маркировка камераx2 |
Список деталей
| Положение |
Количество |
Положение |
Количество |
| Машина для подбора и размещения |
1 |
Пинцет |
1 |
| Стержни |
8 |
Внутренний шестиугольный ключик |
1 |
| Сборник инструментов |
1 |
Смазочное масло |
1 |
| Гарантийная карта |
1 |
Фильтр |
4 |
| Руководство пользователя |
1 |
Быстрый разъем |
1 |
| Отчет об испытаниях |
1 |
Подставка для мыши |
1 |
| Кисточка |
1 |
Кабель питания |
1 |
3. T96C параметры:
Модель: T962C
Максимальная площадь эффективной сварки: 400 x 600 мм
Номинальная мощность: 2900 Вт
Температурный диапазон: 0°C-280°C
Цикл процесса: 1 ~ 8 мин.
Напряжение: 110V или 220V, двух видов
Частота: 50 - 60 Гц
Размер изделия: 684x504x225 мм
Чистая масса: 25 кг
Масса упаковки: 30 кг
Charmhigh 4 головы SMT выборка и устройство машины CHM-551, хорошо для 0201, BGA, 144 пин IC:
Этот 4-головый CHM-551 предназначен для точности и простоты использования в производстве электроники, при этом его скорость не очень высока, фактическая скорость 8850 CPH.способен обрабатывать 0201 компоненты с замечательной точностью и прошел строгие испытания CPK.
Его компактный дизайн идеально подходит для прототипирования и малого и среднего производства.
Это один из самых продвинутых небольших монтажников на рынке.
Если точность является вашим главным приоритетом, то Charmhigh CHM-551 - идеальное решение.

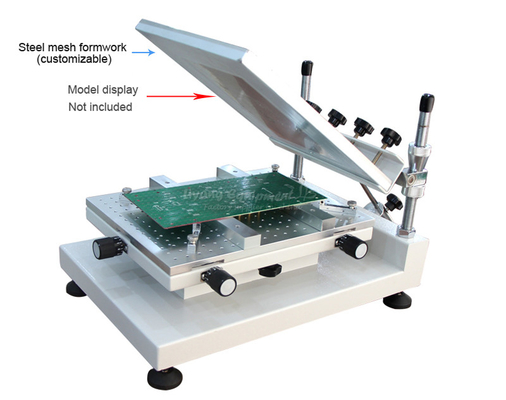

Высокоточный печатный принтер ручной работы:

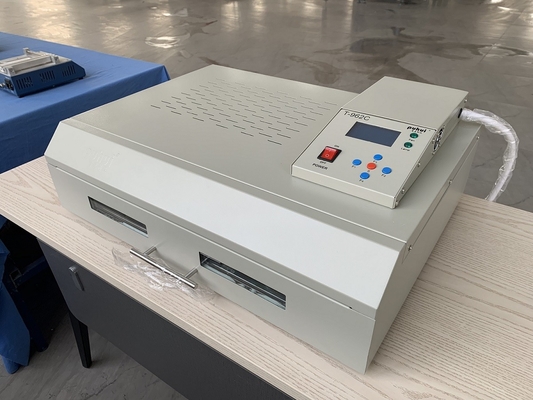

Т962C печь для повторного сброса с вытяжкой, размером нагрева 400x600 мм:
Лучшее сочетание небольшой линии SMT, мы рекомендуем это! Пожалуйста, покупайте с уверенностью.
Очаровательное заводское снабжение, с гарантией качества.
Обратите внимание:
Устройство CHM-551 SMT pick and place нужно только подключить внешний источник воздуха, который готовят сами, не нужно никаких других вещей.
Машина прошла контроль перед отправкой.
Мы предоставляем своевременное послепродажное обслуживание, каждая машина на 100% протестирована до отправки.
Наслаждайтесь своим автоматом!
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части машин, завод надежное прямое снабжение.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Каждая машина на 100% протестирована до отправки.
