PC8835 Полностью автоматическая рельсовая печь оплавления + управление ПК 8 температурными зонами (вверх8+вниз8)
Экономичная печь оплавления SMT без свинца PC8835 / PC8840 паяльная машина
2830*350 мм, сеткаширина 350 мм,8 зон 6 кВт паяльная сварочная машина
Скачать каталог PC8835:
PC8835 печь оплавления - Инструкция.pdf
Технические параметры для PC8835
| Модель |
PC8835 или PC8840
(Управление ПК, вверх8+вниз8, ширина 350 мм (или 400 мм)
|
| Параметры нагревательной части |
| Зона нагрева |
вверх8 + вниз8 |
| Длина нагрева |
2830 мм |
| Зона охлаждения |
2 |
| Параметры конвейера |
| Макс. ширина печатной платы |
Ширина сетки 350 мм (или 400 мм), регулировка рельса 250 мм |
| Направление конвейера |
Слева направо (справа налево, опция) |
| Высота конвейера |
Сетка 880±20 мм |
| Транспортная система |
Ленточный конвейер + рельсовый конвейер |
| Скорость конвейера |
0-2000 мм/мин |
| Параметры управления |
| Электропитание |
5 проводов 380 В 50/60 Гц |
| Мощность при запуске |
24 кВт |
| Потребляемая мощность при работе |
Прибл. 5-6 кВт |
| Режим управления |
Промышленный ПК + монитор |
| Время разогрева |
Около 20 минут |
| Диапазон регулирования температуры |
Комнатная температура - 350℃ |
| Контроль температуры |
Промышленный ПК + модуль температуры, драйвер SSR |
| Точность регулирования температуры |
± 1℃ |
| Погрешность распределения температуры |
± 2℃ |
| Аварийная сигнализация |
Ненормальная температура (сверхвысокая или сверхнизкая температура после постоянной температуры) |
| Сигнализация падения платы |
Опция |
| Размер и вес машины |
| Вес нетто |
Прибл. 1000 кг |
| Размеры (мм) Д×Ш×В |
Д3600×Ш700×В1430 |
Описание для PC8835 /PC8840:
1. Запатентованная технология нагревательного провода с независимой циркуляционной воздушной структурой, методы нагрева сверху и снизу, высокая тепловая эффективность и быстрый нагрев, достижение заданной рабочей температуры от комнатной температуры примерно за 20 минут, с разницей температур менее 30°C между заданной температурой и фактической температурой в зоне сварки.
2. Оснащен специальным высокотемпературным двигателем от Taiwan San Yue, напрямую соединенным для привода нагрева горячим воздухом, обеспечивая сбалансированное распределение горячего воздуха, низкий уровень шума и минимальную вибрацию, позволяя компонентам 0201 оставаться на месте во время транспортировки.
3. Уникальная конструкция воздуховода с импортной улиткообразной циркуляцией воздуха и трехслойными устройствами распределения воздуха, обеспечивающая равномерную циркуляцию воздуха, большую теплоемкость и раздельный нагрев для зоны предварительного нагрева, зоны контроля температуры и зоны сварки с независимой циркуляцией и контролем температуры, каждая температурная зона контролируется с точностью ±1°C, а камера печи открывается пневматической верхней крышкой.
4. Стандартная конфигурация включает две зоны принудительного охлаждения, при этом температура охлаждающего воздуха достигает всего 5°C, а скорость охлаждения в первой зоне охлаждения может достигать -5°C/с. Эффективно соответствует требованиям различных бессвинцовых процессов.
5. Подходит для регулировки температурных кривых различных моделей, с конфигурациями с двумя или тремя зонами сварки, восьмистрочным PROFILE TEST с минимумом 8°C и непрерывным тестированием кривых, специально разработанным для бессвинцовых процессов пайки в Японии, Европе и Америке.
6. Новейшая конструкция специальных направляющих рельсов для транспортировки, изготовленных из высокотемпературного и износостойкого алюминиевого сплава, обеспечивающая высокую жесткость и отсутствие деформации.
7. В транспортной системе используется регулировка скорости с переменной частотой, приводимая в действие импортными японскими двигателями Dongchuan, с высококачественными цепями из нержавеющей стали и сетчатыми лентами из нержавеющей стали материала SUS316 для синхронизированной транспортировки, что дополнительно обеспечивает стабильную транспортировку. Она также оснащена функцией бесперебойного питания (UPS), эффективно предотвращающей повреждение печатных плат внутри печи из-за внезапных отключений электроэнергии.
8. Управляется промышленным компьютером с ЖК-монитором и операционной системой Windows 10, обладающей гибкими возможностями тестирования кривых и мощными возможностями динамического анализа кривых, а также возможностью печати и сохранения всех данных, что соответствует требованиям бессвинцовых процессов.
Все электрические компоненты изготовлены из импортных деталей, и все сигнальные линии экранированы для обеспечения стабильной и надежной работы SMT24 в течение 24 часов в сутки, с годовой гарантией на всю машину и пожизненным обслуживанием.

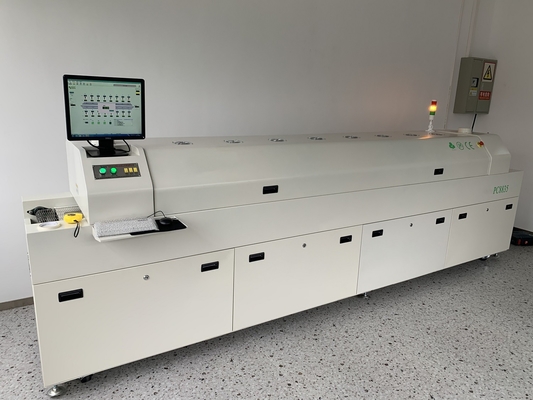

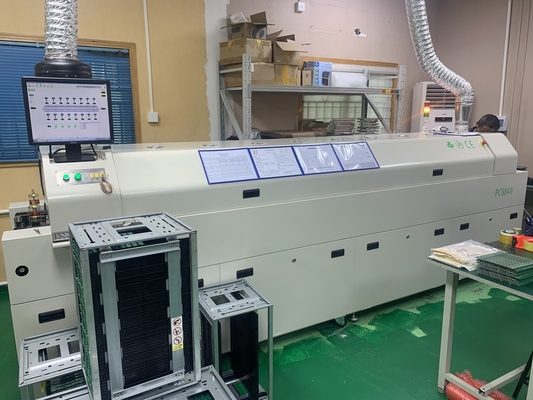

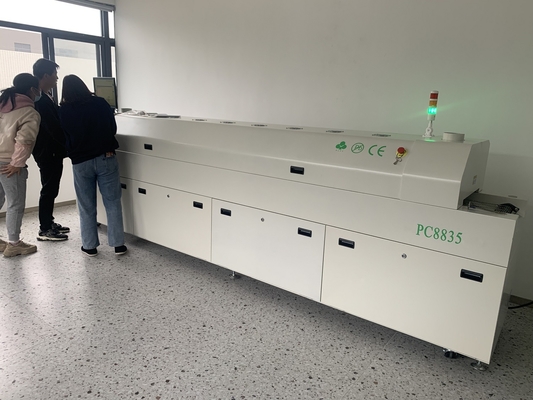

Реальные фотографии для PC8835:
Гарантия:
На всю машину предоставляется гарантия сроком на 1 год с момента покупки и пожизненное обслуживание.
Мы всегда предоставляем запасные части для машины, надежные прямые поставки с завода.
Мы предоставляем онлайн-ответы на вопросы, поддержку по устранению неполадок и услуги технических консультаций.
Предоставляем индивидуальное послепродажное обслуживание.Каждая машина на 100% хорошо протестирована перед отправкой.
