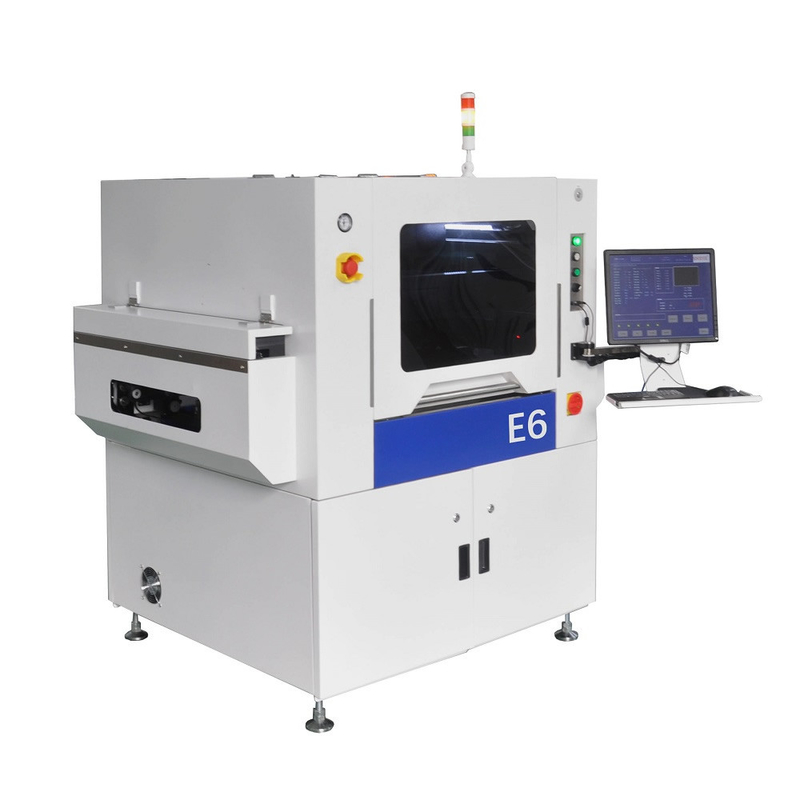

Высокая точностьЕ6Полностью автоматический принтер сварной пасты СМТ принтер с шрифтом Скрин-принтер для сборочной линии SMT, производственной линии SMT
Характеристики продукта
1Подъемная ступень управляется высокоточными свинцовыми винтами.
2Верхнее и нижнее движение шаблона управляется высокоточными глухими свинцовыми винтами.
3.Оснащен автоматическим устройством для очистки штемпелей, что делает его более легким и беззаботным в использовании.
4.Оснащенный усовершенствованной системой знаковых точек для обучения изображения, легко скорректировать центральное положение ПКБ и шаблона без необходимости специальных знаковых точек,обеспечение точности печати пасты сварки.
5Технология полноосевого перезагрузки позволяет машине быстро вернуться в исходное положение.
6Быстрая и простая настройка параметров перехода, увеличение скорости смены линии.
7Многочисленные варианты источников света, что облегчает обращение с точками отсчета для печатных плат разных цветов.
8.Установки разрешений пользователя для предотвращения случайных изменений важных параметров оборудования.
| Пункт E6 |
Параметр |
| Размер сетевого каркаса ((внешний каркас) |
470 ((W) x 370 ((D) mm 736 x 736 mm |
| Размер платы: |
50х50мм~600х350мм |
| Операционная система |
Windows 7 |
| Толщина платы: |
0.4~6 мм |
| Скорость печати: |
от 10 до 200 мм/с |
| Система визуальной регулировки: |
автоматический (любой формы) |
| Сгибание платы с электрическими цепями: |
Максимальная диагональ ПКБ1% |
| Тип скребчика: |
Скрепер из стали/скрепер из резины Угол не требуется ((45°/60) |
| Размер, регулируемый по оси XY: |
± 10 мм |
| Регулируемый угол печати: |
±2° |
| Повторение позиционирования: |
± 0,01 мм |
| Время цикла передачи: |
15s ((без учета времени печати и очистки) |
| Высота трансмиссии: |
900±20 мм |
| Позиционирование ПКБ - режим поддержки: |
игла с магнитной трубкой и адсорбция вакуума |
| Режим печати: |
однократная/двойная печать |
| Поле зрения камеры: |
8х6 мм |
| Визуальная точка отсчета: |
любая точка отсчета, сварочная площадка,00,53 мм |
| Силовое питание: |
220VAC 50-60Hz 1700 Вт |
| Подача воздуха под давлением: |
40,5-6 кг/м2 |
| Вес: |
950 кг |
| Направление передачи: |
левый в правом выходе/правый в левом выходе/левый в левом выходе/правый в
левый / правый в правый |
| Объем |
1482x1140x1535 мм ((WxDxH) |
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
