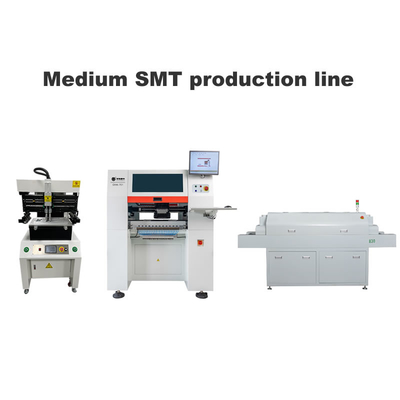

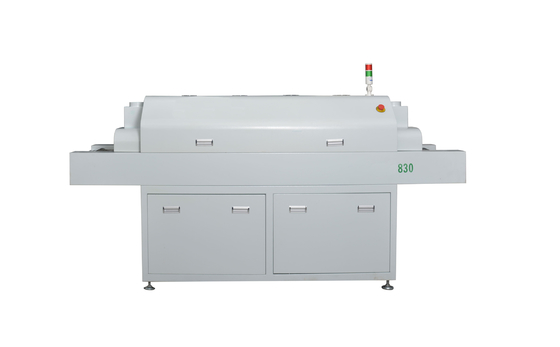

Средняя линия сборки PCB SMT: 3250 полуавтоматический печатный станок для сварки, CHM-751 6 головная машина для сбора и размещения SMT, 830 печи для повторного сбора.Для серийного производства экономичные решения SMT
Рабочее видео линии CHM-751 SMT:
https://www.youtube.com/watch?v=86Q1jI8Ey9E
Линия CHM-751 SMT на китайском заводе:
https://www.youtube.com/watch?v=hX4GejsQvA4
Наш канал на YouTube:
https://www.youtube.com/@KimiLiuCharmhigh/videos
Эта сборочная линия SMT подходит для:
Научно-исследовательские институты, военная промышленность, университетские лаборатории, предприятия, начинающие компании, новая энергетика/автомобильные умные дома, светодиодные осветительные приборы безопасности, потребительская электроника,Мобильная связьПромышленность бытовой техники, медицинское оборудование и т.д.
| CHM-751 Спецификации |
| Размеры |
1280 мм ((Л) × 1190 мм ((В) × 1470 мм ((В) |
| Вес |
540 кг |
| Силовое питание |
AC220V (50Hz, однофазный), 2,8 кВт |
| Доставка воздуха |
0.5MPa ~ 0.7MPa |
| Производство вакуума |
Встроенный вакуумный насос |
| Количество монтируемой головки |
6 голов |
| Скорость установки |
18400CPH (оптимальный)
IPC9850: 13400CPH |
| Укрепление точности |
(XY) ± 0,05 мм CPK≥1.0 |
| Высота компонента |
12 мм |
| Тип компонента |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ |
00,6 мм - 3,5 мм |
| Размер ПКБ |
400 мм ((L) × 350 мм ((W) |
| Перевозка ПКБ |
Автоматическая 3-секционная рельсовая транспортировка, поддержка ПКБ |
| Изменение сопла |
Автоматическая замена сопла (19-створчатая библиотека сопла) |
| Система управления |
Встроенный промышленный компьютер (Windows 7)
с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейся сервомоторами (ось Y - двойными двигателями);
применение гибкого S-кривого ускорения и замедления |
| Система передачи |
Наземный шаровой винт + линейный гид (ось Y с двойными винтами) |
| Система питания |
50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм
(также подходит для IC подноса и кормильца с палочкой) |
| Система зрения |
Снимок камера×6 (применимый размер компонента: 16mm×16mm);
Камера IC×1 (применимый размер компонента: 36mm×36mm);
Маркировка камеры × 2 |

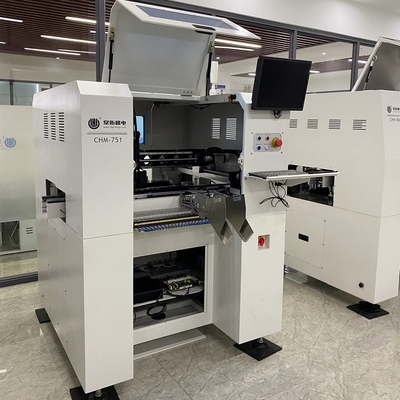

Настоящая фотография:

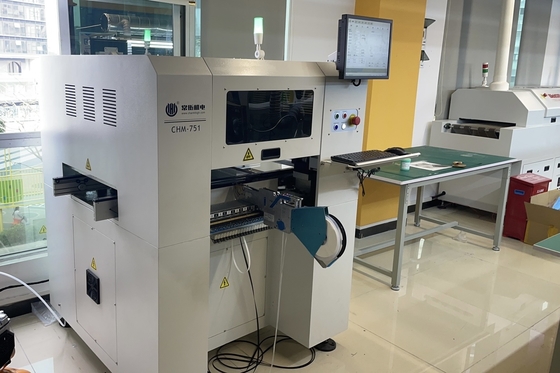

Семинар SMT:
Упаковка и доставка:
Образцы:
Очаровательная выставка:
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
