Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ

Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ
High Precision SMT Production Line with 4 Heads Chip Mounter and 6 Temperature Zones Reflow Oven for PCB Assembly
Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ

Большие изображения :  Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: Трафаретный принтер 3040 / CHM-551P / Печь для оплавления T961
Документ: Charmhigh CHM-551P - Catalo...og.pdf
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: $10200
Упаковывая детали: деревянная коробка
Время доставки: 1-3 рабочих дней
Условия оплаты: T/T; Западное соединение
Поставка способности: 50 в месяц
контакт

Высокоточная производственная линия SMT с 4 головами чип монтер и 6 температурных зон Reflow печь для сборки ПКБ

описание
Stencil printer: 3040 high precision printer manual type CHM-551: 4 heads 50 feeders with auto change nozzle
T961: Conveyor reflow oven, 6 temperature zones SMT line: High precision small SMT line
Выделить:

Обломок Mounter 3040 SMT

,

Обломок Mounter CHM-550 SMT

,

Производственная линия CHM-550 SMT

Высокая точность Малая SMT производственная линия 3040 Штенцельный принтер CHM-551P SMT Чип монтер Reflow Oven T961
Высокоточная линия производства SMT

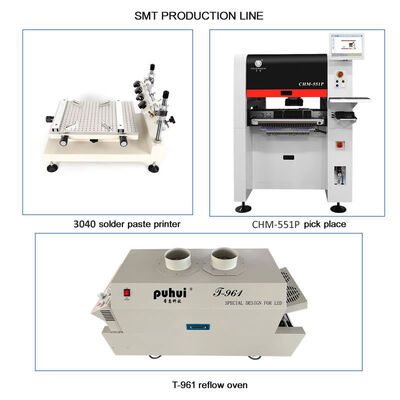

Полное решение, включающее принтер 3040 Stencil, CHM-551P SMT Chip Mounter, и печь Reflow T961. Идеально подходит для производства небольших партий, сборки печатных плат и экономичных SMT решений. Университетское образование и исследовательские приложения.
  • Поддерживается высокая конфигурация с минимальным размером компонента 0201
  • Точность установки: (XY) ± 0,05 мм; CPK≥1.0
Стенцильный принтер 3040 Технические параметры
Тип Учебное пособие
Валовая масса 23 кг
Максимальная площадь печати 250×400 мм
Размер упаковки 66 см ((L) × 50 см ((W) × 28 см ((H)
CHM-551P Машина для подбора и размещения
Размеры 1020 мм ((L) × 1180 мм ((W) × 1450 мм ((H)
Вес 556 кг
Силовое питание AC220V (50Hz, однофазный) 1,5kw (средняя мощность 350w)
Доставка воздуха 0.5MPa ~ 0.7MPa
Производство вакуума Встроенный вакуумный насос
Количество монтируемой головки 4 головы
Скорость установки 14400CPH (оптимальный)
Укрепление точности (XY) ± 0,035 мм; CPK≥1.0
Высота компонента 12 мм
Тип компонента 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д. (резистор/конденсатор/диод/триод/LED/IC и т.д.)
Толщина ПКБ 00,6 мм - 3,5 мм
Размер ПКБ 350 мм ((L) × 270 мм ((W) (стандарт); 600 мм ((L) × 350 мм ((W) (необязательно)

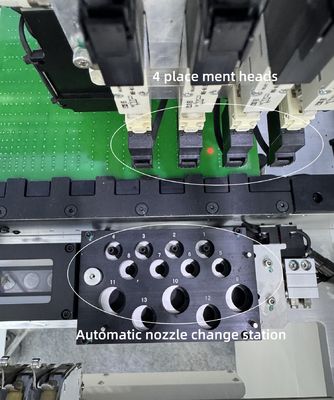

Изменение сопла Автоматическая смена сопла (библиотека сопла с 13 отверстиями)
Система управления Система Linux, оснащенная монитором, клавиатурой и мышью
Система привода оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления
Система передачи Шаровой винт + линейный гид
Система питания 50 Yamaha 8mm стандартные пневматические/электрические кормильщики (также подходят для IC поднос и палочки кормильца)
Система зрения Камера моментального снимка×4 (размер компонента: 14mm×14mm); камера IC×1 (размер компонента: 30mm×30mm); камера маркировки×2
Список деталей
Положение Количество Положение Количество
Машина для подбора и размещения 1 Пинцет 1
Стержни 8 Внутренний шестиугольный ключик 1
Сборник инструментов 1 Смазочное масло 1
Гарантийная карта 1 Фильтр 4
Руководство пользователя 1 Быстрый разъем 1
Отчет об испытаниях 1 Подставка для мыши 1
Кисточка 1 Кабель питания 1
T961 Параметры печи с обратным потоком
Модель Т-961
Количество отопительной зоны Верхняя 3 / Нижняя 3
Длина зоны нагрева 730 мм
Тип отопления Интеллектуальный уровень сирокко и быстрое инфракрасное нагревание
Количество зоны охлаждения 1
Максимальная ширина платы ПКБ 230 мм
Направление операции Слева → направо
Варианты доставки Сетевая передача и цепная передача
Скорость конвейера 0-290 мм/мин
Силовое питание 220В 50/60Гц
Пиковая мощность 3.5 кВт
Время нагревания Около 7 минут.
Диапазон контроля температуры Температура в помещении - 300°C
Режим управления температурой Управление PID в замкнутом цикле
Точность контроля температуры ± 1°C
Отклонение распределения температуры ПКЖ ±2°C
Общие измерения 1000×466×445 мм
Машины 70 кг
Изображения продукции
High Precision SMT Production Line Detail

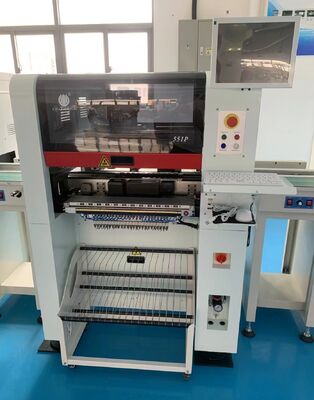

Фотографии установки заказчика
Customer SMT production line installation Customer SMT machine operation
Ручной печатный принтер 3040
Manual stencil printer for double layer PCB

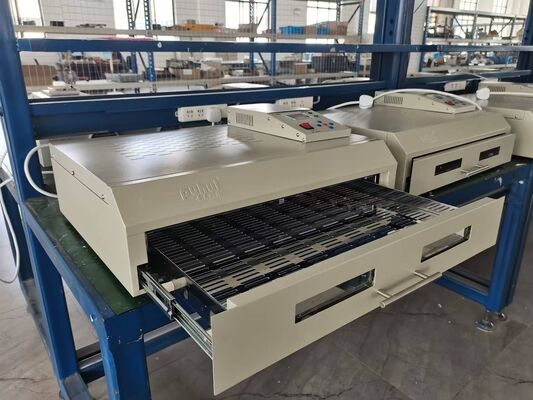

T961 Печь без свинца
T961 reflow oven with 730x230mm heating size for double layer PCB
Лучшая комбинация небольшой линии SMT - мы настоятельно рекомендуем! Купить с уверенностью.
Фабрика Charmhigh поставляет прямые товары с гарантией качества.
Важные замечания
Машина CHM-551P SMT для подбора и размещения требует только подключения к внешнему источнику воздуха (подготовленного заказчиком), никаких других принадлежностей не требуется.
Каждая машина проходит проверку качества перед отправкой.
Мы предоставляем своевременное послепродажное обслуживание и каждая машина на 100% проверяется перед отгрузкой.
Обслуживание и гарантия
  • Полная гарантия на машину: 1 год с даты покупки с пожизненным обслуживанием
  • Прямая поставка из завода надежных запасных частей
  • Онлайн-помощь в вопросах и ответах и устранение неполадок с техническими консультациями
  • Персональное послепродажное обслуживание
  • Каждая машина 100% протестирована перед отправкой
Техническая поддержка и контакт
Кими Лю
Компания Charmhigh Technology Limited
Мобильный телефон / WhatsApp: +8613510675756
Электронная почта:kimi@charmhigh-tech.com
Канал YouTube:
www.youtube.com/c/KimiLiuCharmhigh/видео
Для получения дополнительной информации и видео, пожалуйста, свяжитесь с нами по электронной почте.
