Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961

Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961
High Precision Small SMT Production Line 3040 Stencil Printer CHM-551 SMT Chip Mounter Reflow Oven T961
Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961

Большие изображения :  Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: Стенцильная принтер 3040 / CHM-551 / T961 Печь для повторного сброса
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: $8960
Упаковывая детали: деревянная коробка
Время доставки: 1-3 рабочих дней
Условия оплаты: T/T; Западное соединение
Поставка способности: 100 в месяц

Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961

описание
Трафаретный принтер: 3040 высокоточный принтер ручного типа CHM-550: 4 головы 50 кормителей с автоматической насадкой
T961: Конвейерная печь с обратным потоком, 6 температурных зон линия smt: Высокий тип конфигурации
Выделить:

Обломок Mounter 3040 SMT

,

Обломок Mounter CHM-550 SMT

,

Производственная линия CHM-550 SMT

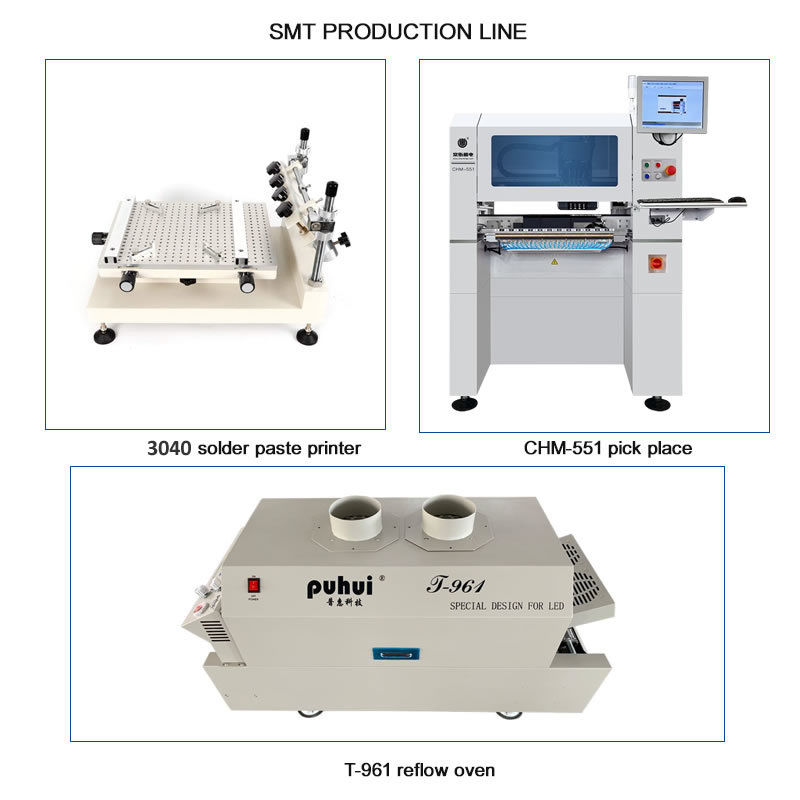

Высокоточная линия производства SMT:

3040 Принтер для стенцилов, CHM-551 Настольный SMT Чип монтер, Печь для повторного потока T961

Для производства небольших партий, сборки ПКБ, экономичных решений SMT

Хорошо для начинающего бизнеса, университетского образования, исследований...



Высокая конфигурация, поддерживается минимум компонента 0201, (XY) ± 0,06 мм;CPK≥1.0


1. Штенцельный принтер 3040 Технические параметры

Тип: Учебное пособие
Г.У.: 23 кг
Максимальная площадь печати: 250*400 мм
Размер упаковки: L 66cm*W 50cm*H 28cm


2. CHM-551Машина для подбора и размещения

Спецификации CHM-551
Размеры 1050 мм ((L) x1050 мм ((W) x 880 мм ((H)
Вес 210 кг
Силовое питание AC220V (50Hz, однофазный) 1,5kw
Доставка воздуха 0.5MPa ~ 0.7MPa
Производство вакуума вакуумный насос

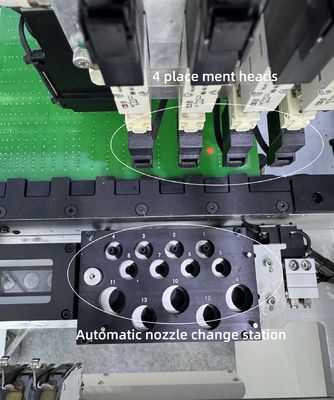

Количество монтируемой головки 4 головы
Скорость установки 11500CPH (оптимальный);IPC9850: 8850cph
Укрепление точности (XY) ± 0,06 мм; CPK≥1.0
Высота компонента 12 мм
Тип компонента 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA и т.д.
(резистор/конденсатор/диод/триод/LED/IC и т.д.)
Толщина ПКБ 00,6 мм - 3,5 мм
Размер ПКБ 350 мм ((L) x 270 мм ((W) (стандарт);
600 мм ((L) x 350 мм ((W) (необязательно)
Изменение сопла Автоматическая замена сопла(13-ствольная библиотека сосудов)
Система управления Встроенный промышленный компьютер (Windows 7)
с монитором, клавиатурой и мышью
Система привода

оси X&Y, приводящейся сервомоторами;

применение гибкого S-кривого ускорения и замедления

Система передачи Шаровой винт + линейный гид
Система питания 50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм
(также подходит для IC подноса и кормильца с палочкой)
Система зрения Снимок камерой x4 (применимый размер компонента: 14mm×14mm);
IC camerax1 (применимый размер компонента: 25mm×25mm);
Маркировка камераx2



Список деталей

Положение Количество Положение Количество
Машина для подбора и размещения 1 Пинцет 1
Стержни 8 Внутренний шестиугольный ключик 1
Коробка с инструментами 1 Смазочное масло 1
Гарантийная карта 1 Фильтр 4
Руководство пользователя 1 Быстрый разъем 1
Отчет об испытаниях 1 Подставка для мыши 1
Кисточка 1 Кабель питания 1

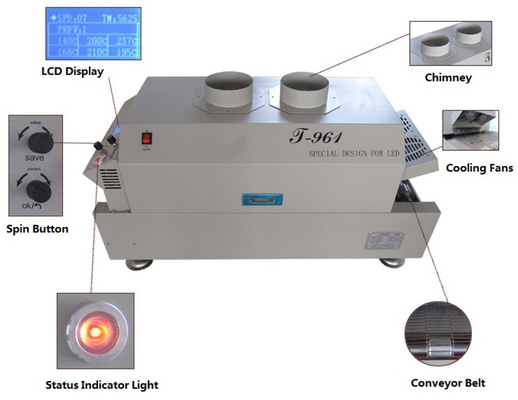

3. T961 параметры:

Модель Т-961
Количество отопительной зоны верхний3/нижний3
Длина зоны нагрева 730 мм
Тип отопления интеллектуальный уровень сирокко и быстрый инфракрасный нагрев
Количество в зоне охлаждения 1
Максимальная ширина платы ПКБ 230 мм
Направление работы левый→правый
Варианты доставки Сетевая передача и цепная передача
Скорость конвейерной ленты 0-290 мм/мин
Силовое питание 220В 50/60Гц
Пиковая мощность 3.5 кВт
Время нагрева Около 7 минут.
Диапазон регулирования температуры Температура в помещении - 300
Режим регулирования температуры Управление PID в замкнутом цикле
Точность регулирования температуры ± 1
Отклонение температурного распределения ПКБ ±2
Общие размеры 1000×466×445 мм
Машины 70 кг



Детальные фотографии:

Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 0

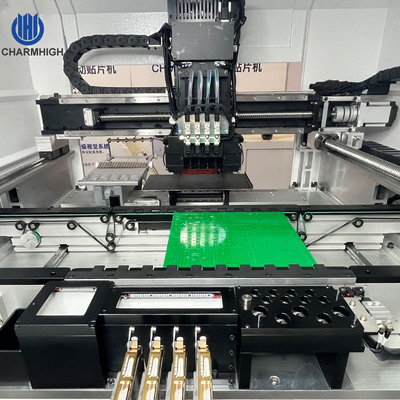

Теперь CHM-550 обновлен на CHM-551, изображение ниже:



Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 1

Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 2

Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 3



Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 4



Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 5



Снимок от клиента:

Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 6

Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 7



Ручная штенцельная принтер 3040, для двухслойных печатных плат:

Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 8



T961 безсвинцовая печь для повторного сброса, с большим размером нагрева 730x230 мм, для двуслойных печатных пластин:



Высокая точность Малая SMT производственная линия 3040 Штемсель принтер CHM-551 SMT Чип монтер Reflow Oven T961 9



Лучшее сочетание небольшой линии SMT, мы рекомендуем это! Пожалуйста, покупайте с уверенностью.

Очаровательное заводское снабжение, с гарантией качества.





Обратите внимание:

Устройство CHM-551 SMT pick and place нужно только подключить внешний источник воздуха, который готовят сами, не нужно никаких других вещей.

Машина прошла контроль перед отправкой.

Мы предоставляем своевременное послепродажное обслуживание, каждая машина на 100% протестирована до отправки.

Наслаждайтесь своим автоматом!



Сервис и гарантия:

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.

Мы всегда предоставляем запасные части машин, завод надежное прямое снабжение.

Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.

Каждая машина на 100% протестирована до отправки.
