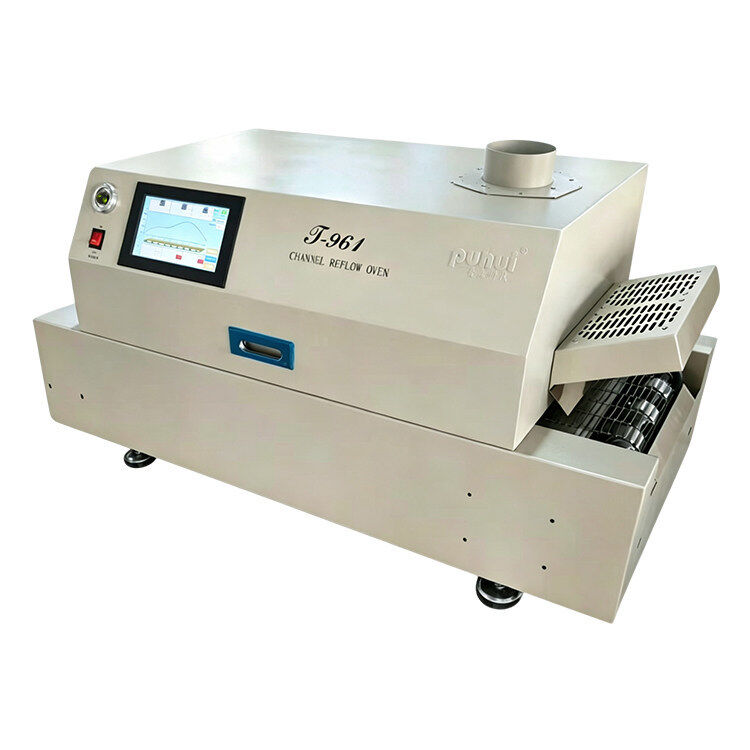

Настольная печь Reflow T961 с temp 6 транспортера 730*230mm разделяет на зоны паяя машину 3.5KW

Самая популярная конвейерная настольная мини печь оплавления SMT T961

230*730 мм 6 зон 3.5KW Паяльная сварочная машина, Специальный дизайн для LED / SMD

Купите ее в нашем интернет-магазине по самой низкой цене напрямую:

T961: https://www.charmhigh-smt.com/sale-481488-t961-desktop-conveyor-reflow-oven-230-730mm-infrared-ic-heater-soldering-oven-puhui-220v.htm

Технические параметры для T961:

Описание:

1. Эта машина выбирает интеллектуальный уровень сирокко и технологию быстрого инфракрасного нагрева, оснащена специальным дизайном крыльчатки, стабильной скоростью и равномерной температурой, подходит для непрерывной пайки светодиодных и BGA компонентов.

2. Эта машина оснащена гусеничной системой нагрева с шестью температурными зонами, и каждая температурная зона использует независимое PID-управление и тип нагрева вверх-вниз, что позволяет сделать внутреннюю температуру более точной и хорошо пропорциональной, всего около 7 минут, чтобы нагреть ее до рабочей температуры от комнатной температуры.

3. Интеллектуальный тип нагрева температурной волной, выбор волны большой емкости, имеет восемь температурных волн, которые могут удовлетворить различные технологические требования к сварке.
4. Используйте программируемую технологию, предустановите функцию хранения памяти температурной волны, можете завершить весь процесс сварки автоматически в соответствии с вашей предварительной настройкой волны.
5. Примите измерение температуры термопарой и добавьте схему компенсации, сделайте измерение температуры более точным, волну более совершенной. 6. Используйте технологию интеллектуального контроля температуры PID; сделайте контроль температуры более точным.    Примите импортное твердотельное реле большого тока, бесконтактный выход может эффективно избежать повреждения ИС или печатной платы из-за быстрого или непрерывного нагрева, сделать весь процесс сварки более научным и безопасным.

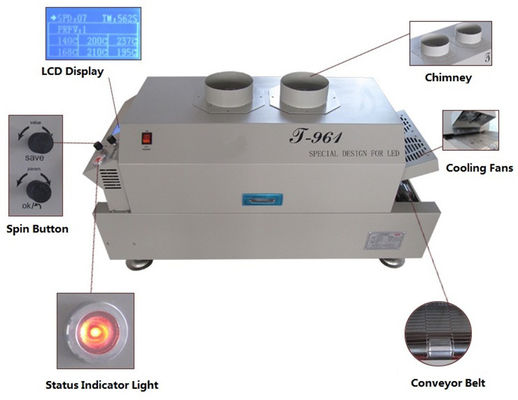

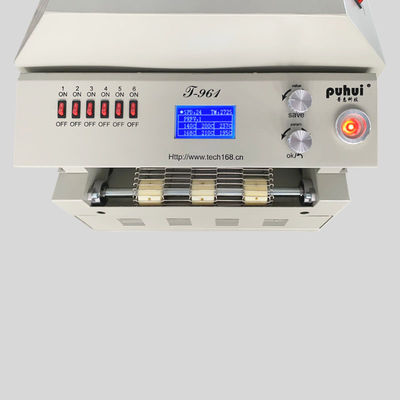

7. Система передачи использует импортный частотный преобразователь, PID-скорость с обратной связью, плавную работу,  регулируемый диапазон скоростей 0-290 мм/мин. 8. Примите независимую структуру колеса и специальную стойку из нержавеющей стали, прочную износостойкость, работает плавно, точность скорости может достигать ±10 мм/мин. 9. Независимая зона охлаждения, чтобы обеспечить низкую температуру печатной платы при необходимости. 10. Дружественный интерфейс взаимодействия человек-машина, идеальный ЖК-дисплей, нет необходимости подключаться к ПК, можно очень четко наблюдать весь процесс ремонта.
11. Эргономичный дизайн, практичный и простой в эксплуатации. Хорошее качество сборки, но в то же время легкий вес и небольшая занимаемая площадь позволяют легко расположить, транспортировать или хранить T-960 на верстаке.


Основа для установки волны:

1. Теория оплавления и температурная волна

Когда печатная плата попадает в зону нагрева (сухая зона), растворитель и газ в паяльной пасте испаряются. В то же время флюс может смачивать площадку и наконечник и ножку компонента. Паяльная паста плавится, проваливается и покрывает площадку, что приводит к изоляции площадки и контактов компонентов от кислорода. Печатная плата попадает в зону сохранения тепла. Печатная плата и компоненты получают полный предварительный нагрев. В случае повреждения печатной платы и компонентов, когда она попадает в зону сварки, и температура быстро нагревается. Когда печатная плата попадает в зону сварки, температура повышается, и паяльная паста плавится. Когда печатная плата попадает в зону охлаждения, жидкая паяльная паста затвердевает в точках пайки. Процесс оплавления завершен.

Температура является ключом к качеству сварки. Фактическая и заданная температура, скорость нагрева и пиковая температура должны соответствовать. Перед тем, как температура достигнет 160°, пожалуйста, контролируйте скорость нагрева примерно  1°/С. Если нагрев происходит слишком быстро, печатная плата и компоненты будут повреждены, а печатная плата может деформироваться.  С другой стороны, флюс испаряется слишком быстро. И легко сделать шарик припоя. Установите пиковую температуру на 20°-40° выше температуры плавления паяльной пасты. Установите время оплавления 10–60 с. Если пиковая температура низкая или время оплавления короткое, это повлияет на качество сварки, и серьезно приведет к тому, что паяльная паста не расплавится. Если пиковая температура высокая или время оплавления долгое, металлический порошок окислится и повлияет на качество сварки, и серьезно приведет к повреждению компонента и печатной платы.
2. Установка температурной волны

Установите волну в соответствии с паяльной пастой и вышеуказанной основой. Различная паяльная паста, выберите и установите разные волны. Кроме того, температурная волна связана с печатной платой, плотностью и размером компонентов. Обычно температура сварки без свинца должна быть на 40° выше температуры плавления.

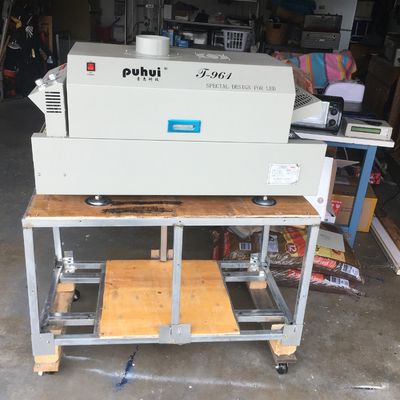

100% Реальные фотографии, как показано ниже:

Рекомендация по небольшой производственной линии SMT:

Гарантия:

На всю машину предоставляется гарантия сроком на 1 год с момента покупки и пожизненное обслуживание.
Мы всегда предоставляем запасные части для машин, надежные прямые поставки с завода.
Мы предоставляем онлайн-вопросы и ответы, поддержку по устранению неполадок и услуги технических консультаций.

Предоставляем индивидуальное послепродажное обслуживание. Каждая машина на 100% хорошо протестирована перед отправкой.
