Полностью автоматическая линия сборки SMT: загрузчик и разгрузчик печатных плат
Загрузчик журналов SMT для линии сборки печатных плат

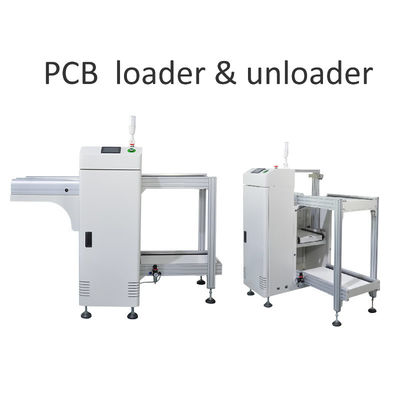

Полностью автоматические модели загрузчика и разгрузчика печатных плат для производственной линии SMT CHM-250LD и CHM-250ULD, разработанные для оборудования для производства электроники и линий сборки печатных плат.
Ключевые особенности
- Система управления ПЛК для надежной работы
- Совместимость с интерфейсом SMEMA
- Возможность как всасывания, так и подачи плат
- Прочная и стабильная конструкция для непрерывного производства
- Панель управления с человеко-машинным интерфейсом для более простого управления
Функция загрузчика печатных плат
Это оборудование используется в начале производственной линии. Для чистых плат можно использовать функцию всасывания платы, а для двусторонних плат - функцию верхней платы, что делает производство более удобным и быстрым.
Функция разгрузчика печатных плат
Это оборудование используется для операции сбора панелей печатных плат на производственной линии SMT.
Доступные модели
Модели загрузчиков печатных плат
CHM-250LD, CHM-330LD, CHM-390LD, CHM-460LD
Модели разгрузчиков печатных плат
CHM-250ULD, CHM-330ULD, CHM-390ULD, CHM-460ULD
Технические параметры
| Параметр |
Спецификация |
| Время загрузки |
Приблизительно 6 секунд |
| Высота подачи |
900±30 мм (или по спецификации пользователя) |
| Выбор шага |
10 мм, 20 мм, 30 мм, 40 мм |
| Направление передачи |
Слева направо или справа налево |
| Количество контейнеров |
1 журнал печатных плат |
| Давление и расход газа |
4-6 бар, максимум 30 л/мин |
| Толщина печатной платы |
Минимум 0,6 мм |
| Время замены контейнера |
Приблизительно 25-30 секунд |
| Источник питания |
100-230 В, однофазный, максимум 300 ВА |

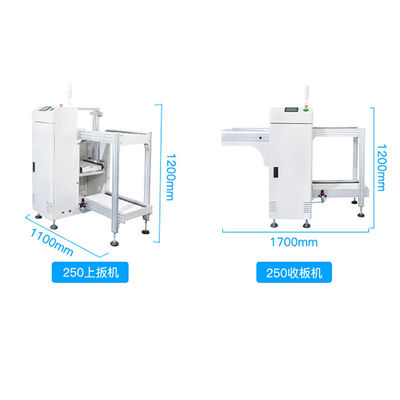

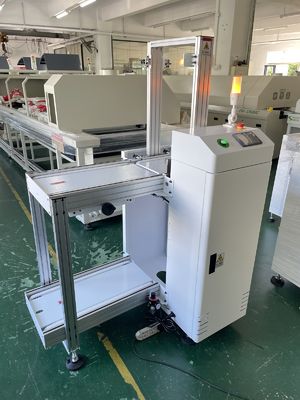

Изображения продукта
100% гарантия качества с реальными изображениями продукта:
Рекомендуемые варианты производственной линии
Вариант 1: машины для установки компонентов CHM-551 с 4 головками
Вариант 2: машины для установки компонентов с 8 и 10 головками

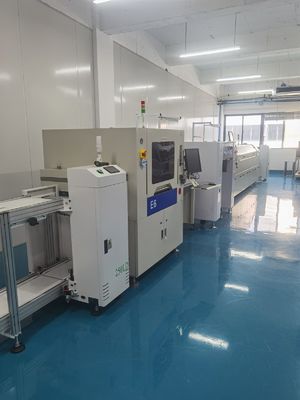

Примеры установки у клиентов
Сервис и гарантия
На всю машину предоставляется гарантийный срок 1 год с даты покупки с пожизненной сервисной поддержкой.
- Прямые поставки запасных частей с гарантией
- Онлайн-поддержка по вопросам и ответам и устранению неполадок
- Услуги технического консультирования
- Индивидуальное послепродажное обслуживание
- Каждая машина проходит 100% тестирование перед отправкой
