Полноавтоматическая рельсовая печь для повторного потока + управление ПК 6 температурных зон (вверх6+вниз6)
Свинцово-безопасная сварочная машина SMT PC6635
2200 * 350 мм 6 зон 5КВ сварочная машина
Скачать каталог PC6635:ПК6635 Печь с обратным потоком - Инструкция.pdf
Технический параметр для PC6635
| Модель |
PC6635 (PC, вверх6+вниз6, ширина 350 мм) |
| Параметр нагревательной части |
| Зона отопления |
Вверх6 + вниз6 |
| Длина нагрева |
2200 мм |
| Зона охлаждения |
2 |
| Параметр конвейера |
| Максимальная ширина ПКБ |
Ширина решетки 350 мм, рельс регулируемый 250 мм |
| Направление конвейера |
L→R (R→L.option) |
| Высота конвейера |
Машины 880±20 мм |
| Транспортная система |
Металлический конвейер + железнодорожный конвейер |
| Скорость конвейера |
0-2000 мм/мин |
| Параметр управления |
| Электрическое питание |
5 проводов 380В 50/60Гц |
| Мощность запуска |
24 кВт |
| Потребление мощности при эксплуатации |
Приблизительно 5-6 кВт |
| Управление режимом |
Промышленный компьютер + монитор |
| Время разогрева |
Около 20 минут. |
| Диапазон регулирования температуры |
Температура в помещении - 350°C |
| Контроль температуры |
Промышленный ПК+Темп. модуль управления, SSR драйвер |
| Точность регулирования температуры |
± 1°C |
| Ошибка распределения температуры |
± 3°C |
| Сигнал тревоги |
Аномальная температура (ультравысокая или ультранизкая температура после постоянной температуры) |
| Сигнализация падения на борту |
Вариант |
| Размер и вес машины |
| Чистая масса |
Примерно.400 кг. |
| Размер ((мм) L×W×H |
L3600 × W700 × H1430 |
Описание для PC6635:
1Патентированная технология нагревательного провода с независимой циркулирующей структурой воздуха, методами нагрева сверху и снизу, высокой тепловой эффективностью и быстрым повышением температуры,достижение установленной рабочей температуры от комнатной температуры примерно за 20 минут, с температурной разницей менее 30°C между установленной температурой и фактической температурой в зоне сварки.
2.Оснащенный специальным высокотемпературным двигателем из Тайваня San Yue, напрямую соединенным для управления нагревом горячего воздуха, обеспечивающим сбалансированное распределение горячего воздуха, низкий уровень шума и минимальную вибрацию,позволяет 0201 компонентам оставаться на месте во время транспортировки.
3.Уникальная конструкция воздуховодов с импортированной циркуляцией воздуха из чешуи улитки и трехслойными устройствами распределения воздуха, обеспечивающими равномерную циркуляцию воздуха, большую теплоемкость,и отдельное отопление для зоны предварительного нагрева, зоны контроля температуры и зоны сварки с независимой циркуляцией и контролем температуры, каждая зона температуры контролируется с точностью ±1°C,и камера печи открывается пневматическим крышкой.
4Стандартная конфигурация включает в себя две зоны принудительного охлаждения, причем температура охлаждающего воздуха достигает 5°C, а скорость охлаждения в первой зоне охлаждения может достигать -5°C/S.Эффективно отвечает требованиям различных бессвинцовых процессов.
5. Подходит для регулировки температурных кривых различных моделей, с двумя или тремя конфигурациями зоны сварки, восьмилинейный тест профиля при температуре не менее 8°C,и непрерывное испытание кривой, специально разработанное для безсвинцовых процессов сварки в Японии или Европе и Америке.
6.Современная конструкция специальных транспортных рельсов, изготовленных из высокотемпературного и износостойкого алюминиевого сплава, обеспечивающего высокую жесткость и отсутствие деформации.
7Транспортная система использует переменную частоту управления скоростью, управляемую импортированными японскими двигателями Dongchuan,с высококачественными цепями из нержавеющей стали и ремнями из нержавеющей стали из материала SUS316 для синхронной транспортировкиОн также оснащен функцией бесперебойного питания (UPS), эффективно предотвращая повреждение ПХБ внутри печи в результате внезапных отключений электроэнергии.
8Управляется промышленным компьютером с ЖК-дисплеем и операционной системой Windows 10, с гибким тестированием кривых и мощными возможностями анализа динамических кривых.а также возможность печати и сохранения всех данных, отвечающие требованиям безсвинцовых процессов.
Все электрические компоненты изготовлены из импортных деталей, и все сигнальные линии защищены, чтобы обеспечить стабильную и надежную работу SMT24 24 часа в сутки,с годовой гарантией на всю машину и пожизненным обслуживанием.

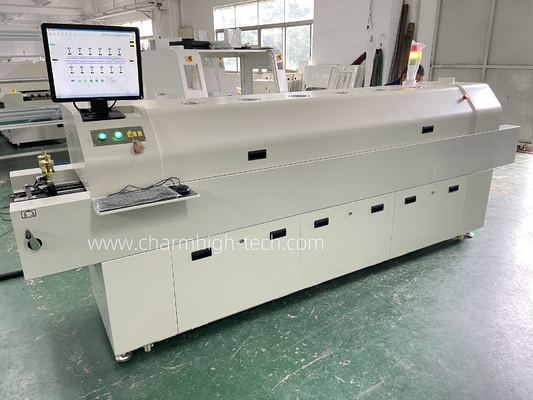

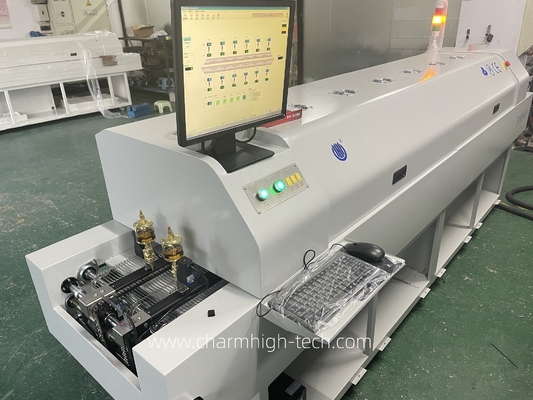

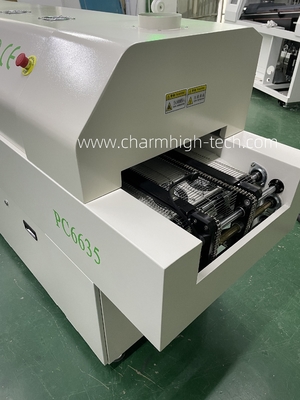

100% настоящие фотографии PC6635:
Рекомендации по производственной линии SMT:
1Загрузчик ПКБ
2.E6 печатный принтер для паяльной пасты
3Конвейер для печатных плат
4. CHM551 машина для подбора и размещения - два единицы
5Конвейер для печатных плат
6.PC6635 Печь с автоматическим рельсом + PC
7Разгрузчик ПКБ
Гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части машин, завод надежное прямое снабжение.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Предоставьте индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
