Подробная информация о продукте:
|
| Трафаретный принтер: | 3250 полуавтоматический печатный принтер для паяльной пасты | CHM-551: | 4 головки 50 кормителей (насадка для автоматической смены, конвейер для автоматической пластинки) |
|---|---|---|---|
| T961: | Конвейерная печь с обратным потоком, 6 температурных зон | линия smt: | Высокоточная линия, поддержка 0201 |
| Компонент: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA и т.д. | Устанавливать точность: | (XY) ± 0,06 мм; CPK≥1.0 |
| Размер ПКБ: | 350 мм ((L) x 270 мм ((W) | Скорость установки: | 11500 копий в час (оптимальная) IPC9850: 8850 копий в час |
| Высокий свет: | Высокоточная производственная линия SMD,СМД производственная линия робот для изготовления печатных плат,СМТ сборочная линия ПКБ изготовление робот |
||

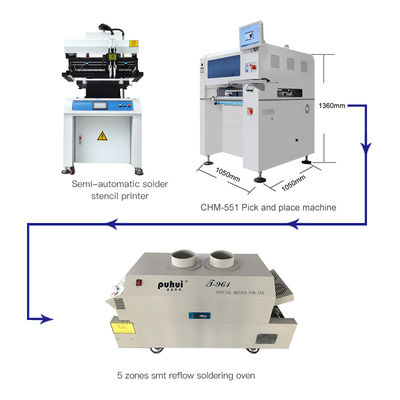

Высокая точностьЭкономичная линия производства SMT:
3250 полуавтоматический принтер, CHM-551 SMT ЧИП монтер, Reflow Oven T961
Небольшая производственная линия SMT, высокая конфигурация, прошла испытание CPK, минимум компонент 0201
1. Штенцельный принтер 3250 Технические параметры
| Модель | 3250 |
| Размер | 850x670x1550 мм |
| Размер стола | 320x500 мм |
| Размер ПКБ | 250х400 мм |
| Размер шаблона | 550x680 мм |
| Скорость печати | 0~8000 мм/мин |
| Толщина ПКБ | 0 ~ 100 мм |
| ПХБ слегка регулируют диапазон | Передняя/боковая сторона +10 мм |
| Напряжение | 1PAC220V 50/60HZ |
| Высота печатного стола | 850±20 мм |
| Точность повторения | ± 0,01 мм |
| Путь позиционирования ПКБ | Внешнее/относительное отверстие |
| Вес | Примерно 250 кг. |

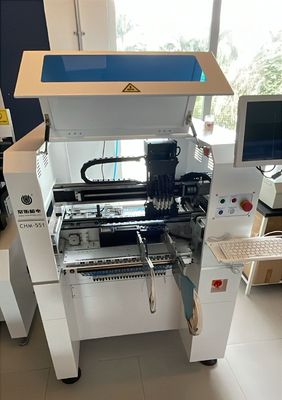

2. CHM-551SMT Машина для подбора и размещения
| Спецификации CHM-551 | |
| Размеры | 980 мм ((L) X 1050 мм ((W) X 880 мм ((H) |
| Вес | 190 кг |
| Силовое питание | AC220V (50Hz, однофазный) 1,5kw |
| Доставка воздуха | 0.5MPa ~ 0.7MPa |
| Производство вакуума | вакуумный насос |
| Количество монтируемой головки | 4 |
| Скорость установки | 11500CPH (оптимальный) IPC9850: 8850cph |
| Укрепление точности | (XY) ± 0,06 мм; CPK≥1.0 |
| Высота компонента | 12 мм |
| Тип компонента | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA и т.д. (резистор/конденсатор/диод/триод/LED/IC и т.д.) |
| Толщина ПКБ | 00,6 мм - 3,5 мм |
| Размер ПКБ | 350 мм ((L) x 270 мм ((W) (стандарт); 600 мм ((L) x 350 мм ((W) (необязательно) |
| Изменение сопла | Автоматическая смена сопла (библиотека сопла с 13 отверстиями) |
| Система управления | Встроенный промышленный компьютер (Windows 7) с монитором, клавиатурой и мышью |
| Система привода |
оси X&Y, приводящейся сервомоторами; применение гибкого S-кривого ускорения и замедления |
| Система передачи | Шаровой винт + линейный гид |
| Система питания | 50 стандартных пневматических/электрических питательных стеков Yamaha 8 мм (также подходит для IC подноса и кормильца с палочкой) |
| Система зрения | Снимок с камерой 4×4 (применимый размер компонента: 14mm×14mm); камера IC×1 (применимый размер компонента: 25mm×25mm); Маркировка камеры × 2 |
3. T961 параметры:
| Модель | Т-961 |
| Количество отопительной зоны | верхний3/нижний3 |
| Длина зоны нагрева | 730 мм |
| Тип отопления | интеллектуальный уровень сирокко и быстрый инфракрасный нагрев |
| Количество в зоне охлаждения | 1 |
| Максимальная ширина платы ПКБ | 230 мм |
| Направление работы | левый→правый |
| Варианты доставки | Сетевая передача и цепная передача |
| Скорость конвейерной ленты | 0-290 мм/мин |
| Силовое питание | 220В 50/60Гц |
| Пиковая мощность | 3.5 кВт |
| Время нагрева | Около 7 минут. |
| Диапазон регулирования температуры | Температура в помещении - 300 |
| Режим регулирования температуры | Управление PID в замкнутом цикле |
| Точность регулирования температуры | ± 1 |
| Отклонение температурного распределения ПКБ | ±2 |
| Общие размеры | 1000×466×445 мм |
| Машины | 70 кг |

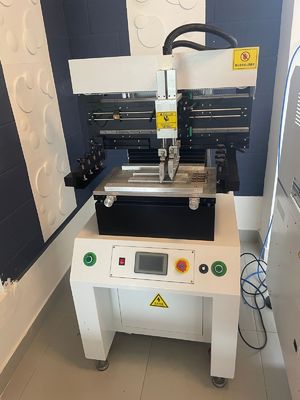

1Полуавтоматический принтер для пая 3250

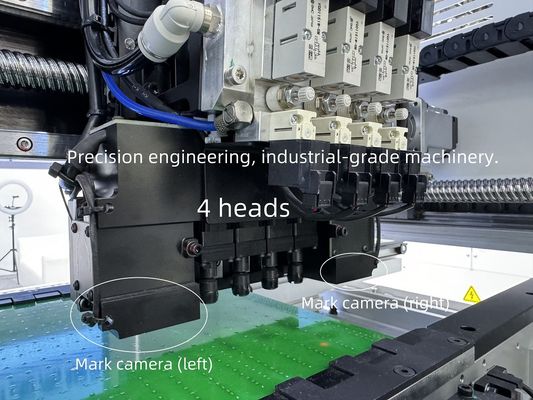

2. CHM-551 четыре головы полно автоматический SMT подбирать и размещать машину,подчеркнуть:
1. Поддержка теста CPK,CPK≥1.0
2. Автоматическая смена сопла (13 комплектов библиотеки сопла)
3Тепловая компенсация
4Автоматическая транспортировка ПКБ
5Оптимальная скорость:11500CPH, IPC9850:8850CPH
6. Поддерживается минимум 0201
7.Шаровой винт + линейный гид
8Сервомоторы
Очень точно для IC тонкого звука:

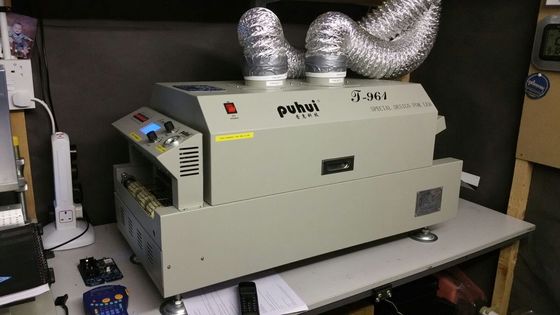

3. T961 безсвинцовая печь для повторного нагрева, больший размер нагрева 730x230 мм, для двуслойной печи:
Лучшая комбинация СМТ линии, мы рекомендуем! Пожалуйста, купите с уверенностью.
Очаровательное заводское снабжение, с гарантией качества.
Пожалуйста, отправьте нам электронную почту или позвоните, если у вас есть дополнительные вопросы.
Обратите внимание:
Устройство CHM-551 SMT pick and place нужно только подключить внешний источник воздуха, который готовят сами, не нужно никаких других вещей.
Машина прошла контроль перед отправкой.
Мы предоставляем своевременное послепродажное обслуживание, каждая машина на 100% протестирована до отправки.
Наслаждайтесь своим автоматом!
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части машин, завод надежное прямое снабжение.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Каждая машина на 100% протестирована до отправки.
