Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной

Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной

Большие изображения :  Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: КХМТ48ВБ
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: $5200 including shipping
Упаковывая детали: КОРОБКА СТАНДАРТНОГО ЭКСПОРТА ДЕРЕВЯННАЯ
Время доставки: 1-3 рабочие дни
Условия оплаты: T/T, западное соединение
Поставка способности: 100 в месяц

Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной

описание
Фидер: letf: 29pcs; право: 29pcs (полное 58pcs) голова размещения: 2пкс
Сопла: сопло 4 (Juki) Скорость: 3000кф с зрением; без зрения 5000кф
Точность: 0.025мм Система: Врезанная система Линукс
Тип: Неразъемная машина, не монитор потребности внешние или ПК Максимальный компонент: 5mm
Высокий свет:

Машина CHMT48VB небольшая SMT

,

58pcs фидеры все в одной машине

,

Машина Charmhigh небольшая SMT

Выбор Charmhigh фидеров CHMT48VB 58pcs (двойного стога) настольный и машина места

Предварительный проведенный CE версии машины 110v 220V выбора и места английский

Очень соответствующий для небольших серийного производства & прототипирования!



Описание:

Это CHMT48VB версия обновления CHMT48VA, которое включило двойные бортовые фидеры с полным 58pcs (левым 29pcs + правое 29pcs). Это неразъемная машина, никакая потребность купить все другие части, машину готовую для работы после того как вы получили.

Система деятельности это же как CHMT48VA и она могут установить более различные виды материалов, используя 502---507 различные виды сопл Juki, соответствующих для 0402,0603,0805-5050, SOP, QFN, LQFP144, диода, транзистора, BGA… etc, которое могут соотвествовать больше покупательского спроса.
Соответствующий для для построителей прототипа, hobbyists, разработчиков, и групп развития и небольшой продукции серий фабрик.



Видео CHMT48VB работая от клиента:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Швеция)

www.youtube.com/watch?v=wYl5Az9xgec (Китай)

CHMT48VB устанавливая IC:
www.youtube.com/watch?v=I-g8x98jmz0

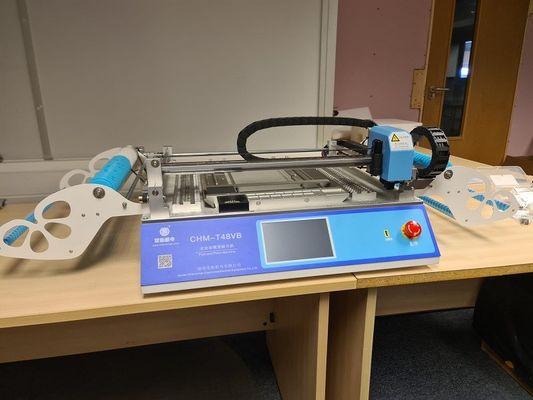

Спецификации Charmhigh CHMT48VB:

Модель CHM-T48VB
Зона PCB 10mm*10mm до 355mm*355mm
X перемещение Y-osи 510*460mm
Ряд оси z двигая 15mm (самый высокий компонент 5mm)
Головы размещения 2pcs, приходит с 4 соплами
Фидеры

Фидер 58pcs вьюрка ленты (левый 29pcs + правые 29pcs)
(8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,)
Передняя большая часть IC feeder=14pcs, поднос 20pcs IC таможен

Фидер трубки (фидер вибрации, опционные)

Система зрения Ряд 22*22mm зрения 2 камер (вверх по & вниз с камерам) максимальный
Привод Управляющее устройство сервопривода регулирования по замкнутому циклу stepper, не убеждается никогда потерять шаг
Обнаружение само-возвращения оси z Да, оно предотвращает ломать сопл
Вытяните само-возвращение штыря Да, оно предотвращает ломать иглы
Утечка материального метода обнаружения Вакуумируйте обнаружение, обнаружение зрения
Экран касания экран касания индустрии 7 дюймов
Главное правление Главное правление индустрии независимых научно-исследовательских работ
Система Врезанная система Linux
Устанавливать скорость 4000cph (зрение); 3000cph (зрение дальше)
Устанавливать точность ±0.025mm
Компоненты 0402-5050, SOP, QFN etc.
Размер машины L 960mm* W 705mm* h 335mm
Вакуумный насос -92KPA (2pcs, build-in, безмолвный тип)
Внешний источник воздуха Отсутствие потребности (машины строени-в безмолвном вакуумном насосе 2pcs)
Внешний ПК Отсутствие ПК потребности внешнего (оно имеет строени-в компьютере)
Напряжение тока 220VAC (110VAC), 50Hz/60Hz
Чистый вес 68kg
Вес брутто 85kg/116*80*52cm



Конкурентное преимущество:

1. Удобное программное обеспечение, врезанная система Linux машины, главное правление стабилизированной индустрии, независимая деятельность, никакой компьютер потребности внешний, деятельность более легкая и более удобная, учат быстро.
2. экран касания В-строения, никакой монитор потребности внешний, комната сохранил, более удобная деятельность, мышь USB поддержал также.
3. Верхние и нижние 2 камеры зрения, исправляют положение каждого компоненты, вы могут осмотреть изображение зрения от экрана для каждого компоненты. (максимальный компонентный размер 22*22mm)
4. Он имеет гибкое приспособление PCB зажимая, соответствующее для различного размера PCB.
5. Его поддержал изготовленный на заказ поднос IC, поднос IC можно зафиксировать на таблице машины.
6. 2 устанавливая головы с соплами 2pcs Juki, соплом Juki внутри магнита, поэтому им могут извлечься пальцем, никакой потребностью демонтировать с ключем, степенью угла -180 вращения сопл до +180 градусов.
7. неразъемная машина, фидеры 29pcs включенные в машине, никакой потребности купить другие части, машину готова работать.
8. обнаружение оси z, игла тяги машины автоматически возвращенная к началу для избежания сопл сломленных.
9. поддержка 5mm максимальной высоты компонентная.
10. регулирование по замкнутому циклу, x, Y-osь с кодировщиком, не из шага.
11. PCB откалибрированный положением 2 компонентов, тогда компоненты остатков будут откалибрированы автоматически.
12. С обнаружением вакуума, с автоматический питаться, если один компонент сосет нечестное, то он автоматически бросит его для того чтобы депозировать зону, после этого комплектует новый один для того чтобы устанавливать снова.
13. С обнаружением, камерой зрения будьте угол и место автоматической коррекции компонентный на нужном месте доски PCB. Если головы не комплектуя вверх по компонентам, камере обнаружат ее и пойдут назад комплектовать снова, то 3 раза не комплектующ, машина не потревожит и остановит, после материала поставки, тогда продолжает работать, никакая потребность начать сверх снова.
14. Приходит с инструментом новообращенного (версией ПК), редактирует файл работы в компьютере и файле работы нагрузки в машину портом USB, быстрый и удобный.
15. Доски panelized поддержкой.
16. Если вы не имеете файл PCB, то вы можете создать файл новой работы для того чтобы запрограммировать в машине сразу.
17. Один шаг поддержки.
18. Отрезок поддержки связывает оптовый материальный материал тесьмой трубки.

Почему выберите Charmhigh?



дизайн 1.Professional и комната сохранили.
2.User дружественная к деятельность, не инженер потребности профессиональный SMT, начального уровня прибор
3.One машина - интегрированная деятельность, не насос потребности дополнительные или ПК или любой поддерживая объект.
4.Cost эффективные, уменьшают расход к собственному профессиональная полноавтоматическая производственная линия SMT.
5. Очень удобно к замене машины изменения, легкой для того чтобы зафиксировать собственной личностью.
6.International выражают с дверью к обслуживанию двери, доставке рабочих дней 6-8.
7.Especially для научных исследований и разработки лаборатории, защитить ваши собственные дизайн и патент.
равный машины 8.One до 5 паяя штат, гораздо выше эффективное чем ручная работа, легкая управляет и цен-сохраненный. Хороший для небольшого серийного производства.
9.Charmhigh поставка фабрики, вся из наших частей машины исследована и изготовлена собой. части После-обслуживания запасные никогда не останавливают.
10. Charmhigh профессиональный изготовитель машины выбора и места SMT с, первое p&p выпущенное в 2011. Все программное обеспечение исследованное собой, при условии хорошее обслуживание после-надувательства.



Стандартные аксессуары для CHMT48VB:

1) Машина CHMT48VB 1 выбора и места
2) итог 4pcs сопла Juki (503, 504, 505, размер 506)
3) водитель 1 USB 8G
4) шнур питания 1
5) игла 2 тяги
6) соленоид для тяги pin1
7) располагать камеры регулирует черную доску 1
8) ключ наговора 6
9) щипчики 1
10) щетка 1
11) Ручка на экран касания 1
12) Приспособление на поднос 4 IC
13) Тавот 1
  Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 0
Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 1


Верхняя и нижняя камера, убеждается каждое компонентное место очень точное:
   Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 2

X мотор Y-osи с кодировщиком, регулированием по замкнутому циклу, убеждается не потерять шаги:
 Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 3


Изготовленный на заказ поднос IC:
  Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 4

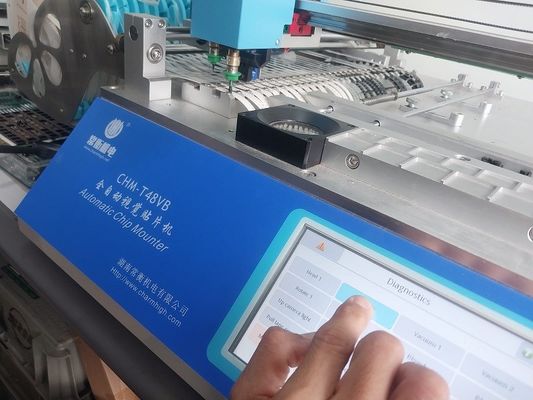

Экран касания, индустрия врезанное управление системы Linux:
   Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 5


Сопла Juki, очень легкое opearation, магнит внутрь, отсутствие потребности использовать ключ для того чтобы вытянуть вниз:
  Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 6



Безопасная упаковка:
Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 7



ОБРАЗЦЫ:

Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 8

Фидеры все CHMT48VB 58pcs в одной машине машины небольшой SMT выбора и места машины настольной 9



Примечание Kidnly:

Машина выбора и места полный набор со всеми аксессуарами включенными в пакете, QC прошла.

Это неразъемная машина, готовая для использования!

Вы можете использовать его когда вы получаете его. Хорошая техническая помощь после-продажи, пожалуйста покупает ее с уверенностью.

Насладитесь с вашей машиной выбора и места!



Обслуживание & гарантия:

Полная машина имеет период гарантии 1 года со времени обслуживания приобретения и продолжительности жизни.

Мы всегда обеспечиваем запасные части машины, поставки фабрики надежной сразу.

Мы обеспечиваем онлайн Q/A и устраняя неисправность обслуживание поддержки и технических совета.

Обеспечьте одно до одно обслуживание после-продажи. Каждая машина 100% испытанное задолго до того корабля вне.

Техническая помощь & контакт:

Kimi Liu

Ограничиваемая технология Charmhigh

Толпа WhatsApp: 0086 135 106 75756

Skype: kimiliu89

Электронная почта: kimi@charmhigh-tech.com

Добро пожаловать, который нужно следовать нами в YouTube: www.youtube.com/c/KimiLiuCharmhigh/videos

Если вы хотите видеть больше информацию и видео, то пожалуйста свяжитесь мы электронной почтой.

Мы будем ответ вы на в первый раз.
