Подробная информация о продукте:
|
| Повторите точность положения: | ± 20,0 мкм при 6 σ, Cpk ≥ 2,0 | Скорость печатания/время цикла: | 0-200мм/с |
|---|---|---|---|
| максимальный размер pcb: | 450*350 мм | Минимальный размер PCB: | 50*50mm |
| Толщина PCB: | 0.4~6mm | Длина скребка: | 220-500mm |
| Чистая масса: | 1000 кг | Размер: | 1140*1400*1480мм |
| Высокий свет: | Полный автоматический принтер,Печать на шелковой пленке |
||

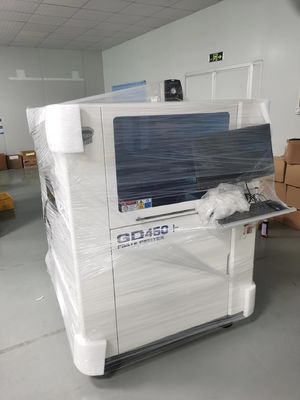

Высокая точностьGD450+Полностью автоматический принтер сварной пасты СМТ принтер с шрифтом Скрин-принтер для сборочной линии СМТ
Описание
GD450+ полноавтоматический принтер сварной пасты - это классическая модель высокой точности, с простым и надежным, точным позиционированием и легко регулируемой структурой.обеспечить стабильность.
1Точная система оптического позиционирования.
Четырехнаправленный источник света регулируется, интенсивность света регулируется, свет равномерен, и получение изображений более совершенно; Хорошая идентификация (включая неравномерные точки отметки), подходящая для циннирования,медное покрытиеЗолотовалочное покрытие, оцинкованное распыление, FPC и другие виды PCB различных цветов.
2Высокая эффективность и высокая адаптивность системы очистки стенцилов
Новая система стирки обеспечивает полный контакт с шаблоном; можно выбрать три способа очистки: сухой, влажный и вакуумный, а также свободную комбинацию; мягкая износостойкая резиновая пластина для стирки;тщательная чистка, удобная разборка и универсальная длина бумаги для стирки.
3Интеллектуальная система скрейгея
Интеллектуальная программируемая настройка, два независимых двигателя, управляемые двигателями, встроенная система контроля давления.
4Простая и надежная система позиционирования ПКБ
Адаптивная толщина платы ПКБ, настраиваемое программное обеспечение гибкое боковое давление и магнитное поддерживающее устройство.
| GD450+ Специфика | |
| ПХБПараметр | |
| Максимальный размер PCB (X x Y) | 450 мм х 350 мм |
| Минимальный размер ПКЖ (Y x X) | 50 мм х 50 мм |
| Толщина ПКБ | 0.4mm~14mm |
| Стены | Максимальная диагональ ПКБ 1% |
| Максимальная масса ПКБ | 10 кг |
| Разрыв на границе ПКБ | 3 мм ((PCB конвейерной ленты/ширина рамки) |
| Максимальный дновой пробел | 15 мм |
| Скорость конвейера | 1500 мм/с (макс.) |
| Высота преобразователя | 900±40 мм |
| Направление конвейера | L R, R L, L L, R R |
| Способ транспортировки | Однорельсовая |
|
Способ фиксации ПКБ |
Программное регулируемое давление эластичное боковое давление (возможности: 1, нижний вакуум целостного всасывания;2, вакуум нижней многоточечной области; 3, зажимание подложки с блокировкой краев) |
| Метод поддержки ПКБ | Магнитный палец, равный высокий блок, вакуумная всасывающая полость ((опция: сетка-Лок) |
| Параметр печати | |
| Печатная головка | Линейный двигатель типа печатная головка с замкнутым контуром |
| Размер рамки шаблона | 370 мм х 470 мм ~ 737 мм х 737 мм |
| Максимальная площадь печати (X x Y) | 450 мм х 350 мм |
| тип скребчика | Скрепер стальной или резиновой ((45°/55°/60) |
| длина скребпера | 220 мм ~ 500 мм |
| Высота скребка | 65±1 мм |
| толщина скребера | 0.25мм алмазоподобный углеродный слой |
| Способ печати | Одно- или двойное скребление |
| Длина отпуска формы | 00,02 мм до 12 мм |
| Печать | 0 ~ 200 мм/с |
| Давление печати | 0.5 кг -10 кг |
| Длина печати | ± 250 мм ((от центра) |
| Система очистки | |
| Способ очистки Вакуумная сухость-Вакуумная влажная очистка-сухость (управление программированием) | |
| Направление очистки вперед-назад, очистка вперед-назад (программированное управление) | |
| Параметр камеры | |
| Площадь изображения (FOV) | 6.4 мм х 4.8 мм |
| Диапазон регулировки платформы | X,Y:±7,0 мм,θ:±2,0°. |
| Тип датовой точки | Стандартная точка отсчета формы (см. стандарт SMEMA), подложка/отверстие |
| Система камеры | Однокамера, однообразная система визуализации вверх/вниз, геометрическое сопоставление позиций |
| Параметр функции | |
| Повторяющаяся точность калибровки изображения | ± 10,0 μm @ 6 σ,Cp более 2.0 |
| Точность повторения печати | ± 20,0um @6 σ,Cp более 2.0 |
| Время цикла | менее 7s |
| Время смены продукта | Менее 5 минут |
| Оборудование | |
| Силовое питание | AC220V±10%,50/60HZ,15A |
| Доставка воздуха | 4~6 кг/см2, 10,0 мм трубка |
| Операционная система | Windows XP |
| Размер | L ((1140 мм) x W ((1400 мм) x H ((1480 мм) |
| Вес | 1000 кг |
| Система контроля температуры и влажности(Вариант) | |
| Диапазон контроля температуры | 23±3°С |
| Диапазон контроля влажности | 45-70%RH4 |
1Функция автоматического заполнения пасты сварки
Регулярное и фиксированное автоматическое добавление пасты для сварки для обеспечения качества пасты и количества пасты для сварки в шаблоне.Для того, чтобы клиент мог долгое время производить качественную стабильную и непрерывную печать, повысить производительность.
Может быть в режиме реального времени мониторинг диаметра рулона пасты сварки на экране автоматически добавлять функциональность
2Функция обнаружения границы пасты для сварки штемпеля
Определение в режиме реального времени маржи (толщины) пасты для сварки на штемпеле,интеллектуальный запрос на заполнение олово
3Функция обнаружения зажимания стенцила
Компенсируя источник света над штемпелем, CCD используется для проверки сетки в режиме реального времени, чтобы быстро обнаружить и судить о том, блокируется ли штемпель после очистки.и осуществлять автоматическую очистку, который является дополнением к 2D обнаружению ПХБ.
4Функция автоматического подачи
В соответствии с различными требованиями процесса печати, ПКБ может точно раздавать олово, чертеж линии, заполнение и другие функциональные операции после печати.
5. Контроль давления скрейгея с обратной связью в замкнутом цикле
Встроенная в точную цифровую систему управления датчиком давления, через систему обратной связи давления с прессой, она может точно отображать первоначальное значение давления с прессой,Интеллектуально регулировать глубину давления скрейгеяДля обеспечения постоянного значения давления в процессе печати и достижения максимального контроля процесса, а также достижения идеальной печати высокоплотной и мелкорасположенной аппаратуры.
6Функция контроля температуры и влажности
Автоматическое регулирование и контроль температуры и влажности в печатном станке для обеспечения стабильных физических характеристик печатных материалов.
7. Магнитный скрейдер
Магнитное адсорбционное лезвие скважины, вместо режима позиционирования отверстия, удобная и быстрая замена.
8Вакуумная всасывающая пластина и функция верхнего давления
Он может автоматически зажимать ПКБ различных размеров и толщины, чтобы эффективно преодолеть деформацию доски,Убедитесь, что олово печатается равномерно.
9. Поддержка MES системы бесшовного стыковки
Он может сканировать 1D код 2D код на клиентской PCB и записывать соответствующую информацию, которая может быть разделена с клиентской системой MES.мобильная ИОТ и другие технологии для проведения научного управления подготовкой и профилактикой складских материалов, управление подбором входящего материала, загрузка материала и предотвращение ошибок, планирование производства, прослеживаемость качества, контроль Kanban и т.д. в производственном процессе SMT.Через процесс оптимизации для повышения эффективности производства,улучшить качество продукции,сократить производственный цикл,снизить стоимость производства, достичь всеобъемлющего и научного управления отслеживаемостью,помочь предприятиям быстро реагировать на изменения рынка, улучшить конкурентоспособность.
10.Интерфейс онлайн-функций SPI
Закрытая система формируется путем подключения к SPI. После получения обратной связи о дефектной печати SPI машина автоматически регулирует смещение в соответствии с обратной связью SPI.XY смещение может быть регулирована автоматически в течение 3PC. и очистить штемпель, улучшить качество печати и эффективность производства, создать полную систему обратной связи печати.
Полноавтоматическая производственная линия SMT:
Charmhigh, лучший китайский бренд.
Сервис и гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.
Мы всегда предоставляем запасные части для машин, прямая поставка с гарантией.
Мы предоставляем онлайн Q / A и поддержку в решении проблем и технические консультации.
Мы предоставляем индивидуальное послепродажное обслуживание.Каждая машина 100% протестирована до отправления.
