Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow

Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow
Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow

Большие изображения :  Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: Charmhigh
Сертификация: CE
Номер модели: 3040 / КХМТ36ВА/Т962А
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: $3480
Упаковывая детали: Деревянная коробка
Время доставки: 2-3 дня
Условия оплаты: Т/Т; Западное соединение
Поставка способности: 200 В МЕСЯЦ

Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow

описание
Принтер восковки: 300*400мм (3040) Машина Пньп: КХМТ36ВА (29 голов фидера 2 + камера зрения двойника)
Печь Рефлов: Размер 1500В Т962А 300*320мм паяя Использование: Небольшое серийное производство
Высокий свет:

SMT Prodcution Line

,

3040 Stencil Printer Machine

,

Reflow Oven T962A

Горячая линия SMT Prodcution:  CHMT36VA + принтер 3040 восковок + печь T962A Reflow

Английская языковая версия 220v/110v поддержала/объявление CE

Небольшая производственная линия SMT:

Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow 0

1. принтер 3040 восковки высокой точности:

Размер таблицы работы 300*400mm
Размер печати 250*400mm
Максимальный чистый размер рамки 370*470mm
Путь принтера руководство
Толщина субстратов 0-80mm
Верстак отрегулировать том 10mm, горизонтальная регулировка угла
Печать высоты платформы 220mm
повторенная точность ±0.01mm
обнаружьте местонахождение режим Отметка уровня или форма отверстия
Размер 540*370*350 mm
Пакуя размер 660*500*280mm
Вес NW.21Kg GW.22Kg



2. выбор CHMT36VA и машина места (работа с внешним ПК)

Модель CHM-T36VA
Зона PCB 10mm*10mm до 355mm*355mm
X перемещение Y-osи 420*460mm
Ряд оси z двигая 15mm
Головы размещения 2pcs
Фидеры

8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs,

Фронт IC tray=14pcs, определяемый пользователем поднос IC

Система зрения Удваивают камеры (вверх & вниз камеры)
Привод Управляющее устройство сервопривода регулирования по замкнутому циклу stepper, не убеждается никогда потерять шаг
Обнаружение само-возвращения оси z Да, предотвратите ломать сопл
Вытяните само-возвращение штыря Да, предотвратите для того чтобы вытянуть ломать штыря
Утечка материального метода обнаружения Вакуумируйте обнаружение, обнаружение зрения
Устанавливать скорость 4000cph (зрение); 2800cph (зрение дальше)
Устанавливать точность ±0.025mm
Компоненты 0402-5050, SOP, QFN, (ширина ленты: 8MM, 12MM, 16MM, 24MM)
Размер машины L 960mm * w 705mm * h 335mm
Вакуумный насос -92KPA (2pcs, build-in, безмолвный тип)
Внешний источник воздуха Отсутствие потребности (машины строени-в безмолвном вакуумном насосе 2pcs)
Внешний ПК Да (программное обеспечение совместимое с windows7)
Напряжение тока 220V (110V), 50Hz 60Hz
Чистый вес 65kg
Совместимое программное обеспечение Дизайнер Altium, Protell99SE, ПУСКОВЫЕ ПЛОЩАДКИ, Kicad, орел, Cadint, каденция Orcad, аллегро каденции, ПРОТЕУС. .etc



3. параметр печи Reflow T962A (новое уточненное с вентилятором):

Бренд: PUHUI

Модель: T962A

Условие: Совершенно новый от фабрики

Паяя максимальная область: 20 x 20 см

Размер: 68,4 x 50,4 x 22.5cm

Расклассифицированная сила:  1500W

Отростчатый период:  минута 1~8

Поставка: AC110V~ AC220V /50 ~60HZ



Изображения следующим образом:

1. принтер 3040 восковки (высокая точность)
Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow 1

2. CHMT36VA комплектуют и устанавливают машину с системой зрения (нужен внешний ПК)

Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow 2
Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow 3

Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow 4



Конкурентные преимущества:
 1. Удобное программное обеспечение, врезанная система Linux машины, главное правление стабилизированной индустрии, независимая деятельность, никакой компьютер потребности внешний, деятельность более легкая и более удобная, учат быстро.
2. экран касания В-строения, никакой монитор потребности внешний, комната сохранил, более удобная деятельность, мышь USB поддержал также.
3. Верхние и нижние 2 камеры зрения, исправляют положение каждого компоненты, вы могут осмотреть изображение зрения от экрана для каждого компоненты. (максимальный компонентный размер 22*22mm)
4. Оно имеет гибкое приспособление PCB зажимая, соответствующее для различного размера PCB.
5. Его поддержал изготовленный на заказ поднос IC, поднос IC можно зафиксировать на таблице машины.

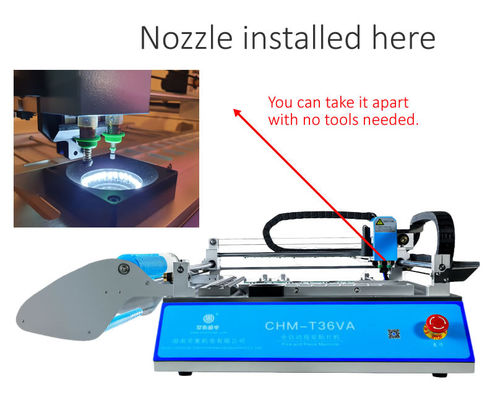

6. 2 устанавливая головы с соплами 2pcs Juki, соплом Juki внутри магнита, поэтому им могут извлечься пальцем, никакой потребностью демонтировать с ключем, степенью угла -180 вращения сопл до +180 градусов.
7. неразъемная машина, фидеры 29pcs включенные в машине, никакой потребности купить другие части, машину готова работать.
8. обнаружение оси z, игла тяги машины автоматически возвращенная к началу для избежания сопл сломленных.

9. Поддержка 5mm максимальной высоты компонентная.
10. регулирование по замкнутому циклу, x, Y-osь с кодировщиком, не из шага.
11. PCB откалибрированный положением 2 компонентов, тогда компоненты остатков будут откалибрированы автоматически.
12. Автомобиль калибрирует метку 2 пункта, оно будет автоматической тарировкой перед каждым ходом, убеждается каждый PCB устанавливая точно.
13. С обнаружением вакуума, с автоматический питаться, если один компонент сосет нечестное, то он автоматически бросит его для того чтобы депозировать зону, после этого комплектует новый один для того чтобы устанавливать снова.

14. С обнаружением, камерой зрения будьте угол и место автоматической коррекции компонентный на нужном месте доски PCB. Если головы не комплектуя вверх по компонентам, камере обнаружат ее и пойдут назад комплектовать снова, то 3 раза не комплектующ, машина не потревожит и остановит, после материала поставки, тогда продолжает работать, никакая потребность начать сверх снова.

15. Приходит с инструментом новообращенного (версией ПК), редактирует файл работы в компьютере и файле работы нагрузки в машину портом USB, быстрый и удобный.
16. Доски panelized поддержкой.
17. Если вы не имеете файл PCB, то вы можете создать файл новой работы для того чтобы запрограммировать в машине сразу.

18. Один шаг поддержки.

19. Отрезок поддержки связывает оптовый материальный материал тесьмой трубки.

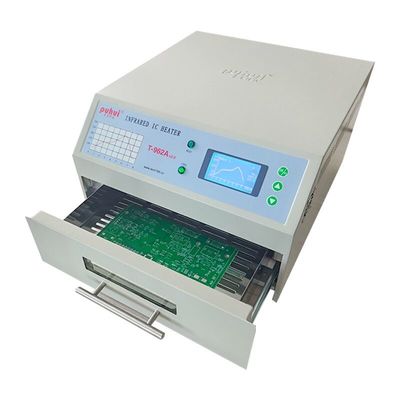

 3. Печь T962A Reflow (НОВЫЙ Н ТИП с вытыханием)

Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow 5

  Почему выберите Charmhigh?
desgin 1.Professional и комната сохранили.
2.User дружественная к деятельность, не инженер потребности профессиональный SMT, начального уровня прибор
3.One машина - интегрированная деятельность, не насос потребности дополнительные или ПК или любой поддерживая объект
точность 4.High и надежность, составляют дезертирство ручной работы
5.Cost эффективные, уменьшают расход к собственному профессиональная автоматическая производственная линия SMT
6.International выражают с дверью к обслуживанию двери, доставке рабочих дней 3-5
7.Especial для научных исследований и разработки лаборатории, образцы, избежать любого revealment патентов и дизайнов.

равный машины 8.One к паяя штату 5, легкому управляет и цен-сохраненный. Хороший для небольшого серийного производства.

9.Charmhigh поставка фабрики, вся из наших частей машин исследована и изготовлена собой. части После-обслуживания запасные никогда не останавливают.

10. Charmhigh профессиональный изготовитель выбора SMT и устанавливает машину с 2009. Все программное обеспечение исследовано собой.

Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow 6

Горячая производственная линия SMT CHMT36VA + принтер 3040 восковок + печь T962A Reflow 7

Q1: Что время выполнения ваших продуктов? (Сколько времени вам нужно подготовить мои товары?)

: 2-3 дня для машины блока 1-3. 5-15 дней для заказов массового производства (основанных на различных количествах).



Q2: Как вы поставите мои товары ко мне?

: Мы обычно грузим международным выражаем как DHL, UPS, Federal Express, TNT для того чтобы позволить наши клиенты получить их товары быстро. Для более большого количества, корабля самолетом или морским путем.



Q3: Сколько времени мне нужно ждать прежде чем мои товары приезжают?

: 3-7 дней для международного выражают. 5-8 дней для воздушных перевозок. 20-40 дней для транспорта моря.



Q4: Что ваше качество продукции?

: Наше сырье куплено от квалифицированных поставщиков, самого лучшего qaulity в Китае. И наши инженеры все имеют над 20 летами expereinces в машинном оборудовании, обеспечивают хорошее качество и функции. Теперь качество и обратная связь CharmHigh лучшие чем другие бренды в Китае.





Обслуживание стандартного пакета:
Пакет нашего P&Ps пакет стандартного экспорта деревянный для избежания повреждения во время транспорта.



Обслуживание транспорта:

Для пакета под 200 kg, вы можете использовать DHL, Federal Express или другая срочная компания, для больших количеств, вы смогли использовать доставку моря.


Гарантия:



Полная машина имеет период гарантии 1 года со времени обслуживания приобретения и продолжительности жизни.
Мы всегда обеспечиваем запасные части машины, поставки фабрики надежной сразу.
Мы обеспечиваем онлайн Q/A и устраняя неисправность обслуживание поддержки и технических совета.

Обеспечьте одно до одно обслуживание после-продажи.

Каждый тест машины 100% задолго до того корабля вне.
